一文看懂电镀金方块电阻消除策略

电镀金方块电阻的测量误差可能来自设备、样品、环境等多方面，高精度测量需识别误差来源并采取针对性消除策略。对于要求严格的应用（如半导体封装镀金），测量总误差需控制在 ±2% 以内，这需要系统分析各类误差的贡献度。

一、设备相关误差与消除

设备本身的精度限制是误差的主要来源之一，需通过校准与优化参数降低影响：

• 探针间距误差：探针间距偏差 Δs 会直接导致方块电阻测量误差，误差公式为 ΔRₛ/Rₛ ≈ Δs/s。例如，1mm 间距探针若存在 5μm 偏差（0.5%），会引入 0.5% 的测量误差。消除策略：每月用光学显微镜校准间距（精度 ±1μm），使用激光焊接固定的探针组件（间距年漂移＜1μm），避免频繁拆卸探针。

• 电流与电压测量误差：电流源精度（如 ±0.1%）与电压表精度（如 ±0.05%）会叠加为系统误差。消除策略：选用高精度仪器（电流源精度≤0.05%，电压表分辨率≤100nV），测量前预热仪器 30 分钟（使电子元件稳定），采用 “反向电流法”（测量 + I 与 - I 时的电压，取平均值）消除热电势影响（热电势通常＜10μV，可导致 0.1% 以下误差）。

• 接触电阻误差：虽然四探针法可消除大部分接触电阻，但当接触电阻＞1Ω 时（如样品表面氧化），仍会引入误差。消除策略：严格执行样品前处理（去除氧化层），确保探针压力稳定（10-15g），对于高电阻镀金层（＞10Ω/□），选用尖端半径更小的探针（≤30μm）以降低接触电阻。

二、样品特性误差与修正

电镀金样品的物理特性（如不均匀性、边缘效应、底层影响）会导致测量偏差，需通过修正模型或测量方法优化：

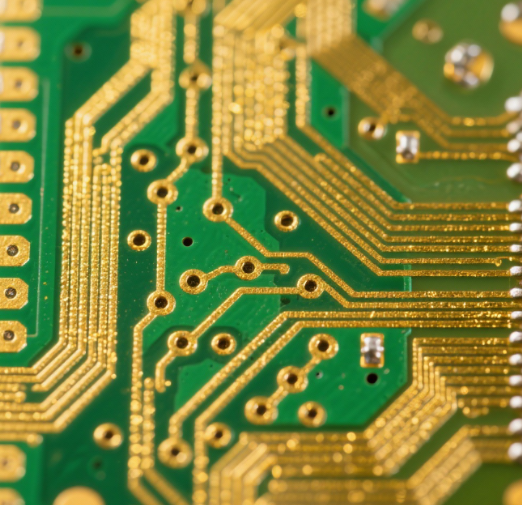

• 厚度不均匀性误差：电镀金常存在厚度梯度（如 PCB 金手指边缘厚、中心薄），单点测量无法反映整体特性。消除策略：采用多点网格测量（如 10×10 网格），计算平均方块电阻与标准差（标准差＜5% 为合格），绘制电阻分布热力图直观展示不均匀区域。

• 边缘效应误差：当测量点距离样品边缘＜5s 时，电流收缩会导致测量值偏高（偏差可达 5%-20%）。消除策略：测量点远离边缘（≥5s），若必须测量边缘，使用有限元仿真计算的修正系数（如距离边缘 s 处，K=0.85），或采用 “镜像法”（虚拟样品延伸，抵消边缘影响）。

• 底层影响误差：当金镀层较薄（＜0.5μm）时，电流会穿透金层流入底层（如镍层、铜层），导致测量的方块电阻偏低（因底层电阻并联）。消除策略：对于厚度＜0.5μm 的镀层，需测量底层电阻（R_sub），并通过公式 Rₛ = (R_measured・R_sub)/(R_sub - R_measured) 修正，其中 R_measured 为实际测量值。

三、环境因素误差与控制

温度、湿度、电磁干扰等环境因素会影响测量稳定性，需通过环境控制与补偿算法消除：

​

• 温度误差：金的电阻温度系数为 0.0039/℃，环境温度波动 1℃会导致 0.39% 的误差。消除策略：在恒温实验室测量（温度控制在 25℃±0.5℃），记录测量时的实际温度，通过公式 Rₛ(25℃) = Rₛ(t) / [1 + 0.0039・(t-25)] 修正到标准温度，高精度测量需同时监测样品温度（用红外测温仪，精度 ±0.1℃）。

• 湿度误差：湿度＞60% 时，样品表面易凝结水汽，导致接触电阻增大且不稳定。消除策略：控制实验室湿度在 30%-50%（通过除湿机或恒温恒湿箱），测量前用氮气吹干样品表面，对于高湿度环境，可在样品台附近加装加热装置（温度 50℃），防止水汽凝结。

• 电磁干扰误差：周围的工频电磁场（50Hz）或射频信号会耦合到测量回路，导致电压读数波动（波动＞1μV）。消除策略：测量系统接地（接地电阻＜1Ω），使用屏蔽箱（屏蔽效能＞60dB@100kHz-1GHz），电压表采用交流滤波模式（时间常数＞1s），或在夜间 / 低电磁干扰时段测量。
