PCB局部印刷？新手必懂小知识

刚接触 PCB 制作的朋友，可能听过 “PCB 印刷”，但对 “局部印刷” 却很陌生 —— 明明整块板印刷更简单，为啥要搞 “局部”？局部印刷到底有啥用？今天就用大白话跟大家聊聊 PCB 局部印刷，帮新手搞懂这门 “精准印刷” 技术，避开入门时的认知误区。

首先得明确，啥是 PCB 局部印刷？简单说，就是在 PCB 板特定区域（比如焊盘、标识区、绝缘区）印刷油墨或其他材料，而不是覆盖整个板面的工艺。别觉得这是 “多此一举”，局部印刷的作用可大了：比如在焊盘周围印刷阻焊油墨，能防止焊接时相邻焊点短路；在板边印刷标识（比如型号、生产日期），方便后续组装和维护；在特定区域印刷导电油墨，还能实现简单的电路连接。很多新手以为 “PCB 只有焊接和打孔”，却不知道局部印刷是提升 PCB 性能和实用性的关键步骤。

那新手入门局部印刷，首先要搞懂两种最常见的局部印刷类型：阻焊油墨局部印刷和丝印标识局部印刷。

先说说阻焊油墨局部印刷，这是 PCB 生产中最常用的局部印刷工艺。阻焊油墨（俗称 “绿油”，也有红、蓝、黑等颜色）本身不导电，把它印刷在 PCB 板除焊盘外的区域，能起到三个关键作用：一是防短路，焊接时焊锡只会附着在裸露的焊盘上，不会流到其他地方导致相邻焊点连在一起；二是防氧化，保护 PCB 板上的铜箔线路不被空气氧化，延长使用寿命；三是防磨损，避免后续组装或使用时线路被刮伤。这种印刷的核心是 “精准避开焊盘”，比如一块 PCB 板上有 100 个焊盘，印刷时要确保每个焊盘都裸露在外，油墨不能覆盖到焊盘边缘 —— 要是油墨多印了一点，焊盘面积变小，焊接时就容易出现焊不上的情况；要是少印了一点，线路暴露在外，又可能出现短路风险。

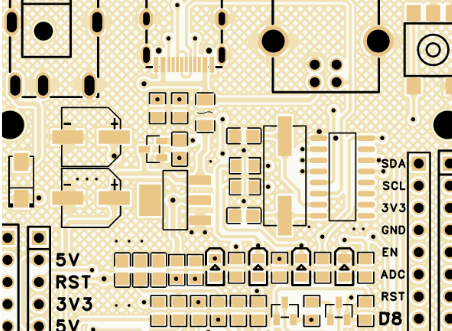

再说说丝印标识局部印刷，这种工艺主要是在 PCB 板上印刷文字、符号或图形，方便后续操作。比如在电阻、电容对应的焊盘旁印刷 “R1”“C2” 的标识，组装时工人能快速找到对应的元器件；在板边印刷 PCB 的型号 “PCB-2025-001” 和生产日期，方便后期追溯和维护；有些还会印刷厂家 logo，提升产品辨识度。这种印刷的关键是 “清晰、耐磨”，要是印刷的文字模糊不清，组装时很容易装错元器件；要是油墨附着力差，用手一刮就掉，后续维护时就没法识别元器件位置。

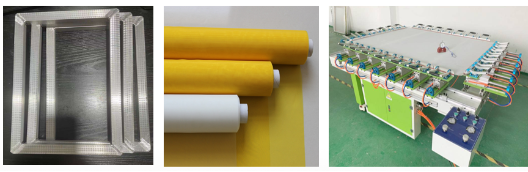

新手可能会问：局部印刷是怎么实现 “精准定位” 的？其实靠的是 “网版” 和 “对位”。网版就像一个带镂空图案的模板，要印刷的区域是镂空的，其他区域是封闭的 —— 比如阻焊油墨印刷的网版，焊盘对应的位置是镂空的，其他位置是封闭的；丝印标识的网版，文字、符号对应的位置是镂空的。印刷时，先把网版精准覆盖在 PCB 板上（这一步叫 “对位”），然后将油墨倒在网版上，用刮板将油墨刮过网版，油墨就会从镂空处漏到 PCB 板上，形成需要的局部图案。对位的精度要求很高，一般误差不能超过 0.1mm，要是对位不准，油墨就会印偏，影响后续使用。

​

最后要提醒大家，局部印刷的质量直接影响 PCB 的性能，选对供应商很重要。
