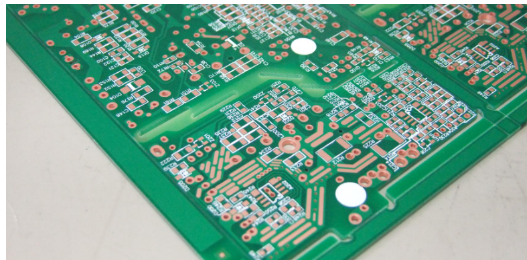

消费电子是无铅喷锡合金的 “最大用户”—— 从几十元的智能手环，到几千元的高端手机，每一块 PCB 都需要适配的无铅喷锡合金。但消费电子的需求太 “多样”：有的追求极致成本（如玩具），有的看重焊接精度（如手机主板），有的需要兼顾轻薄（如平板），选对合金能让焊接良率提升 20%，选错则可能导致批量返工。作为服务过 5 万家消费电子客户的捷配 PCB，今天就拆解消费电子的三大典型场景，给出针对性的无铅喷锡合金选型方案，帮你避开 “性能过剩” 或 “成本浪费” 的坑。

一、场景 1：低成本消费电子（玩具、简易小家电）—— 选 Sn-Cu0.7，性价比为王

1. 场景需求：成本优先，性能够用就好

低成本消费电子的核心诉求是 “控制单价”，PCB 成本通常占产品总成本的 5%-10%，无铅喷锡合金作为其中一环，需尽量压缩成本；同时产品寿命短（1-2 年），使用环境温和（无高温、强振动），对合金的机械性能、抗疲劳性要求不高。

比如某玩具厂的遥控汽车 PCB，单价要求控制在 3 元以内，产品仅需通过 1 年的常规使用测试，无需应对极端环境，这类场景就适合低成本合金。

2. 适配合金：Sn-Cu0.7（Sn99.3Cu0.7）

Sn-Cu0.7 是消费电子低成本场景的 “明星合金”，捷配 PCB 为这类客户推荐的比例超 80%，核心优势在于：

成本最低：不含银、铋等贵重金属，价格比 SAC305 低 25%-30%，1 公斤 Sn-Cu0.7 可处理约 1000 片 100mm×80mm 的 PCB，单块板的合金成本仅 0.12 元；
工艺门槛低：虽熔点 227℃（比 SAC305 高 10℃），但消费电子的 PCB 多为普通 FR-4 基材（Tg≥150℃），260℃的焊接温度完全能承受；
性能够用：抗拉强度 40MPa，满足玩具 1-2 年的使用寿命；润湿性虽中等（浸润时间 3 秒），但玩具 PCB 的焊盘间距多为 0.8mm 以上，配合高活性助焊剂，虚焊率可控制在 3% 以内。

3. 捷配 PCB 的实操建议

助焊剂搭配：选松香含量≥60% 的高活性助焊剂，弥补 Sn-Cu0.7 润湿性不足的问题，捷配 PCB 为客户定制的专用助焊剂，能将浸润时间从 3 秒缩短至 2.2 秒；
焊接参数：回流焊温度设为 260-265℃，恒温阶段（227-240℃）停留 60 秒，确保焊锡完全熔融；
质量管控：每批次抽检 10% 的 PCB，重点检查焊盘是否有缩锡、漏焊，Sn-Cu0.7 的缩锡风险比 SAC305 高，需严格控制焊接温度和时间。

某玩具客户在捷配 PCB 的建议下，用 Sn-Cu0.7 替代原来的 SAC305，单块 PCB 成本降低 0.3 元，月产 10 万片的情况下，每月节省成本 3 万元，且焊接良率稳定在 97%。

二、场景 2：中高端消费电子（手机、平板）—— 选 SAC305，精度与可靠性兼顾

1. 场景需求：精度优先，兼顾可靠性

中高端消费电子的 PCB 多有 “细间距、轻薄、高集成” 的特点：手机主板的 BGA pitch 常达 0.5mm，平板 PCB 厚度仅 0.8mm，且产品寿命要求 3-5 年，需兼顾焊接精度和长期可靠性，对合金的润湿性、机械性能要求更高。

比如某手机厂商的 5G 主板，不仅有 0.4mm 间距的射频芯片，还需在高温（45℃）、高频（5G 信号）环境下稳定工作，这类场景需要综合性能强的合金。

2. 适配合金：SAC305（Sn96.5Ag3Cu0.5）

SAC305 是捷配 PCB 中高端消费电子客户的 “首选合金”，占比超 90%，核心优势完美匹配场景需求：

润湿性优秀：250℃焊接时，浸润时间仅 1.5 秒，铺展面积达 95% 以上，0.4mm 细间距 BGA 的焊盘也能均匀覆盖，虚焊率可控制在 0.5% 以内；
机械性能稳定：抗拉强度 50MPa，冷热冲击（-40℃~125℃）1000 次后，焊点开裂率仅 5%，满足 3-5 年的使用寿命；
焊接窗口宽：熔点 217-219℃，焊接温度 245-255℃，对薄型 PCB（0.8mm）和高 Tg 基材（Tg≥170℃）友好，不易导致基材变形。

3. 捷配 PCB 的实操建议

基材适配：搭配高 Tg FR-4 基材（Tg≥170℃），避免焊接温度过高导致 PCB 翘曲，捷配 PCB 为手机客户定制的 1.0mm 厚高 Tg 板，焊接后翘曲度≤0.2mm；
回流焊曲线：采用 “阶梯式升温”，从 60℃→120℃→180℃→250℃，升温速率控制在 2℃/ 秒，避免温差过大导致芯片损坏；
检测重点：用 3D 光学检测仪检查 BGA 焊点的空洞率，SAC305 的空洞率通常≤3%，若超 5%，需调整焊接温度或助焊剂。

某手机客户在捷配 PCB 生产 5G 主板时，最初试用 SAC0307，0.4mm BGA 的虚焊率达 3%，换成 SAC305 后，虚焊率降至 0.3%，完全满足量产要求。

三、场景 3：便携消费电子（智能手环、无线耳机）—— 选 SAC0307，平衡成本与轻薄

1. 场景需求：轻薄优先，成本可控

便携消费电子的 PCB 通常 “小而精”：智能手环 PCB 尺寸多为 30mm×40mm，无线耳机 PCB 厚度仅 0.6mm，既要满足 0.5mm 细间距焊接，又要控制成本（产品单价通常＜500 元），还需避免合金过重影响便携性。

比如某智能手环厂商的产品，PCB 重量需控制在 5g 以内，成本占比≤8%，同时要焊接 0.5mm 间距的心率传感器芯片，这类场景需要 “性价比 + 轻薄” 的合金。

2. 适配合金：SAC0307（Sn99.7Ag0.3Cu0.7）

SAC0307 是捷配 PCB 便携消费电子客户的 “最优解”，比 SAC305 成本低 15%，比 Sn-Cu0.7 性能好，核心优势：

成本适中：银含量仅 0.3%（SAC305 为 3%），价格比 SAC305 低 15%，比 Sn-Cu0.7 高 10%，兼顾成本与性能；
润湿性良好：255℃焊接时，浸润时间 2 秒，铺展面积 90%，配合捷配 PCB 的细间距焊盘设计（焊盘直径 0.3mm），0.5mm pitch 芯片的虚焊率可控制在 1% 以内；
密度低：密度 7.3g/cm³，比 SAC305（7.4g/cm³）略低，对 30mm×40mm×0.1mm 的焊锡层，重量仅 0.087g，几乎不影响 PCB 总重。

3. 捷配 PCB 的实操建议

焊盘设计：将细间距焊盘的边缘间距从 0.1mm 增至 0.15mm，即使 SAC0307 有轻微缩锡，也不会短路，捷配 PCB 的设计方案能将短路率从 2% 降至 0.2%；
冷却控制：焊接后用强风快速冷却（风速 8m/s），将 PCB 温度从 255℃降至 50℃的时间控制在 10 秒内，避免轻薄 PCB 翘曲；
成本优化：采用 “局部喷锡” 工艺，仅在芯片焊盘区域喷锡，其他区域用 OSP 处理，捷配 PCB 为某手环客户采用此方案，单块板的合金用量减少 30%，成本再降 5%。

某智能手环客户在捷配 PCB 的建议下，用 SAC0307 替代 SAC305，单块 PCB 成本降低 0.2 元，月产 50 万片可节省 10 万元，且焊接良率达 98.5%。

四、捷配 PCB 的消费电子选型口诀

为了方便客户记忆，捷配 PCB 总结了消费电子无铅喷锡合金的选型口诀：
