绿色阻焊层是印刷电路板 (PCB) 中常见但关键的组件,可在组装过程中保护铜迹线并防止焊桥。然而,裂纹、剥落或错位等问题可能会损害 PCB 功能。如果您在生阻焊层故障排除、PCB 维修或 PCB 返工方面面临挑战,本指南提供了实用的解决方案。从目视检查技巧到解决阻焊层缺陷,我们将引导您完成可作的步骤,以确保您的电路板可靠运行。
什么是绿色阻焊层,为什么它很重要?

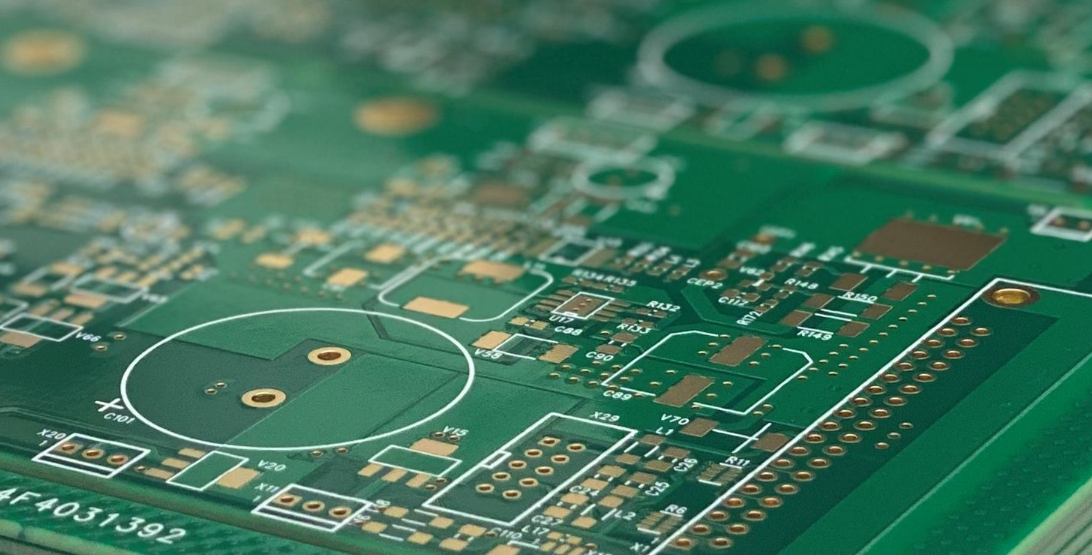

绿色阻焊层是应用于 PCB 表面的薄聚合物层。其主要作用是保护铜迹线在组装过程中免受氧化、环境损坏和意外焊料连接。绿色虽然在功能上并不重要,但由于其可见性和与铜和组件的对比度,使目视检查更容易,因此已成为行业标准。
如果没有合适的阻焊层,您的 PCB 将面临短路、腐蚀和机械损坏的风险。阻焊层的问题(例如裂纹、覆盖不完全或附着力问题)可能会导致代价高昂的故障。对于电子工程师来说,了解如何解决这些问题对于维护高质量的电路板至关重要,尤其是在 PCB 返工或维修任务期间。

常见阻焊层缺陷及其原因
在深入研究故障排除技术之前,了解与绿色阻焊层相关的常见缺陷非常重要。确定这些问题的根本原因可以节省 PCB 维修和返工期间的时间。以下是一些常见的问题:
-
裂纹或剥落:通常是由焊接过程中的热应力或制造过程中掩模固化不当引起的。裂纹会暴露铜迹,增加氧化或短路的风险。
-
不完整的覆盖范围:当阻焊层无法覆盖某些区域,导致铜易受攻击时,就会发生这种情况。它可能是由于应用技术不当或电路板表面污染造成的。
-
失调:如果阻焊层与 PCB 布局未正确对齐,则可能会暴露需要保护的焊盘或走线,从而导致焊接错误。
-
起泡或分层:制造过程中过多的水分或热量会导致口罩起泡或与电路板分离,从而损害其保护功能。
-
变色:虽然并不总是功能问题,但变色可能表明暴露在过热或化学污染下,随着时间的推移可能会削弱面罩。
了解这些缺陷是有效排除绿色阻焊层故障的第一步。通过查明原因,您可以在 PCB 维修或返工过程中应用正确的解决方案。
识别阻焊层问题的目视检查技巧
目视检查是从事 PCB 维修的电子工程师的一项关键技能。及早发现阻焊层缺陷可以防止出现重大问题。以下是增强目视检查过程的实用技巧:
-
使用适当的照明:在明亮、均匀的照明下检查 PCB。至少 5 倍放大倍率的放大灯可以帮助发现绿色阻焊层中的微小裂纹或不完全覆盖。
-
检查均匀性:寻找颜色或纹理的不一致。健康的阻焊层应该看起来光滑且均匀涂抹。变色或粗糙的斑块可能表明存在问题。
-
检查边缘和角落:剥落或裂纹等缺陷通常始于电路板的边缘或安装孔等高应力区域附近。密切关注这些点。
-
检查焊盘和过孔周围:确保阻焊层正确地帐篷过孔(如果有意)并且不会侵占焊盘。此处的未对准可能会导致组装或返工过程中出现焊接问题。
-
使用显微镜进行精确作:为了进行详细检查,放大倍率为 10 倍至 40 倍的体视显微镜可以发现肉眼看不见的微裂纹或粘附问题。
在制造过程中和制造后定期进行目视检查有助于在阻焊层缺陷升级之前发现它们。用照片记录任何问题还有助于故障排除和与制造团队的沟通。

绿色阻焊层故障排除技术
通过目视检查确定阻焊层缺陷后,下一步就是故障排除和维修。以下是解决 PCB 维修和返工期间生阻焊层常见问题的行之有效的技术:
1. 修复裂缝或剥落
阻焊层中的裂纹或剥落会暴露铜迹线,从而有腐蚀或短路的风险。要修复此问题:
-
用异丙醇(浓度至少 90%)和软刷清洁患处,以清除碎屑或污染物。
-

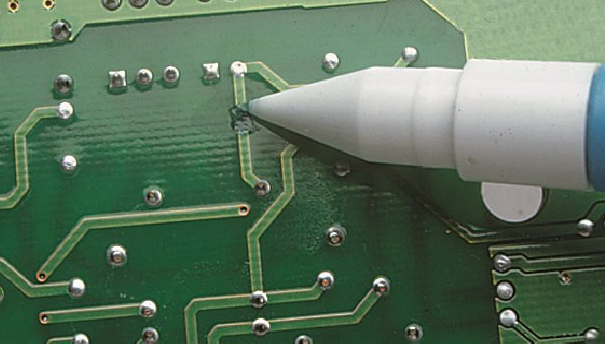

使用细头涂抹器涂抹少量紫外线固化阻焊层修复材料。确保材料与绿色相匹配以保持一致性。
-
按照制造商的指南,在紫外线灯(通常为 365 nm 波长)下固化修复材料 10-15 分钟。
-
检查修复区域以确认完全覆盖和附着力。
2. 解决不完整的覆盖范围
如果某些区域缺乏阻焊层覆盖率,可以使用补漆方法:
-
用酒精清洁表面以去除任何残留物。
-
使用精密刷子或笔涂抹器涂上一层薄薄的液体阻焊层。
-
根据产品说明固化掩模,确保其正确粘合到电路板上。
3. 修复错位问题
在 PCB 返工期间,未对准的阻焊层可能更难修复。如果未对准暴露关键区域:
-
使用少量阻焊材料手动覆盖裸露的铜。
-
如果问题很普遍,请考虑咨询您的制造合作伙伴,以防止将来的批次出现类似错误。
4. 处理起泡或分层
起泡通常是由水分滞留或热应激引起的。虽然严重的情况可能需要全面返工,但小问题是可以处理的:
-
用细砂纸(800-1000 粒度)轻轻打磨起泡区域,去除松散的材料。
-
涂上一层新的阻焊层并适当固化以恢复保护。
这些故障排除技术可以延长 PCB 的使用寿命并防止运行过程中出现故障。处理化学品或紫外线设备时,请务必佩戴适当的防护装备,例如手套和安全眼镜。

防止未来设计中的阻焊层缺陷
虽然故障排除和 PCB 修复是基本技能,但从一开始就防止阻焊层缺陷会更好。以下是电子工程师的设计和制造技巧,以尽量减少绿色阻焊层的问题:
-
优化设计间隙:确保您的 PCB 布局包括焊盘和走线之间的适当间隙,以用于阻焊层应用。焊盘周围最小间隙为 0.1 毫米,可以防止重叠或覆盖不完整。
-
指定过孔帐篷:在您的设计文件中清楚地表明过孔是应该帐篷(用阻焊层覆盖)还是保持打开状态。帐篷不完整会导致铜暴露。
-
控制制造条件:与您的制造团队合作,确保在阻焊层应用期间适当的固化温度(通常为 120-150°C,持续 30-60 分钟)和湿度水平。过多的水分会导致起泡。
-
使用优质材料:选择能够承受热应力和机械应力的高质量阻焊材料。劣质口罩更容易开裂或剥落。
-
执行预生产测试:在全面生产之前,在实际条件下测试原型批次,以便及早发现潜在的阻焊层问题。
通过将这些实践纳入您的工作流程,您可以减少大量 PCB 返工的需要并确保长期可靠性。
用于绿色阻焊层故障排除的工具和材料
手头有合适的工具可以使生阻焊层故障排除和 PCB 维修变得更加容易。以下是电子工程师的必备品清单:
-
放大灯或显微镜:用于阻焊层缺陷的详细目视检查。放大倍率为 5-10 倍的灯适用于大多数任务。
-
紫外线固化阻焊层:提供绿色以匹配标准 PCB。寻找固化时间低于 15 分钟的产品以提高效率。
-
精密涂抹器:用于准确涂抹阻焊层修复材料的细尖刷或笔。
-
异丙醇:至少 90% 的浓度用于维修前清洁表面。
-
紫外线灯:波长为 365 nm 的小型手持灯,用于固化修复材料。
-
细砂纸:用于在应用新遮罩材料之前平滑起泡或分层的区域。
投资这些工具可确保您为 PCB 维修或返工期间出现的任何阻焊层问题做好准备。
何时寻求专业帮助进行 PCB 返工
虽然许多阻焊层问题可以通过上述技术解决,但某些情况需要专业干预。如果您遇到以下情况,请考虑联系专门的 PCB 返工服务:
-
全面大面积分层或起泡,表明存在制造缺陷。
-
阻焊层修复的复杂多层板有损坏内层的风险。
-
尽管多次尝试修复,但问题仍然存在,表明存在潜在的设计缺陷。
专业服务可以使用先进的设备和专业知识,确保在不影响电路板功能的情况下进行高质量的维修。
结论:掌握绿色阻焊层故障排除
对于任何从事 PCB 维修或返工的电子工程师来说,解决生阻焊问题都是一项宝贵的技能。通过掌握目视检查技术、应用有针对性的修复方法并实施预防性设计实践,您可以保持电路板的完整性并避免代价高昂的故障。从识别常见的阻焊层缺陷(如裂纹和剥落)到使用正确的工具来完成工作,本指南提供了实用的成功路线图。
