ESD 安全 PCB 处理：保护敏感组件的最佳实践

在快节奏的电子制造领域，保护敏感组件免受静电放电 （ESD） 的影响至关重要。ESD 会悄无声息地损坏印刷电路板 （PCB） 及其组件，导致代价高昂的故障并降低可靠性。那么，如何确保 ESD 安全的 PCB 处理呢？通过遵循最佳实践，例如使用防静电 PCB 容器、佩戴 ESD 腕带进行 PCB 处理、应用电子组装接地技术、在 PCB 制造中进行 ESD 审核以及利用静电耗散 PCB 存储，您可以保护您的产品并保持质量。



了解静电放电 （ESD） 及其对 PCB 的影响

当静电在表面上积聚并突然放电时，就会发生静电放电，通常是通过与另一个物体接触。在 PCB 中，即使是很小的放电（有时低至 100 伏）也会损坏微芯片、晶体管和集成电路等敏感组件。人类感觉不到低于 3,000 伏的放电，但电子设备的损坏可能会在低得多的水平下发生，这使得 ESD 成为一个隐藏的威胁。

ESD 损坏的后果范围从直接组件故障到仅在测试期间或部署后出现的潜在缺陷。根据行业研究，与 ESD 相关的故障占电子设备故障的很大一部分，每年给制造商造成数百万美元的损失。这使得 ESD 安全处理不仅是 PCB 组装和制造的最佳实践，而且是必需品。

关键的 ESD 安全 PCB 处理最佳实践

为了最大限度地降低 ESD 损坏的风险，采用全面的安全处理方法至关重要。下面，我们探讨在组装、储存和运输过程中保护敏感组件的最有效策略。

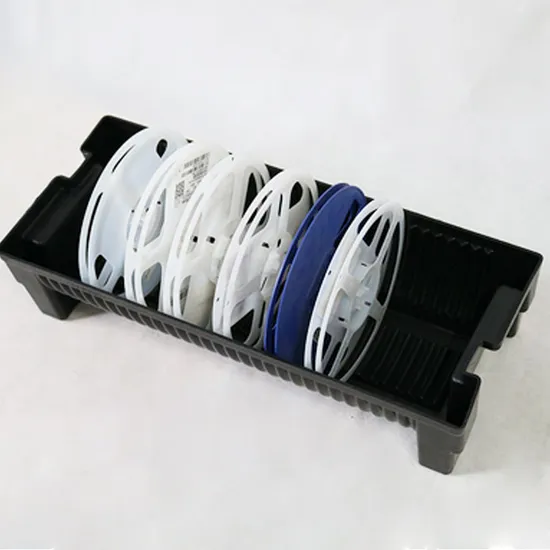

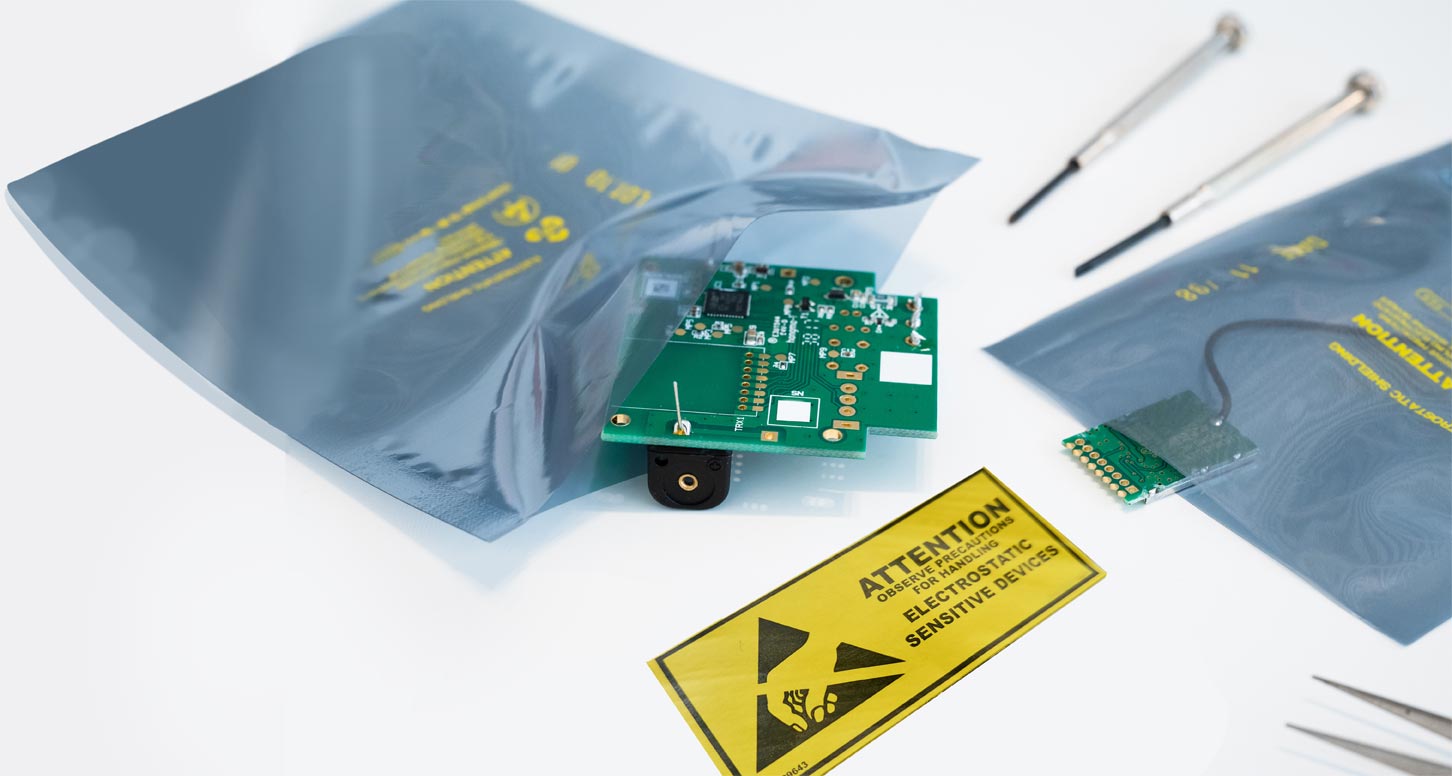

1、使用防静电PCB容器安全储存和运输

保护 PCB 免受 ESD 影响的最简单但最有效的方法之一是使用防静电 PCB 容器。这些容器由防止静电积聚的材料制成，确保敏感部件在储存和运输过程中保持安全。与通过摩擦产生静电荷的普通塑料容器不同，防静电容器的表面电阻率通常在每平方 10^6 至 10^9 欧姆之间，可有效消散任何静电积聚。

这些容器有多种形式，例如托盘、垃圾箱和盒子，通常设计用于牢固地容纳多个 PCB。选择防静电 PCB 容器时，请确保它们符合 ANSI/ESD S20.20 等行业标准，该标准概述了 ESD 控制指南。通过在这些容器中存储和移动 PCB，您可以形成一层防止静电荷的保护屏障，从而降低处理过程中损坏的风险。

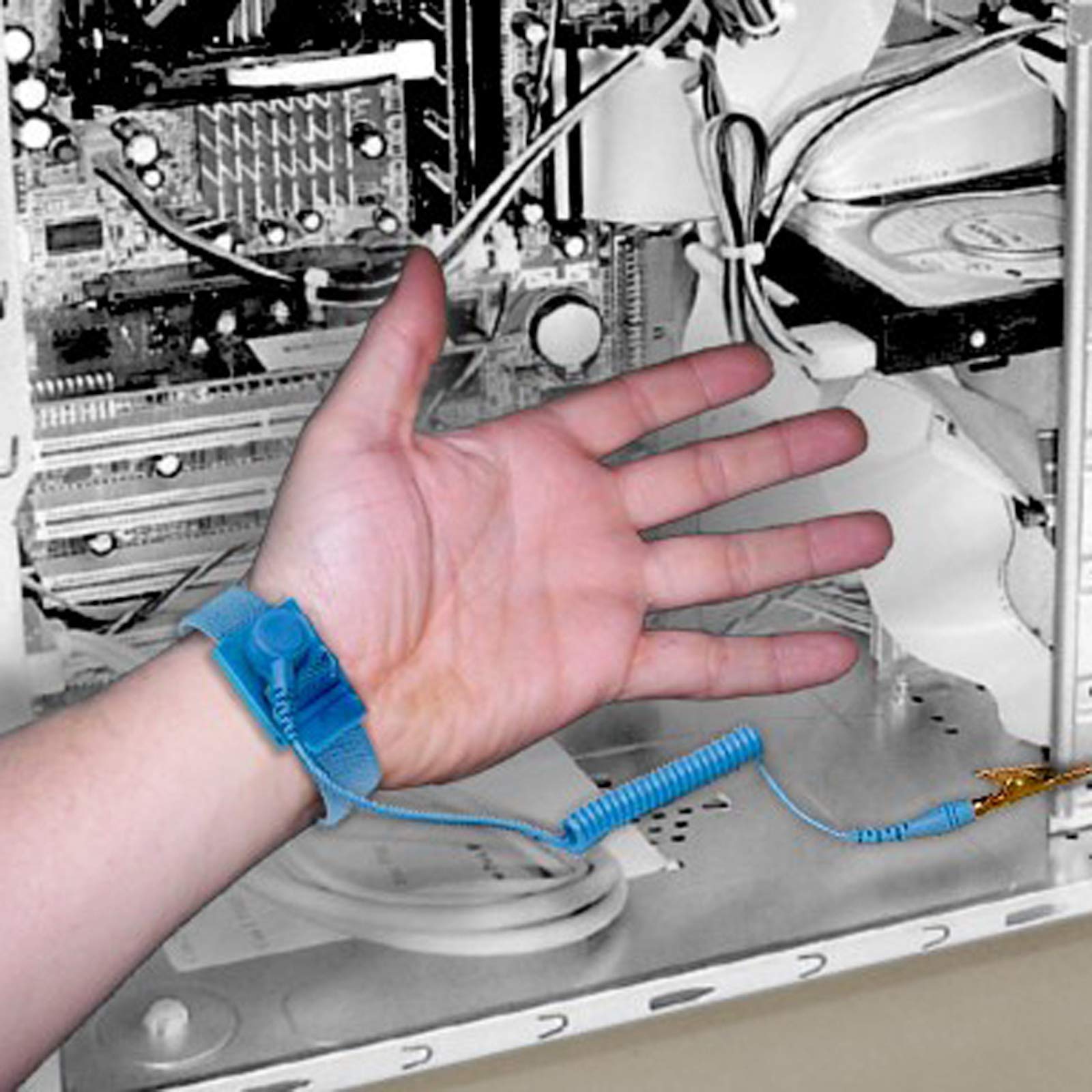

2. 佩戴 ESD 腕带进行 PCB 处理

人类操作员是电子组装中静电的主要来源之一。走过地毯或摩擦衣服的简单动作都会在身体上产生数千伏的静电荷。为了防止这种电荷转移到敏感组件上，必须佩戴 ESD 腕带进行 PCB 处理。

ESD 腕带的工作原理是将佩戴者连接到接地点，通常通过电阻为 1 兆欧的盘绕线来确保安全。这种设置可确保机身上的任何静电荷在损坏 PCB 之前安全地消散到地面。使用腕带时，请务必每天使用腕带测试仪进行测试，以确认它们功能正常。功能正常的表带应显示 750 千欧至 10 兆欧的电阻读数，具体取决于具体型号和设置。

除了佩戴腕带外，操作员还应避免穿着会产生静电的合成服装，而是选择防静电的服装。将这些个人防护措施与其他接地技术相结合，可以形成强大的静电放电防御。

3. 实施电子组装的接地技术

接地是任何 ESD 控制程序的基石。电子组装的接地技术可确保静电荷安全地远离敏感组件，从而防止损坏。这涉及为装配区域中的所有设备、工作站和人员创建一个公共接地点。

首先为工作站配备 ESD 安全垫，其表面电阻率为每平方 10^6 至 10^9 欧姆，并连接到接地点。这些垫子可消散工具、组件和操作员的静电荷。此外，确保所有导电物品（例如金属工具和设备）均接地，以防止电荷积聚。使用电阻小于 1 欧姆的接地线，以确保直接接地。

地板在接地方面也起着至关重要的作用。防静电地板的接地电阻小于 10^9 欧姆，有助于消散在该区域行走的人员产生的电荷。使用兆欧表定期测试接地系统，以确认它们符合要求的标准。通过保持一致的接地策略，您可以显着降低组装过程中发生 ESD 事件的风险。

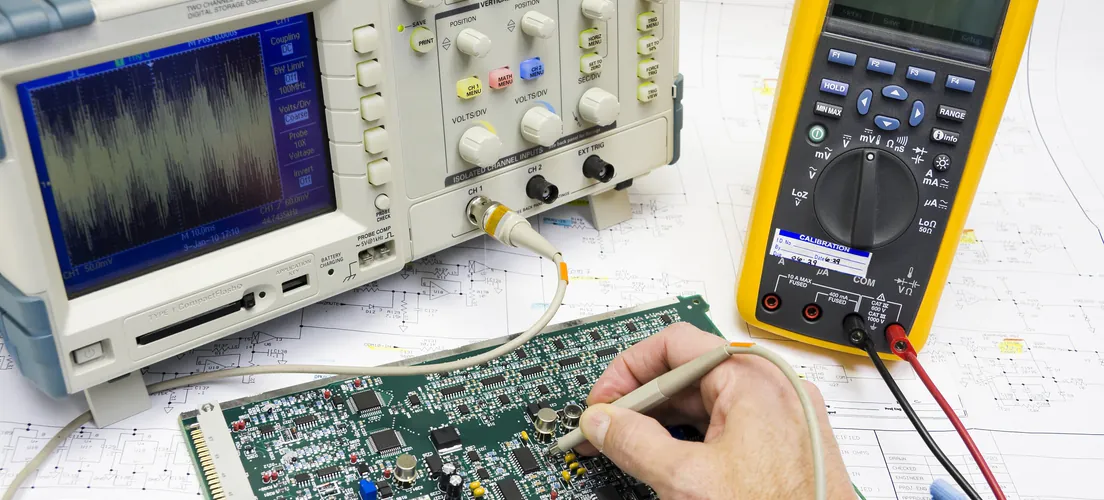

4. 在PCB制造中进行ESD审计

即使采取了最佳的 ESD 控制措施，定期评估也有必要确保合规性和有效性。在 PCB 制造中进行 ESD 审核有助于识别工艺和设备中的弱点，从而在损坏发生之前及时纠正。

ESD 审核通常涉及检查腕带、接地系统和 ESD 安全材料的功能。使用表面电阻计等专用工具测量垫子、容器和地板的电阻率，确保它们落在每平方 10^6 至 10^9 欧姆的可接受范围内。审计还应包括审查员工培训记录，以确认所有人员都了解最新的可持续发展教育处理程序。

至少每季度安排一次审计，或者在高风险环境中更频繁地安排审计，并记录调查结果以进行持续改进。在审核期间遵循 ANSI/ESD S20.20 等标准可确保您的设施符合 ESD 控制的行业基准。通过主动识别和解决潜在问题，您可以为敏感组件保持高水平的保护。

5. 利用静电耗散 PCB 存储解决方案

存储是 ESD 保护中经常被忽视的一个方面，但它与处理和组装一样重要。静电耗散 PCB 存储解决方案，例如由电阻率受控的材料制成的架子、机架和机柜，可防止长期存储过程中静电积聚。这些材料的表面电阻率通常为每平方 10^5 至 10^9 欧姆，确保任何静电荷都能安全消散而不是积聚。

存放 PCB 时，避免将它们直接放置在非 ESD 安全表面上，例如普通塑料或木材，这些表面会因摩擦而产生静电。相反，在存储单元内使用静电耗散托盘或垃圾箱，并确保存储区域保持在 40-60% 的湿度水平，以尽量减少静电的产生。高湿度降低了静电积聚的可能性，因为空气中的水分有助于自然消散电荷。

清楚地标记存储单元，以防止与非 ESD 安全材料混淆，并定期检查它们是否磨损或损坏，从而损害其耗散特性。通过优先考虑静电耗散 PCB 存储，您可以保护您的库存免受长期潜在的 ESD 损坏。

构建全面的 ESD 控制计划

虽然使用防静电容器和佩戴腕带等个人做法至关重要，但将它们整合到更广泛的 ESD 控制计划中可以提升您的保护策略。全面的计划包括政策、培训和定期监控，以确保 PCB 处理各个阶段的一致合规性。

首先制定明确的 ESD 政策，概述处理、储存和组装程序。通过定期培训课程向所有员工传达这些政策，涵盖接地技术的重要性和正确使用 ESD 安全设备等主题。新员工应强制进行培训，并每年对现有员工进行更新，以保持知识最新。

任命一名可持续发展教育协调员来监督该计划、进行审计并及时解决任何问题。如果仅接地还不够，请为您的设施配备电离系统，因为离子发生器可以中和空气中的静电荷，提供额外的保护层。通过培养 ESD 意识文化，您可以最大限度地降低风险并保持产品的完整性。

长期保持 ESD 安全实践的技巧

一致性是有效 ESD 保护的关键。以下是一些可行的技巧，可以维持您的努力：

• 定期测试腕带和垫子等 ESD 设备，以确保它们保持在可接受的电阻范围内（例如，耗散材料为 10^6 至 10^9 欧姆）。

• 保持工作区域清洁，没有塑料杯或纸等绝缘体，它们会产生静电荷。

• 监测环境条件，将湿度保持在 40-60% 之间，以减少静电积聚。

• 更新培训材料，以反映最新的 ESD 控制行业标准和技术。

• 投资高质量的防静电工具和材料，以避免过早磨损或失效。
