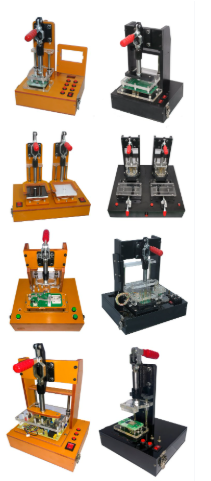

工程测试架（治具）结构与分类解析

在电子产品制造领域，工程测试架，也就是我们常说的治具，堪称保障产品质量的 “幕后英雄”。它能精准定位、连接测试仪器，对 PCB 等关键部件进行性能 “体检”。今天，咱就深入拆解治具的内部结构，聊聊针床、弹簧探针以及气动压合这些关键门道。

针床：测试治具的 “钢筋铁骨”

针床，是许多测试治具的核心支撑结构，好比人体的骨骼，撑起了整个测试体系。在 ICT（在线测试）治具中，针床的作用尤为关键。它上面密密麻麻地排列着数百甚至数千个微型测试探针，这些探针可不是随意摆放的，而是依据 PCB 上测试点的精确位置进行布局，误差控制在极小范围，确保能与测试点完美对接。

当需要对 PCB 进行电气性能测试时，比如测量电阻、电容、电感数值，检查二极管、三极管是否正常工作，又或是测试电源开关、信号通断情况，只需将 PCB 放置在针床上，通过特定装置施加压力，探针便会与测试点紧密接触，建立起电气连接。此时，测试仪器就能借助这些 “桥梁”，向 PCB 注入测试信号，采集反馈数据，从而判断 PCB 是否存在短路、断路、元件参数异常等问题。针床的优势在于测试效率极高，一次下压，所有探针同时工作，能在短时间内完成大量测试点的检测，特别适合大批量 PCB 的生产测试。不过，它也有短板，一旦 PCB 设计变更，测试点位置挪动，针床就得重新制作，成本高且耗时久。

弹簧探针：灵活精准的 “信号使者”

弹簧探针，又叫 Pogo pin，堪称治具中的 “灵动舞者”。它由针轴、弹簧、针管三个基本部件组成，内部弹簧结构是精髓所在。表面通常会镀上一层金，这可不是为了好看，而是为了提升防腐蚀能力，保障稳定的电气性能。

在实际工作中，弹簧探针的头部负责接触待测物，比如 PCB 上的焊盘、过孔。当探针接触到测试点时，弹簧受压收缩，提供一个稳定的接触压力，一般控制在几十克到上百克不等，既能保证良好的电气连接，又不会损伤测试点。测试信号从探针另一端导入，通过 PCB 线路传导到其他测试点，完成信号传输与检测。像在手机、平板电脑等小型电子产品的测试中，弹簧探针大显身手。由于这些产品的 PCB 尺寸小、测试点密集，弹簧探针体积小巧、可灵活布置的特点就派上了用场，能精准适应各种复杂布局，确保每个测试点都能被 “照顾” 到。

气动压合：高效稳定的 “动力引擎”

气动压合方式为测试治具提供了高效稳定的动力支持，宛如汽车的引擎，驱动整个测试流程顺畅运转。采用气动压合的测试治具，一般都配备了气缸推动组件。工作时，通过控制气压，气缸就能精准控制治具探针与 PCB 的接触和分离动作。

当接到测试指令，气缸内的活塞在气压作用下快速移动，带动探针组下压，以稳定且均匀的压力接触 PCB 测试点。测试结束后，活塞反向运动，探针迅速撤离。这种压合方式优势明显，相比手动操作，速度更快，能大幅提升测试效率，特别适合自动化生产线。而且，气压可根据 PCB 材质、厚度等灵活调节，保证不同产品都能获得最佳接触压力，提高测试的准确性和一致性。不过，要让气动压合稳定运行，就得配备稳定的气源，同时对气压控制精度也有一定要求，前期设备投入相对较高。

工程测试架（治具）中的针床、弹簧探针以及气动压合方式，各自发挥着独特作用，共同构建起一个高效、精准的测试体系。在电子产品制造中，选对合适的治具结构与部件，就能在保障产品质量的同时，提升生产效率，降低成本。下次再看到小小的测试治具，你就能洞悉其内部蕴含的精妙技术了。
