PCB厂家分享飞针测试原理

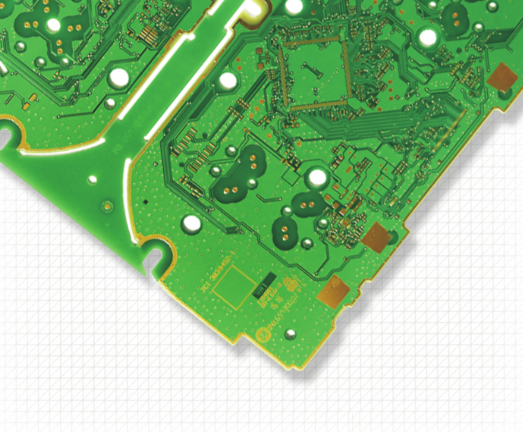

在 PCB 出厂前的 “体检清单” 里，飞针测试是个 “灵活的医生”—— 不用提前制作专用治具，靠几根可移动的 “探针” 就能快速检测线路通断、短路等故障。尤其对小批量、多品种的 PCB，飞针测试既能节省治具成本，又能保证检测精度。但很多人只知道它 “能测故障”，却不清楚探针接触到信号判定的完整逻辑。本文拆解飞针测试的全流程，带你看清每一步的 “技术玄机”。

一、准备阶段：给测试 “画好地图”

飞针测试不是 “盲目扎针”，正式检测前要先完成 “地图绘制”，确保探针能精准找到测试点：

首先，工程师会导入 PCB 的 Gerber 文件（包含线路布局、测试点位置的设计图纸），测试软件会自动识别所有需要检测的 “关键点位”—— 比如焊盘、过孔、线路端点，这些点位就是探针需要接触的 “目标”。软件还会根据 PCB 厚度（如 0.8mm、1.6mm）、测试点大小（如 0.2mm、0.5mm），生成探针的 “运动路径”：哪根探针先动、移动到哪个坐标、下降多少距离接触测试点，都提前规划好，避免探针之间碰撞或错过测试点。

接着，操作人员会将 PCB 固定在测试平台上，平台通过真空吸附或机械夹具将板卡压紧，确保测试过程中不会移位（哪怕 0.1mm 的偏移，都可能让探针扎到线路上，造成损伤）。最后，软件会进行 “预校准”—— 让探针先接触平台上的标准校准点，修正机械误差（如探针磨损导致的长度偏差），确保测试精度能达到 ±0.01mm。

二、核心环节：探针接触与信号传输

当准备工作完成，飞针测试就进入 “实战阶段”，核心是通过探针接触测试点，建立电信号通路：

飞针测试机通常有 4-8 根可独立移动的探针（像灵活的 “机械手指”），每根探针都连接着信号发生器和检测器。测试时，软件会控制探针按预设路径移动到目标测试点上方，然后缓慢下降 —— 下降速度会根据测试点类型调整：焊盘等平整点位下降速度可快些（如 5mm/s），过孔等凹陷点位则要慢（如 2mm/s），防止探针 “冲过头” 损坏 PCB。

当探针接触到测试点（压力通常控制在 50-100g，既能保证良好接触，又不会压塌测试点），就相当于搭建了 “信号桥梁”：信号发生器会向其中一根探针注入微弱的测试信号（通常是直流电压 1-5V 或交流信号 1kHz-10MHz），信号通过 PCB 线路传导到另一根探针，再被检测器接收。这个过程就像 “打电话”：一根探针是 “说话的人”，另一根是 “听话的人”，PCB 线路就是 “电话线”，只要信号能顺利传递，就说明线路通畅。

比如检测两个焊盘之间的线路是否导通：软件会让探针 1 接触焊盘 A，探针 2 接触焊盘 B，若检测器能接收到信号，且信号强度与预设值一致（如电流在 10mA-20mA 之间），就判定线路 “导通正常”；若接收不到信号，或信号微弱（如电流＜1mA），则可能是线路断路。

三、数据处理：判断故障类型

接收到信号后，测试软件会对数据进行 “分析解读”，判断 PCB 是否存在故障及故障类型，这一步就像 “医生看检查报告”：

首先是 “通断检测”：软件会计算两个测试点之间的 “导通电阻”，若电阻＜1Ω，说明线路通畅；若电阻＞100Ω，就判定为 “断路”（可能是线路断裂、过孔未导通）。比如检测电源线路时，若电阻突然从 0.5Ω 变成 200Ω，大概率是过孔内部铜箔脱落，导致线路断开。

然后是 “短路检测”：软件会检测原本不该连通的线路之间是否有 “意外通路”。比如相邻的两根信号线（设计上间距 0.2mm），若探针分别接触两根线的测试点后，能检测到信号传递（电阻＜10Ω），就说明存在 “短路”—— 可能是阻焊层破损导致线路粘连，或制作时残留的铜渣让线路连通。

还有 “绝缘电阻检测”：针对高压 PCB（如汽车 PCB 的电源线路），会检测线路与接地之间的绝缘性能。此时会注入较高电压（如 50V、100V），若绝缘电阻＜100MΩ，说明存在漏电风险（可能是基材绝缘性下降，或线路与接地层之间有微小缝隙）。

软件会将所有检测数据整理成 “测试报告”，标记出故障点位的坐标（如 X:10.2mm，Y:5.8mm）和故障类型（断路、短路、绝缘不良），方便工程师后续排查修复。

四、特殊场景：应对复杂 PCB 的 “进阶技巧”

面对多层板、高频板等复杂 PCB，飞针测试会用到一些 “进阶操作”，确保检测全面：

对多层板，会采用 “层间测试”：探针先接触外层测试点，再通过过孔连接到内层线路，检测内层线路的通断。比如 4 层板的内层电源线路，探针接触外层的过孔测试点，注入信号后，若另一处外层过孔能接收到信号，说明内层线路正常。

对高频 PCB（如 5G 模块 PCB），会测试 “信号完整性”：注入高频信号（如 10GHz），检测信号的衰减、反射情况。若信号衰减超过预设值（如 1dB），或反射信号过强（反射系数＞-10dB），说明线路存在阻抗不匹配（如线宽偏差、基材介电常数不稳定），会影响高频信号传输。

此外，为避免漏检，还会进行 “对角线测试”：比如检测一块矩形 PCB，不仅测试相邻的测试点，还会测试对角线的测试点，确保整个板卡的线路都被覆盖。

五、优势与局限：飞针测试的 “适用场景”

飞针测试的最大优势是 “灵活”—— 无需治具，适合小批量（如 10-500 片）、多品种的 PCB 测试，尤其适合研发打样阶段（设计可能频繁修改，治具复用率低）。但它也有局限：测试速度比治具测试慢（一片复杂 PCB 可能需要 5-10 分钟，治具测试仅需 1 分钟），不适合大批量量产检测。

飞针测试的全流程，本质是 “用机械精度保证电气检测精度”—— 从探针精准接触测试点，到信号稳定传输，再到数据精准分析，每一步都围绕 “准确判断线路状态” 展开。对 PCB 制造来说，飞针测试就像 “显微镜”，能快速找到隐藏的线路故障，为产品可靠性保驾护航。了解它的原理，不仅能更好地配合测试工作，还能在设计 PCB 时优化测试点布局，让检测更高效、更精准。
