线宽线距是否是影响高频信号传输关键？

 5G 通信、毫米波雷达等高频应用中，PCB 上的导线不再是简单的电流通道，而是决定信号质量的 “高频传输线”。PCB 批量厂家的测试数据显示，当信号频率超过 1GHz 时，线宽线距哪怕 1mil 的偏差，都可能导致信号完整性测试失败。这些微观尺寸通过改变阻抗、损耗和串扰，直接影响高频信号的传输质量。今天，我们就揭开线宽线距与高频信号传输之间的技术关联。

高频阻抗的 “调节器”

高频信号传输的核心是阻抗匹配，而线宽是阻抗控制的关键变量。PCB 批量厂家的阻抗计算系统显示，在 1.6mm 厚的 FR-4 板材上，50Ω 微带线的标准线宽为 14mil（0.35mm），若线宽减少 2mil，阻抗会飙升至 58Ω；增加 2mil 则骤降至 43Ω。这种阻抗失配在 10GHz 频段会导致 30% 以上的信号反射，严重时直接引发通信中断。

不同高频场景对阻抗的要求不同，线宽设计需精准匹配。PCB 批量厂家为客户提供的参考数据显示：

• 射频前端电路（如 5G 基站）常用 50Ω 阻抗，线宽 8-14mil（取决于板材厚度）

• 高速差分信号（如 PCIe 5.0）需 90Ω±10% 差分阻抗，单根线宽 4-6mil

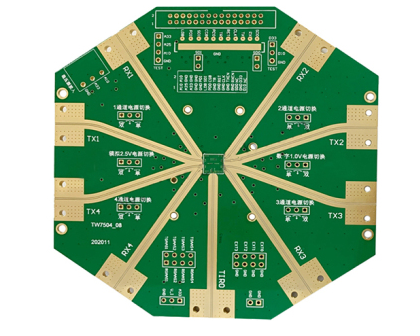

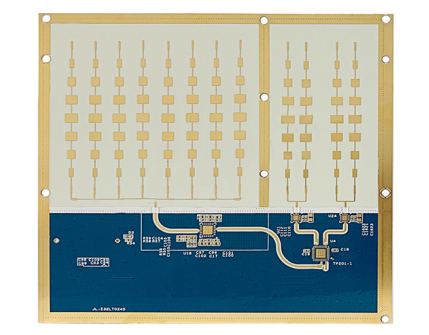

• 毫米波雷达（24-77GHz）推荐 40-50Ω 阻抗，线宽 3-5mil，以减少辐射损耗

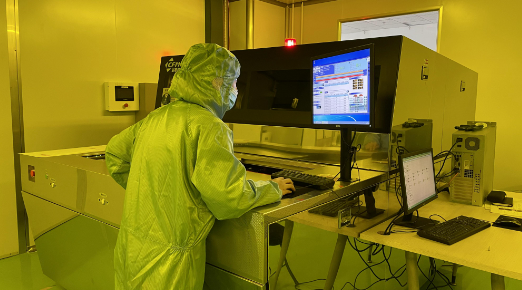

线宽的均匀性对高频信号至关重要。某 PCB 批量厂家为卫星通信板做的测试发现，当线宽偏差超过 1mil 时，28GHz 信号的误码率会上升 10 倍。因此，高频 PCB 多采用激光直接成像（LDI）工艺，将线宽精度控制在 ±0.5mil 内，这比传统机械蚀刻的精度提升 40%。

高频串扰的 “隔离带”

高频信号的强电磁场特性，使线距成为控制串扰的核心参数。PCB 批量厂家的近场扫描测试证实，在 10GHz 频率下，线距从 10mil 增加到 30mil 时，串扰可从 - 25dB 降至 - 50dB，意味着干扰能量减少 97%。这种串扰抑制能力在多通道高频系统中（如相控阵雷达）尤为关键。

高频线距设计需遵循 “3 倍线宽法则”。即相邻导线的间距应至少为线宽的 3 倍，在 77GHz 等超高频段需达到 5 倍以上。某自动驾驶雷达 PCB 原采用 5mil 线宽 + 8mil 线距（不足 2 倍），导致通道间串扰严重，调整至 5mil 线宽 + 25mil 线距后，目标检测距离提升 20%。

平行布线长度与线距的配合同样重要。PCB 批量厂家建议，高频信号线的平行段长度不宜超过信号波长的 1/10（如 28GHz 信号波长约 10.7mm，平行段应≤1mm）。若必须长距离平行，需在中间插入接地隔离线（线宽与信号线相同），这种 “三明治” 结构可使串扰再降低 15dB。

高频损耗：线宽线距的 “隐形衰减器”

高频信号在传输中会产生导体损耗和介质损耗，而线宽线距直接影响这些损耗的大小。PCB 批量厂家的插入损耗测试显示，在 28GHz 频段，5mil 线宽的导线每米损耗比 10mil 线宽高 2.5dB，这是因为细线宽的电流密度更大，趋肤效应导致的导体损耗更显著。

线距过窄会加剧介质损耗。当两根导线距离过近时，电磁场能量会集中在中间的介质区域，导致介电损耗增加。测试数据显示，10mil 线距比 20mil 线距在 28GHz 时的介质损耗高 1.2dB/m。因此，高频 PCB 的线距设计不能仅考虑串扰，还需兼顾介质损耗。

不同高频材料对线宽线距的敏感度不同。PCB 批量厂家对比测试发现，在 PTFE 高频板材（介电常数 2.2）上，线宽偏差 1mil 导致的损耗变化比 FR-4（介电常数 4.4）小 30%。这意味着使用高频板材时，线宽线距的设计宽容度更高，更适合量产。

高频设计方案

针对高频信号传输的特殊性，PCB 批量厂家总结出一套线宽线距优化方案：

10-30GHz 频段：采用 6-8mil 线宽，线距≥20mil，基材选用介电常数 3.0 以下的高频材料（如 Rogers 4350），铜厚 1 盎司以平衡损耗与成本。

30-60GHz 频段：线宽缩减至 4-6mil，线距≥30mil，使用 1/2 盎司薄铜箔（减少趋肤效应损耗），并采用激光钻孔过孔（孔径≤0.1mm）减少阻抗突变。

60GHz 以上频段：线宽 3-5mil，线距≥40mil，基材选用 PTFE 等超低损耗材料，配合镀银处理（导体损耗降低 50%），同时严格控制线宽线距偏差在 ±0.3mil 内。

​线宽线距对高频信号传输的影响，本质是电磁场与导体尺寸相互作用的结果。从阻抗匹配到串扰控制，从损耗抑制到信号完整性，这些毫米级参数的精确控制，是高频 PCB 设计成败的关键。
