一文搞懂不同线宽线距电气性能差异

在 PCB 设计中，线宽线距的选择绝非简单的尺寸问题，而是直接决定电气性能的核心参数。PCB 批量厂家每天处理成百上千种设计方案，深知哪怕 1mil 的差异，都可能让电路性能产生天壤之别。从大电流供电到微弱信号传输，不同线宽线距组合就像不同规格的 “电气管道”，承载着各自的使命。今天，我们就来解析这些尺寸差异背后的电气性能奥秘。

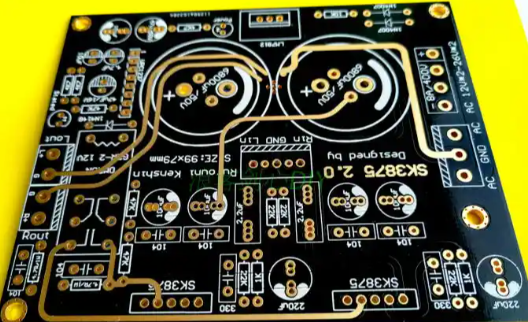

载流量：线宽决定的 “电流承载力”

线宽最直观的电气性能体现是载流量 —— 也就是导线能安全通过的最大电流。在 1 盎司铜厚（35μm）、环境温度 50℃的条件下，10mil 线宽的导线可持续承载 1A 电流，而 20mil 线宽能承载 1.8A，30mil 线宽则达到 2.5A。这种 “宽者能容” 的特性，让功率回路必须选择足够粗的导线。

但载流量并非简单的线性关系。当线宽超过 50mil 后，散热面积增长放缓，载流量的提升会逐渐趋缓。某电源 PCB 批量厂家的实验表明，50mil 线宽载流量为 3.5A，而 100mil 线宽仅能达到 5A（而非理论上的 7A）。这也是为什么大电流路径常采用 “多线并行” 设计 —— 用 3 根 20mil 导线并行，比单根 50mil 导线的载流量更高（5.4A vs 3.5A），且布局更灵活。

环境因素会放大线宽差异的影响。在封闭机箱内，相同线宽的载流量需打 7 折，此时线宽不足的风险会急剧增加。

阻抗特性：线宽线距的 “隐形电阻”

对于高频信号来说，线宽线距决定的阻抗特性比直流电阻重要得多。PCB 批量厂家的阻抗测试系统显示，在 FR-4 板材上，50Ω 微带线的标准线宽为 14mil（0.35mm），若线宽减少 2mil，阻抗会升至 58Ω；增加 2mil 则降至 43Ω。这种阻抗偏移在高速信号传输中，会像 “道路起伏” 一样干扰信号完整性。

差分线对的阻抗更依赖线距。以 90Ω 差分对为例，当线距从 10mil 增加到 15mil 时，阻抗会上升至 105Ω；缩小到 5mil 则降至 75Ω。某通信 PCB 批量厂家的调试记录显示，某 4G 基站主板因差分线距偏差 3mil，导致接收灵敏度下降 2dB，最终通过调整线距恢复正常。

线宽线距的均匀性同样关键。PCB 批量厂家采用的激光蚀刻工艺，能将线宽偏差控制在 ±0.5mil 内，确保阻抗一致性。而传统机械蚀刻的 ±2mil 偏差，会让同一块 PCB 上不同区域的阻抗差异超过 10%，这在高速串行总线（如 PCIe）中是无法接受的。

绝缘强度：线距保障的 “防击穿能力”

线距决定的绝缘强度，是防止导线间短路的安全保障。PCB 批量厂家的耐压测试显示，10mil 线距可承受 500V 直流电压，20mil 线距能承受 1000V，30mil 线距则达到 1500V。这种 “距离产生安全” 的特性，在高压电路设计中尤为重要。

但绝缘强度并非单纯的线性增长。当线距超过 50mil 后，击穿电压的提升会逐渐放缓，此时影响更大的是 PCB 表面的清洁度和湿度。某工业 PCB 批量厂家在潮湿环境测试中发现，50mil 线距在 85% 湿度下的击穿电压，比干燥环境下降 30%，这也是户外设备需额外增加线距的原因。

不同信号类型对线距的要求迥异。强电回路（如 220V 交流电）的线距需至少 50mil，且需与弱电信号保持 100mil 以上距离；而低压信号（如 3.3V）在普通环境下，10mil 线距已足够安全。

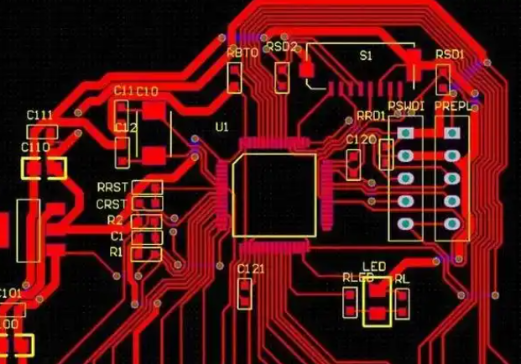

信号传输：高频下的 “线宽线距效应”

在高频信号传输中，线宽线距的影响会以更复杂的形式呈现。PCB 批量厂家的高频测试平台显示，当信号频率超过 1GHz 时，线宽偏差 1mil 可能导致信号损耗增加 0.5dB/m。

线距对串扰的影响在高频下尤为显著。10GHz 信号在 5mil 线距下的串扰耦合度达 - 25dB，而将线距增加到 15mil，串扰可降至 - 45dB。PCB 批量厂家为 5G 毫米波天线设计的馈线，采用 “线距是线宽 5 倍” 的严格标准，确保多通道信号间的纯净传输。

传输延迟也与线宽相关。较宽的导线会增加分布电容，导致信号延迟增大。PCB 批量厂家的对比测试显示，20mil 线宽的 10cm 长导线，比 10mil 线宽的同长度导线信号延迟增加 3ps，这在高速时序电路中可能导致同步错误。

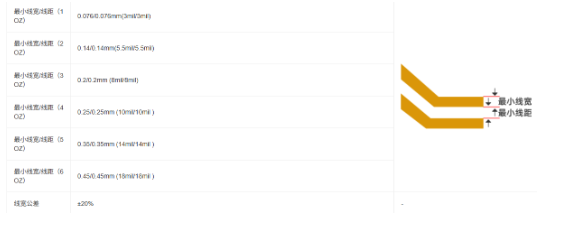

选型建议

基于大量测试数据，总结出不同场景下的线宽线距选型指南：

• 功率回路：根据电流大小选择线宽（参考 1A/10mil），线距不小于 20mil

• 低频信号：线宽 6-10mil，线距 6-10mil，兼顾成本与可靠性

• 高速数字信号（1-10Gbps）：线宽 4-8mil，线距≥3 倍线宽，控制阻抗

• 高频射频信号（>10GHz）：线宽 3-5mil，线距≥5 倍线宽，减少损耗与串扰

• 高压电路：线距≥50mil，根据电压等级加倍（如 1000V 对应 100mil）

线宽线距的电气性能差异，本质是电磁规律在微观尺度的体现。从承载电流到传输信号，从绝缘安全到高频特性，这些看似微小的尺寸参数，实则是 PCB 性能的 “隐形控制器
