PCB线宽线距选择的工程设计指南

在 PCB 设计的工程实践中，线宽线距的选择就像给电路 “量体裁衣”—— 选对了能让性能与成本达到完美平衡，选错了则可能埋下可靠性隐患。PCB 批量厂家每天要处理数十种不同需求的设计方案，从消费电子的精细布线到工业设备的大电流回路，积累了一套行之有效的选择方法论。今天，我们就把这些来自生产一线的经验整理成实用指南，帮你避开设计陷阱。

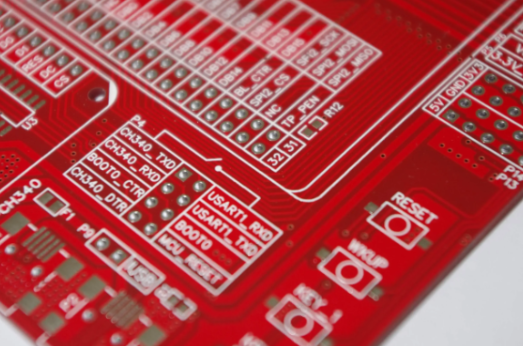

按电流大小选线宽：功率回路的 “安全法则”

功率回路的线宽选择核心是载流量计算，这直接关系到 PCB 的发热与安全。PCB 批量厂家的工程师们总结出一套简单公式：在 1 盎司铜厚（35μm）、环境温度 50℃的标准条件下，每 10mil 线宽可承载 1A 电流。但实际应用中需根据环境温度和散热条件调整 —— 封闭机箱内使用需乘以 0.7 的系数，高温环境（如汽车引擎舱）则要乘以 0.5。

具体到工程设计，PCB 批量厂家建议按 “电流 + 余量” 原则选择：

• 小电流回路（<0.5A）：如传感器信号线，选 6-8mil 线宽即可，兼顾布线灵活性

• 中等电流（0.5-2A）：如 USB 供电线路，10-20mil 线宽足够应对，建议保留 20% 余量

• 大电流（2-5A）：如电机驱动回路，需 25-50mil 线宽，且优先采用多线并行设计

• 超大电流（>5A）：如电源输入回路，除 50mil 以上线宽外，建议增加铺铜区域辅助散热

按信号速率控阻抗：高速电路的 “匹配秘诀”

高速信号的线宽线距选择必须围绕阻抗匹配展开，这是保证信号完整性的前提。PCB 批量厂家的阻抗计算软件会根据板材参数（介电常数、厚度）给出精确值，但工程设计中可先按经验值初步选型：

• 低频信号（<100MHz）：如 GPIO 控制信号，无需严格阻抗控制，6-10mil 线宽、同线距即可

• 中速信号（100MHz-1GHz）：如以太网信号，50Ω 单端线选 10-14mil 线宽，线距≥2 倍线宽

• 高速差分信号（1-10Gbps）：如 PCIe 3.0，90Ω 差分对选 8-12mil 线宽，线距 5-8mil

• 超高速信号（>10Gbps）：如 USB4，需用专业软件计算，线宽偏差控制在 ±0.5mil 内

差分线对的线距设计有个小技巧：保持线距均匀比绝对数值更重要。

按电压等级定线距：绝缘安全的 “距离红线”

线距的核心功能是保证绝缘安全，不同电压等级对应着不可逾越的 “距离红线”。PCB 批量厂家的耐压测试数据给出了明确参考：

• 低压信号（<50V）：如 3.3V 逻辑电路，8-10mil 线距足够，潮湿环境可放宽到 12mil

• 中压回路（50-300V）：如电源适配器初级，线距至少 20mil，且需避开粉尘聚集区域

• 高压电路（300-1000V）：如工业变频器，线距≥50mil，建议增加阻焊层隔离

• 超高压（>1000V）：如光伏逆变器，线距需 100mil 以上，且中间加接地隔离带

强弱电混合的 PCB 要特别注意 “安全距离”。

特殊场景的优化策略：

面对复杂的工程场景，单一原则往往无法满足需求，PCB 批量厂家总结出这些实战技巧：

高密度布线时，可采用 “细线宽 + 宽线距” 组合。某智能手表 PCB 设计中，将信号线宽从 8mil 减到 6mil，同时保持 10mil 线距，既满足了布线密度要求，又避免了串扰增加。

高频与功率混合的 PCB，需用 “分区设计”：射频区用 5mil 线宽、25mil 线距（5 倍关系），功率区用 30mil 线宽、20mil 线距，中间用接地平面隔离。PCB 批量厂家的测试显示，这种设计能使串扰降低 40dB 以上。

振动环境下的 PCB（如汽车电子），线宽应比计算值增加 30%，避免振动导致的铜箔疲劳断裂。

成本与性能的平衡术

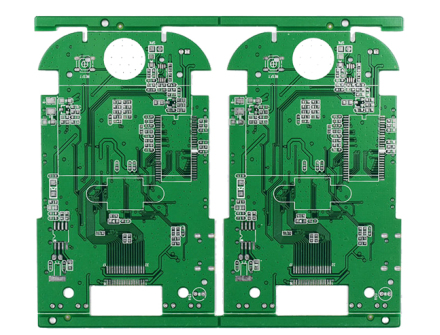

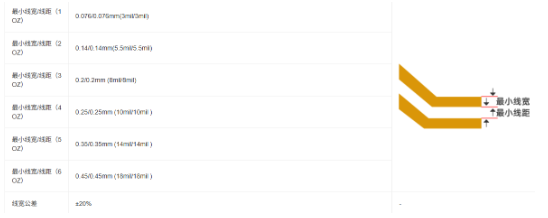

线宽线距的选择还需考虑制造成本。PCB 批量厂家的报价数据显示，6mil 线宽比 8mil 线宽的成本高 15%，而 3mil 线宽则要高出 50%。工程设计中应在满足性能的前提下，尽量采用厂家的常规工艺能力（如 6-8mil 线宽 / 线距）。

当设计要求超出常规工艺时，建议提前与 PCB 批量厂家沟通。某客户原设计要求 4mil/4mil 的线宽线距，经厂家评估后，通过局部优化将大部分区域改为 6mil/6mil，既降低了 20% 成本，又不影响性能。

线宽线距的选择本质是工程经验与科学计算的结合。这套来自 PCB 批量厂家的设计指南，既能帮你避开常见陷阱，又能在性能与成本间找到最优解。记住，最好的选择永远是适合自身场景的选择 —— 多参考厂家的工艺能力，多做实际测试验证，才能设计出既可靠又经济的 PCB。
