SMT钢网保养：清洁、维护和最佳印刷实践

如果您参与表面贴装技术 （SMT） 组装，您就会知道锡膏印刷的质量可以决定您的生产过程的成败。实现一致、高质量印刷的一个关键因素是适当的 SMT 模板护理。那么，如何确保最佳性能呢？这一切都归结为定期清洁、勤奋维护以及遵循钢网处理和储存的最佳实践。

为什么 SMT 钢网护理在锡膏印刷中很重要

在SMT组装中，钢网是锡膏印刷工艺的核心。它充当模板，指导在放置组件之前将焊膏精确涂抹到印刷电路板 （PCB） 上。如果模板不干净或维护不当，可能会出现浆料沉积不均匀、桥接或焊料不足等问题，从而导致缺陷。研究表明，近 70% 的 SMT 缺陷与锡膏应用不良有关，这通常是由于忽视了钢网保养。通过优先考虑钢网维护，您可以减少浪费、提高生产质量并将钢网的使用寿命延长多达 30%。

让我们探讨 SMT 钢网保养的关键方面，以帮助您每次都能获得最佳印刷效果。

什么是 SMT 钢网及其在 PCB 组装中的作用？

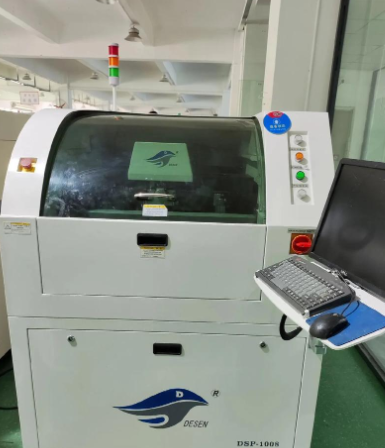

SMT 钢网是一种薄板，通常由不锈钢制成，具有与 PCB 焊盘布局相匹配的激光切割或化学蚀刻孔（开口）。在印刷过程中，使用刮刀将焊膏推过这些孔，将焊膏沉积到电路板上的精确位置。此过程的准确性取决于模板的状况——孔径堵塞或表面损坏可能会导致印刷错误，从而影响整个装配线。

SMT 钢网性能的主要挑战

在深入研究护理技术之前，了解锡膏印刷过程中可能影响钢网性能的常见问题非常重要：

• 孔径堵塞：残留的焊膏会干燥并堵塞开口，导致沉积不完整或不均匀。

• 磨损：重复使用和处理不当可能会导致划痕或变形，从而降低精度。

• 污染：模板表面的灰尘、油或其他残留物会干扰浆料的释放。

• 储存不当：暴露在恶劣环境中的模板可能会腐蚀或损坏。

通过适当的清洁和维护来应对这些挑战对于获得一致的结果至关重要。

SMT 钢网清洁的最佳实践

定期钢网清洁是有效 SMT 钢网护理的基础。干净的模板可确保均匀准确地涂抹焊膏。以下是保持模板最佳状态的行之有效的方法和技巧：

1. 每个打印周期后清洁（必要时）

根据您的产量和所用焊膏的类型，在每个打印周期后（或至少每隔几个周期）进行清洁可以防止堆积。对于大批量生产，带有专用清洁辊的自动钢网下擦拭系统可以在不中断生产的情况下去除钢网底面多余的糊状物。这些系统通常结合使用干湿巾和溶剂浸泡湿巾，以确保彻底清洁。

对于手动清洁，请使用浸泡在兼容溶剂（例如纯度至少为 90% 的异丙醇 （IPA））中的无绒布或模板清洁湿巾，以避免残留物。轻轻擦拭模板表面以去除糊状物残留物。

2. 注重光圈清洁

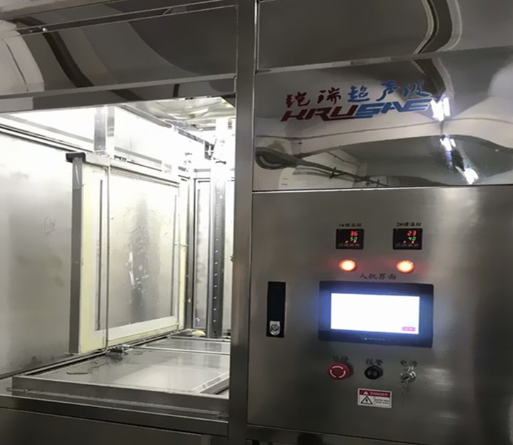

孔径清洁至关重要，因为即使是很小的堵塞也会导致缺陷。使用软毛刷或压缩空气将干燥的糊状物从开口处去除。对于顽固残留物，超声波清洗机可以非常有效。这些设备在清洁溶液中使用高频声波来去除即使是最小孔径的污染物，而不会损坏模板。确保清洁溶液与您的钢网材料兼容，以避免腐蚀。

提示：对于孔径小于 0.3 毫米的细间距模板，清洁时需要格外小心，以防止损坏。刷牙或擦拭时避免用力过猛。

3. 选择正确的清洁溶液

并非所有清洁剂都适用于 SMT 钢网。避免使用可能腐蚀不锈钢或留下粘性残留物的刺激性化学品。选择专为钢网清洁或高纯度 IPA 设计的溶剂。在将新的清洁溶液涂抹到整个表面之前，请务必测试模板的一小块区域。

4. 自动清洁以保持一致性

对于大型企业，投资自动化钢网清洁设备可以节省时间并确保一致的结果。这些机器通常将溶剂应用、擦拭和干燥结合在一个过程中，从而降低人为错误的风险。它们对于经常更换钢网的大品种、小批量生产特别有用。

SMT钢网维护的基本技巧

除了清洁之外，正确的维护实践还有助于延长模板的使用寿命并在锡膏印刷过程中保持其性能。以下是要遵循的关键策略：

1. 定期检查是否有损坏

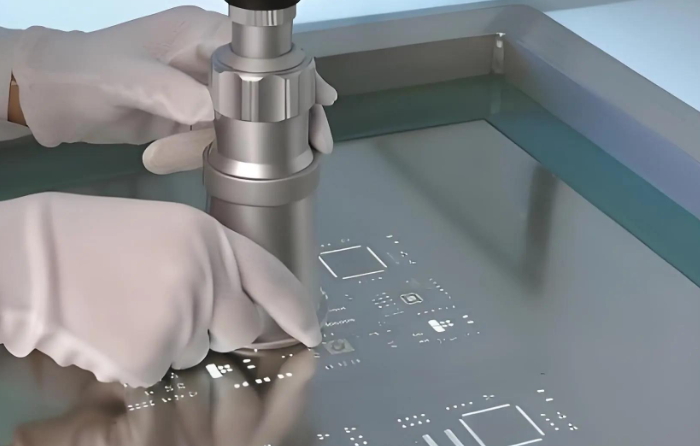

每次清洁后，在放大镜下检查模板是否有磨损、划痕或边缘弯曲的迹象。即使是轻微的损坏也会影响膏体的释放并导致缺陷。如果您发现问题，请考虑让专业人员修理模板，或者如果损坏严重，则更换模板。

提示：记录钢网使用情况和检查结果，以跟踪其随时间变化的状况。这些数据可以帮助预测何时可能需要更换。

2. 小心处理

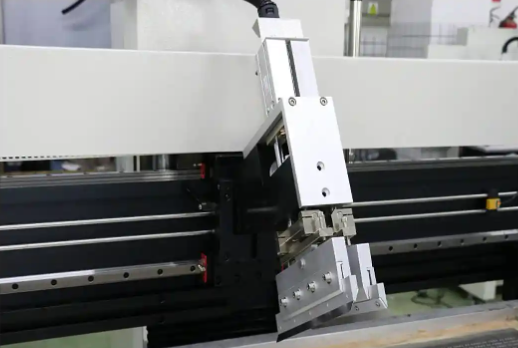

始终用干净、戴手套的手处理模板，以避免将油或污垢转移到表面上。使用指定的工具或固定装置移动或安装模板，最大限度地降低弯曲或刮擦的风险。避免在没有保护层的情况下将模板直接堆叠在一起，因为这可能会导致表面损坏。

3. 正确校准和对齐

在设置过程中，确保模板与 PCB 和打印机正确对齐。错位会导致印刷过程中压力不均匀，导致浆料沉积不一致和潜在的模板磨损。定期校准您的打印设备以保持准确性，检查刮刀压力（大多数设置通常在 3-5 公斤之间）和打印速度（标准应用约为 20-40 毫米/秒）等参数。

SMT 钢网的存储指南

在不使用时如何存放 SMT 钢网与如何清洁和维护它同样重要。不良的储存方式可能会导致污染或物理损坏。请遵循以下提示来保护您的模板：

1. 存放在清洁、干燥的环境中

将钢网保存在低湿度（低于 50%）和温度稳定（约 20-25°C）的受控环境中，以防止腐蚀。避开容易产生灰尘或化学烟雾的区域，因为这些区域会沉积在模板表面并影响性能。

2. 使用保护罩或保护套

将每个模板存放在专用的保护套或保护盒中，以防止划痕和污染物。如果必须堆叠多个模板，请在它们之间放置一个柔软的非研磨性分离器，以防止直接接触。

3. 标签和组织

清楚地标记每个模板的零件号或项目名称，以避免混淆。将它们整理在垂直机架或机柜中，以最大限度地降低弯曲风险并使检索更容易。

通过钢网保养优化锡膏印刷

SMT 钢网护理的最终目标是实现一致、无缺陷的锡膏印刷。通过结合适当的清洁、维护和储存，您可以优化打印过程。以下是将它们联系在一起的其他最佳实践：

1. 使用正确的焊膏和钢网厚度

将焊膏类型和粒径与钢网的孔径尺寸相匹配。例如，更细间距的元件（低于 0.5 毫米）通常需要具有更小颗粒的 4 型或 5 型焊膏，以便通过微小的孔更好地释放。钢网厚度也很重要——对于大多数 SMT 应用，常见的厚度范围为 0.1 毫米至 0.15 毫米。不匹配会导致浆料沉积过多或不足。

2. 监控打印参数

密切关注关键打印参数，例如刮刀角度（通常为 45-60 度）、压力和速度。根据模板的状况和特定的 PCB 设计进行调整，以确保均匀的浆料应用。定期使用锡膏检测 （SPI） 系统验证结果，以便及早发现问题。

3. 培训你的团队

确保所有操作员都接受过正确钢网处理、清洁和印刷技术的培训。消息灵通的团队可以在潜在问题升级之前发现它们，从而随着时间的推移保持模板的性能。

正确 SMT 钢网护理的好处

在 SMT 钢网保养中投入时间和资源可为您的 PCB 组装工艺带来一些切实的好处：

• 提高打印质量：清洁、维护良好的模板可确保精确的焊膏沉积，减少桥接或焊料不足等缺陷。

• 节约成本：通过适当的保养延长钢网寿命可以降低更换成本并最大限度地减少因印刷错误造成的材料浪费。

• 更高的吞吐量：更少的打印错误意味着更少的返工停机时间，从而提高整体生产效率。

• 一致性：定期维护可以带来可重复的结果，这对于大批量生产至关重要。

通过钢网保养提升您的 SMT 工艺

SMT 钢网保养是成功焊膏印刷和整体 PCB 组装质量的重要组成部分。通过定期进行模板清洁、专注于孔径清洁、遵循维护最佳实践以及正确存放模板，您可以获得最佳打印效果并延长工具的使用寿命。无论您是运行小规模运营还是大批量生产线，这些策略都将帮助您最大限度地减少缺陷、节省成本并保持一致性。
