PCB批量厂家工艺如何让FPC耐弯折？

当智能手表随手腕弯曲时，内部的电路能跟随弧度自由形变而不失效；当微创手术的内窥镜在体内转向时，导线需耐受数万次弯折仍保持信号畅通 —— 这些场景的核心支撑正是 FPC（柔性印制电路板）。FPC 的柔性线路制造与耐弯折工艺，让电子设备突破了刚性电路的形态限制。

柔性线路制造：从基材到布线的 “柔性基因”

FPC 的 “柔性” 并非简单的 “软”，而是通过材料选择与线路设计实现的精密工程，PCB 批量厂家的制造流程暗藏玄机：

基材选择的 “柔韧性基石”。FPC 的核心基材是聚酰亚胺（PI）薄膜，厚度仅 25-50μm（相当于两张 A4 纸），却具备惊人的抗撕裂强度（＞150MPa）和耐温性（-269℃至 260℃）。PCB 批量厂家会根据应用场景选择不同厚度：可穿戴设备用 25μm PI（重量轻、贴合性好），工业机器人用 50μm PI（抗拉伸能力强）。

线路设计的 “抗疲劳智慧”。柔性线路的铜箔厚度通常为 12-35μm（比 PCB 四层板的铜箔薄 50%），且采用 “蛇形布线”“圆弧拐角” 等抗疲劳设计。蛇形线路的弯曲半径是线宽的 5 倍以上（如 0.1mm 线宽对应 0.5mm 半径），能分散弯折应力；拐角处用 R0.1mm 圆弧替代直角，避免应力集中（直角拐角的断裂概率是圆弧的 3 倍）。

覆盖膜的 “双重防护”。线路表面覆盖 25μm 厚的 PI 覆盖膜（通过丙烯酸胶黏合），既绝缘又增强耐弯折性。覆盖膜需完全覆盖线路边缘（覆盖宽度≥0.1mm），否则弯折时铜箔易与基材剥离。

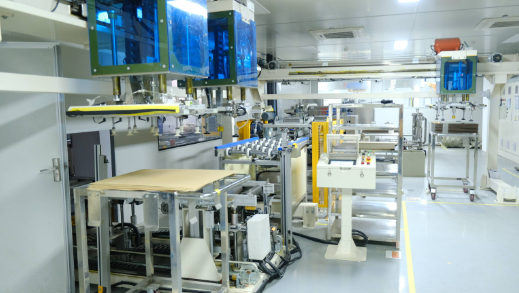

制造流程：PCB 批量厂家的 “柔性生产线”

FPC 的制造比刚性 PCB 更复杂，PCB 批量厂家通过自动化生产线确保精度与效率：

柔性基材的 “精准定位”。PI 基材易变形，需用特制载板（铝制框架）固定，确保曝光、蚀刻时的尺寸稳定（误差＜0.02mm）。生产线采用 “真空吸附” 技术，将基材平整吸附在载板上（平整度＜0.1mm/m），避免褶皱导致的线路偏差。PCB 批量厂家的 AOI 检测显示，定位精准的 FPC，线路缺陷率＜0.1 个 /cm²，远低于手工定位的产品（0.5 个 /cm²）。

蚀刻工艺的 “精细控制”。采用酸性氯化铜蚀刻液（Cu²+ 浓度 80g/L），蚀刻温度控制在 45℃±1℃（温度波动 1℃会导致线宽误差 ±0.005mm）。对于 12μm 薄铜箔，蚀刻时间需精确到秒（约 30 秒），避免过蚀刻导致线路细弱（抗弯折能力下降 40%）。PCB 批量厂家的蚀刻线配备实时监控系统，自动调整参数，确保线宽误差＜±0.01mm。

后处理的 “应力释放”。蚀刻后的 FPC 需在 60℃烘箱中静置 2 小时，释放加工应力（应力过大会导致自然卷曲）。冷却后进行 “弯折测试”（抽取 1% 产品，弯折 1000 次），检查线路是否断裂。合格的 FPC 应无开路，电阻变化率＜10%。

质量检测：耐弯折性能的 “量化验证”

FPC 的耐弯折性能需要科学检测，PCB 批量厂家建立了严格的测试体系：

动态弯折测试。用弯折试验机（角度 ±90°，频率 1 次 / 秒）对 FPC 进行 10 万次弯折，每 1 万次检测一次导通性。合格标准为：10 万次后无开路，铜箔无明显裂纹（用显微镜观察，裂纹长度＜0.1mm）。PCB 批量厂家的统计显示，通过这项测试的 FPC，在实际使用中的故障率＜0.05%。

静态弯折测试。将 FPC 弯曲至半径等于自身厚度的 5 倍（如 50μm 厚的 FPC 弯曲至 250μm 半径），保持 1000 小时，测试后线路电阻变化率需＜15%。这项测试模拟可穿戴设备的长期弯曲状态（如手表表带的持续弧度）。

耐温湿弯折测试。在 85℃、85% RH 的环境中，进行 5 万次弯折测试，重点检查胶层是否失效（分层面积需＜5%）。某医疗 FPC 的测试显示，经过这项考验后，仍能保持正常功能，满足体内介入设备的严苛要求。

应用场景：从贴身设备到工业机械

FPC 的柔性与耐弯折特性，使其在多个领域不可替代：

可穿戴设备。智能手环的 FPC 采用 25μm PI 基材 + 12μm 压延铜箔，能跟随手腕弯曲 10 万次（相当于每天弯曲 100 次，可用 3 年），线路电阻变化＜5%，确保心率、步数等数据稳定传输。

医疗内窥镜。内窥镜的蛇骨结构中，FPC 需耐受 ±180° 的反复弯曲，采用 50μm PI 基材 + 35μm 压延铜箔，配合封边胶工艺，在体内体液环境中仍能保持 5 万次弯折寿命，图像传输无延迟。

工业机器人。机械臂关节的 FPC 需在 - 40℃至 85℃的环境中工作，采用耐低温胶黏剂和加厚覆盖膜（75μm），弯折 1 万次后仍能控制机械臂精准动作（误差＜0.1mm）。

​

FPC 的柔性线路制造与耐弯折工艺，是 PCB 批量厂家 “精密制造” 与 “材料科学” 的结合。从 25μm 的 PI 基材到 0.1mm 的蛇形线路，每一个细节都在为 “弯折” 服务。随着柔性电子的发展，FPC 的耐弯折寿命将突破 100 万次，厚度降至 10μm 以下，为电子设备带来更多形态可能 —— 未来的电子皮肤、可折叠屏幕，都将依赖这些 “能跳舞的线路”。而 PCB 批量厂家的规模化生产能力，正让这些先进技术从实验室走向寻常生活。
