CEM-1 作为纸基覆铜板的 “性价比代表”，以 “牛皮纸芯 + 单面玻纤布” 的复合结构，在小家电、仪表等低频场景中占据重要地位。其层压与绝缘工艺虽不追求高频性能，却需在成本与可靠性间找到精准平衡。

层压工艺：纸芯与玻纤的 “牢固结合”

CEM-1 的层压是将浸渍环氧树脂的牛皮纸芯、玻纤布与铜箔通过热压融合的过程，PCB 批量厂家的工艺控制聚焦于 “防止分层” 和 “控制厚度” 两大核心：

温度曲线的 “渐进式加热”。CEM-1 的纸芯吸湿性强，层压前需在 120℃烘箱中预烘 4 小时（含水率降至＜0.5%），否则会在层压时产生气泡。正式层压采用 “三段式控温”：80℃预热（15 分钟）让树脂初步软化；120-150℃升温（20 分钟）促进树脂流动，此时纸芯会吸收部分树脂（每平方米约 10g）；160℃恒温（30 分钟）确保树脂完全固化（交联度＞85%）。

压力控制的 “梯度施加”。层压压力需与温度同步调整：预热阶段 0.6MPa 让材料初步贴合；升温阶段增至 1.2-1.5MPa，挤出纸芯中多余的树脂和空气（每平方米挤出量约 5g）；降温阶段保持 1.0MPa 直至 60℃，避免纸芯因收缩产生缝隙。对于 1.6mm 厚的 CEM-1 基板，PCB 批量厂家能将厚度偏差控制在 ±0.1mm，比手工层压（±0.2mm）提升一倍，确保后续插件安装的尺寸精度。

玻纤布的 “定位与浸润”。CEM-1 的单面玻纤布（通常为 E 型玻纤，厚度 0.1mm）需与纸芯精准对齐，偏移量＜0.5mm，否则会导致局部绝缘薄弱。层压时，玻纤布需完全浸润树脂（树脂含量 50-55%），形成连续的绝缘屏障。PCB 批量厂家通过 “真空层压” 技术（真空度＜50Pa），让树脂更均匀地渗透玻纤布，测试显示，经此处理的 CEM-1，玻纤区域的耐电压比普通层压高 200V。

绝缘性能：低频场景的 “可靠屏障”

CEM-1 的绝缘性能虽不及 FR-4，却能通过工艺优化满足民用设备需求，PCB 批量厂家的质控体系围绕 “抗湿性” 和 “耐电压” 展开：

树脂浸渍的 “深度渗透”。牛皮纸芯需经环氧树脂（环氧值 0.5-0.6eq/100g）充分浸渍，纸纤维间的空隙被树脂完全填充（浸渍度＞95%）。未充分浸渍的纸芯会形成 “微孔”，在潮湿环境中（90% RH），绝缘电阻会从 10¹²Ω 骤降至 10⁹Ω，导致漏电流超标。PCB 批量厂家采用 “双浸双烘” 工艺：纸芯先经低黏度树脂（25℃时黏度 300cP）浸渍，100℃预烘去除溶剂；再经高黏度树脂（500cP）二次浸渍，确保纤维深层被填充。这种处理能让 CEM-1 在 40℃/90% RH 环境中放置 1000 小时后，绝缘电阻仍保持 10¹¹Ω 以上。

表面处理的 “绝缘强化”。层压后的 CEM-1 基板需进行 “去毛刺” 和 “绝缘涂覆”：用 1000 目砂纸打磨边缘（粗糙度 Ra＜1.0μm），避免毛刺导致的爬电距离缩短；表面涂覆一层薄环氧树脂（厚度 5-10μm），增强耐污性（指纹污染会使绝缘电阻下降 50%）。PCB 批量厂家的耐电压测试显示，处理后的 CEM-1 在 AC 2500V 电压下保持 1 分钟无击穿，比未处理的基板（2000V）提升 25%，完全满足家电设备的绝缘要求。

边缘密封的 “防潮防线”。CEM-1 的纸芯若边缘暴露，会像海绵一样吸收水汽（24 小时吸水率可达 2%），导致层间绝缘下降。PCB 批量厂家采用 “热熔胶封边” 工艺：在基板边缘涂抹丁基热熔胶（宽度 1mm），120℃加热固化后形成防水屏障。盐雾测试显示，封边后的 CEM-1 在 500 小时盐雾中，边缘无明显吸潮（吸水率＜0.5%），而未封边的基板吸水率达 3%，出现铜箔氧化。

批量生产的 “工艺适配”

CEM-1 的层压与绝缘工艺需适配规模化生产，PCB 批量厂家有三项实用化优化：

模具防粘设计。CEM-1 的树脂流动性强，层压模具需镀铬（厚度 5μm）并喷涂脱模剂（含氟硅油），防止树脂黏连模具导致表面缺陷（缺陷率可从 3% 降至 0.5%）。模具温度需均匀（偏差＜3℃），否则会出现局部树脂流淌不均，形成厚度偏差。

绝缘性能抽检。每批次 CEM-1 基板抽取 5% 进行 “湿热绝缘测试”：在 40℃/90% RH 环境中放置 96 小时，测量绝缘电阻（需＞10¹⁰Ω）和耐电压（需＞2000V）。PCB 批量厂家的统计显示，通过这项测试的产品，在实际使用中的绝缘故障（如漏电、击穿）率＜0.1%。

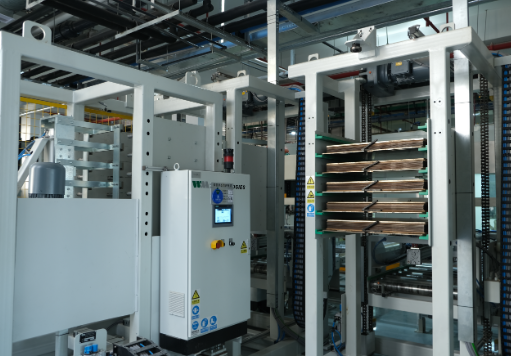

成本控制策略。采用 “半机械化” 层压生产线：人工装料配合自动压合，设备投资仅为 FR-4 生产线的 50%；同时回收层压时挤出的多余树脂（经提纯后可再利用），使材料利用率从 80% 提升至 90%。这些措施让 CEM-1 的批量生产成本比 FR-4 低 30%，却能满足 80% 民用设备的性能需求。

CEM-1 的层压与绝缘工艺，体现了 PCB 批量厂家 “实用至上” 的制造智慧。不追求极致性能，而是通过纸芯与玻纤的合理匹配、树脂浸渍的精准控制，在成本与可靠性间找到平衡点。对于民用低频设备而言，这种工艺生产的 CEM-1 基板，恰如 “经济适用房”—— 虽不豪华，却能提供稳定可靠的 “居住体验”，这也是其在电子制造业中长盛不衰的核心原因。
