HDI激光钻孔与盲孔填充：PCB批量厂家精密制造术

在智能手机主板上，每平方厘米可能分布着数百个微型过孔，这些直径不足 0.1mm 的 “通道” 正是 HDI（高密度互联）板材的核心竞争力。激光钻孔与盲孔填充工艺，让 HDI 实现了 “多层立体布线”，线路密度比普通 PCB 提升 5 倍以上。PCB 批量厂家的数据显示，采用紫外激光钻孔的 HDI 板，孔径精度可达 ±3μm，盲孔填充率超过 99%，为 5G 手机、智能手表等微型化设备提供了坚实的硬件基础。

激光钻孔：HDI 的 “微米级雕刻”

传统机械钻孔最小孔径仅 100μm，而 HDI 需要 50μm 以下的微孔（相当于头发丝直径的 1/2），激光钻孔凭借 “无接触加工” 的优势成为首选，PCB 批量厂家的工艺控制极为精密：

紫外激光的 “精准切割”。HDI 板材常用紫外激光（波长 355nm）钻孔，其光子能量能直接破坏基材分子键（无需高温熔化），形成光滑孔壁（粗糙度 Ra＜0.5μm）。对比实验显示，紫外激光钻出的 50μm 孔径，孔壁垂直度达 95%，而红外激光（1064nm）因热影响区大，孔壁易出现毛刺（＞1μm），会导致后续填充不良。PCB 批量厂家的激光设备功率控制在 5-10W，单孔加工时间＜10μs，每小时可钻孔 100 万个，满足批量生产需求。

定位系统的 “纳米级瞄准”。钻孔前需通过 CCD 视觉定位（精度 0.1μm），配合 X 射线识别内层靶标，确保孔位与线路的对准误差＜3μm。在 4 层 HDI 板中，若盲孔偏离线路 0.01mm，就会导致阻抗突变（反射损耗从 - 25dB 恶化至 - 15dB）。PCB 批量厂家的自动化生产线通过 “飞行钻孔” 技术（激光头与板材同步移动），将定位效率提升 30%，同时保持误差稳定。

不同基材的 “差异化处理”。针对 FR-4 基材，激光能量需提高 20% 以穿透玻璃纤维；而柔性 HDI 的 PI 基材（聚酰亚胺）则需降低能量 15%，避免基材碳化（碳化会导致绝缘电阻下降 50%）。某 PCB 批量厂家的工艺库中，针对 10 种常见基材预设了钻孔参数，确保孔形一致性（孔径偏差＜5μm）。

盲孔填充：信号传输的 “无缝连接”

盲孔（仅贯穿部分 layers 的孔）需完全填充才能避免信号反射和水汽侵入，PCB 批量厂家有两种主流填充工艺，各有适用场景：

电镀铜填充：导电与结构的 “双重保障”。通过酸性硫酸铜电镀，让铜离子均匀沉积在盲孔内，直至完全填满（铜纯度＞99.9%）。工艺要点是 “阶梯式电流”：先以低电流（1A/dm²）让铜均匀附着孔壁，再以高电流（3A/dm²）加速填充，最后以中电流（2A/dm²）平整表面。PCB 批量厂家的测试显示，这种方法的填充率可达 98%，盲孔电阻＜5mΩ，适合高频信号层（如手机射频模块的 10GHz 信号通道）。但对深径比＞1:1 的盲孔（如 100μm 深、50μm 径），易出现 “空洞”（填充率降至 85%），需配合超声波辅助电镀。

树脂填充：低成本的 “绝缘方案”。对于非导电盲孔（如电源层与接地层的隔离孔），采用环氧树脂填充（添加二氧化硅填料增强强度），经 UV 固化后打磨平整。树脂填充成本仅为电镀铜的 1/3，且热膨胀系数（30ppm/℃）与基材匹配，适合消费电子的低成本需求。PCB 批量厂家通过 “真空灌注” 技术（真空度＜10Pa），将树脂气泡率控制在 0.1% 以下，确保填充后的盲孔抗压强度＞200MPa（可承受后续层压压力）。

​

质量控制：从 “外观” 到 “性能” 的全检

HDI 的盲孔质量直接影响设备可靠性，PCB 批量厂家建立了多维度检测体系：

微观形貌检测。用扫描电镜（SEM）观察盲孔截面，填充率需＞95%，孔内不得有＞10μm 的空洞（空洞会导致信号反射）。某测试显示，填充不良的盲孔在 - 40℃至 85℃循环 1000 次后，70% 会出现裂纹，导致层间导通失效。

电气性能验证。通过四探针法测量盲孔电阻（需＜10mΩ），TDR 测试显示，合格盲孔的阻抗突变＜5%（50Ω±2.5Ω），10GHz 信号的过孔损耗＜0.3dB。PCB 批量厂家每批次抽取 50 块板，每块测试 10 个盲孔，确保电气性能一致性。

机械强度测试。对填充后的盲孔进行 “拉脱测试”，铜填充盲孔的剥离强度需＞1.5N/mm，树脂填充的需＞1.0N/mm，避免后续加工中出现脱落。某 PCB 批量厂家的统计显示，严格检测后，HDI 板的盲孔相关故障率从 2% 降至 0.3%。

批量生产的效率与成本控制

HDI 的精密工艺曾因成本高制约普及，PCB 批量厂家通过技术创新实现了 “高精度 + 低成本”：

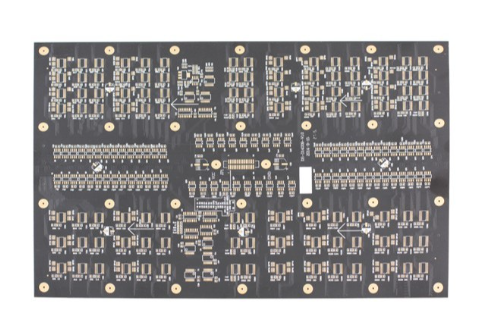

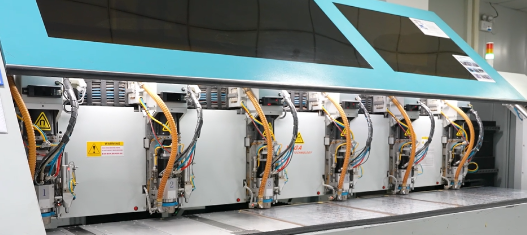

集群式生产。将 10 台激光钻孔机联网，通过中央控制系统分配任务，设备利用率从 60% 提升至 85%，单孔加工成本下降 25%。某厂家的 HDI 产能从每月 5 万㎡增至 10 万㎡，仍保持 99% 的良率。

工艺集成。将 “钻孔 - 镀铜 - 打磨” 集成到一条生产线，减少板材搬运时间（从 2 小时缩至 30 分钟），同时避免二次污染（污染会导致填充不良率增加 1%）。这种集成线让每平方米 HDI 板的加工时间缩短 40%，适合手机厂商的大批量订单（每月百万级）。

HDI 板材的激光钻孔与盲孔填充，是 PCB 批量厂家 “精密制造” 能力的集中体现。从 50μm 的微孔雕刻到 99% 的填充率控制，每一步都彰显着微米级工艺的严谨。随着电子设备对密度和速度的需求升级，这些技术将持续突破极限（如 30μm 孔径、10:1 深径比），为智能终端的创新提供无限可能，而 PCB 批量厂家的规模化生产能力，终将让高端 HDI 技术走进更多寻常设备。
