为信息娱乐系统设计 PCB 需要平衡高速数据传输、严格的信号完整性和降低电磁干扰（EMI），同时满足汽车应用的紧凑和经济高效的需求。在这份综合指南中，我们将揭开高速 PCB 布局信息娱乐设计的秘密，重点介绍信号完整性信息娱乐 PCB、EMI 降低信息娱乐系统和阻抗控制 PCB 设计。

为什么高速 PCB 设计对信息娱乐系统很重要

汽车信息娱乐系统是现代汽车的核心，它将导航、娱乐、连接和驾驶员辅助功能集成到一个界面中。这些系统依靠高速数据传输来处理视频流、实时 GPS 更新以及 USB 3.0、HDMI 和以太网等通信协议。由于数据速率通常超过 5 Gbps，即使是 PCB 中的微小设计缺陷也可能导致信号衰减、串扰或 EMI 问题，从而影响系统性能。

信息娱乐系统的高速 PCB 设计不仅关乎速度，还关乎恶劣汽车条件下的可靠性。温度波动、振动和严格的电磁兼容性（EMC）监管标准增加了复杂性。设计不佳的 PCB 可能会导致代价高昂的重新设计、延迟产品发布，如果关键系统出现故障，甚至存在安全风险。让我们深入了解掌握高速 PCB 布局信息娱乐设计的关键原则和秘密。

秘诀 1：在信息娱乐 PCB 设计中优先考虑信号完整性

信号完整性是任何高速 PCB 的基础，尤其是对于数据必须无失真传输的信息娱乐系统。信号完整性信息娱乐 PCB 设计可确保信号在穿过走线、连接器和组件时保持其形状和时序。信号完整性差会导致数据错误、抖动或整个系统故障。

信号完整性的关键策略：

最小化跟踪长度：使高速信号走线尽可能短，以减少信号延迟和衰减。例如，理想情况下，以 5 Gbps 运行的 USB 3.0 信号的走线长度应小于 6 英寸，以避免重大损失。
使用差分对：信息娱乐系统中使用的 HDMI 和 LVDS（低压差分信号）等高速协议依赖于差分对。确保这些走线在长度上匹配（在 5 mil 以内），以防止偏斜并保持信号时序。
避免尖角：以 45 度角而不是 90 度转弯布线，以防止阻抗不连续性导致信号反射。

我遇到的一个现实挑战是为信息娱乐显示器中的高速视频信号进行设计。我参与的一个项目由于 HDMI 差分对中的走线长度不匹配而出现持续的闪烁问题。在使用仿真工具识别 10 密耳不匹配并重新路由走线后，问题得到了解决，视频质量也得到了显着提高。

秘诀 2：PCB 设计中的阻抗控制大师

阻抗失配是高速设计中信号反射和数据误差的常见罪魁祸首。阻抗控制 PCB 设计对于确保走线的特性阻抗与源阻抗和负载阻抗相匹配至关重要，信息娱乐系统中的单端信号通常为 50 欧姆，差分对通常为 100 欧姆。

如何实现阻抗控制：

计算走线宽度和间距：使用阻抗计算器或Altium Designer等PCB设计软件，根据PCB材料的介电常数（Dk）确定正确的走线宽度和间距。例如，在 Dk 为 4.2 的 FR-4 材料上 50 欧姆走线可能需要 6 密耳的宽度和与接地层的间距 8 密耳。
选择正确的叠层：设计具有专用接地层和电源层的多层 PCB 叠层，为高速信号提供一致的参考。典型的 4 层叠层可能包括顶部和底部的信号层，中间有接地层和电源层。
测试和验证：在原型设计过程中使用时域反射计（TDR）来测量阻抗并识别不匹配。如果偏差超过目标阻抗的 ±10%，请调整走线尺寸或层间距。

在一个汽车项目中，由于阻抗失配为 15 欧姆，我们面临 5 Gbps 以太网线路上的信号反射。通过将走线宽度从 5 密耳调整到 6.5 密耳并使用 TDR 进行验证，我们将阻抗置于规格范围内并消除了反射。此步骤节省了设计周期后期数周的故障排除时间。

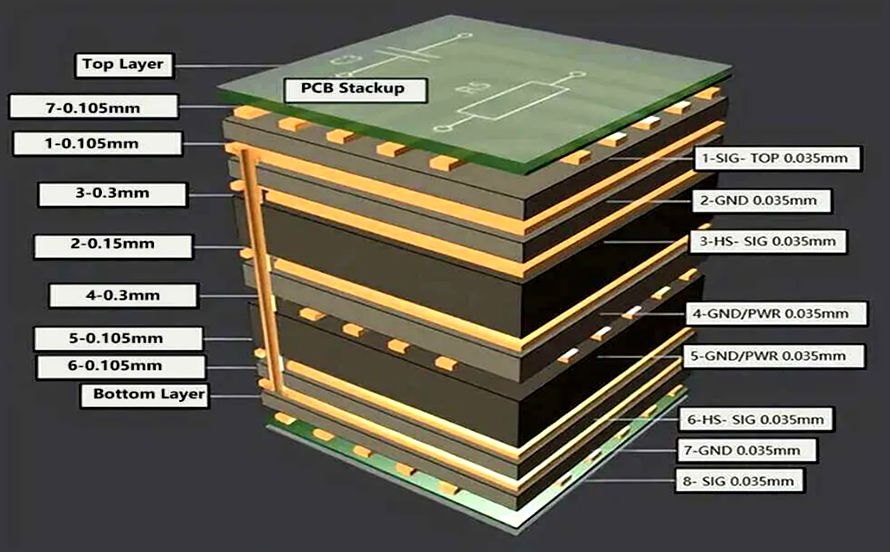

PCB 设计中的主阻抗控制

秘诀 3：专注于降低信息娱乐系统的 EMI

电磁干扰（EMI）会对信息娱乐系统造成严重破坏，导致音频输出噪音、显示器故障或干扰附近的电子控制单元（ECU）。由于车辆的限制很紧，为了满足 CISPR 25 等汽车 EMC 标准，EMI 降低信息娱乐系统的设计是不容谈判的。

实用的EMI降低技术：

实施正确的接地：在高速信号下方使用实心接地层来提供低阻抗返回路径。避免在关键走线下拆分接地层，因为这会产生 EMI 热点。
屏蔽高速信号：在接地层之间布线敏感走线或添加保护走线（两侧的接地走线）以防止串扰和外部干扰。
添加 EMI 滤波器：在IC的电源引脚附近集成了铁氧体磁珠和旁路电容器，以滤除高频噪声。例如，0.1 μF电容器与600欧姆铁氧体磁珠配对，可以有效抑制100 MHz以上的噪声。
使痕迹远离边缘：在PCB边缘附近布线高速走线会辐射EMI。与电路板边缘保持至少 20 密耳的间隙，以最大限度地降低这种风险。

在信息娱乐音频系统的项目中，我们在测试期间注意到输出中的静态噪声。根本原因是来自附近开关稳压器的 EMI。通过添加铁氧体磁珠滤波器并将音频走线重新路由到稳压器之外，我们将本底噪声降低了 30 dB，确保了清晰的音频播放。

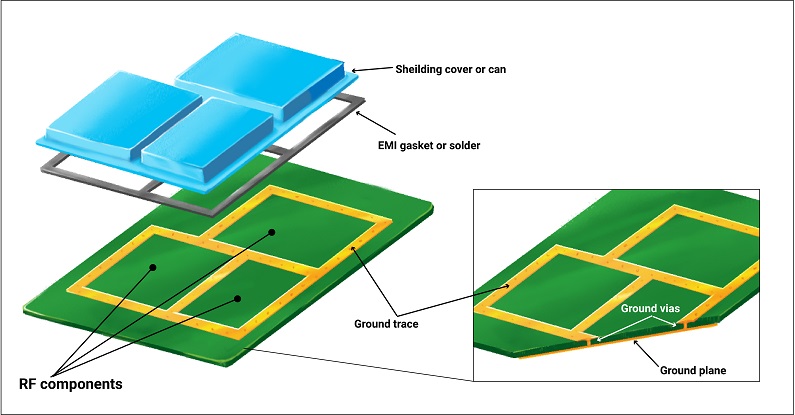

专注于降低信息娱乐系统的 EMI

秘诀 4：优化电力传输以实现高速性能

稳定的电源对于信息娱乐系统中的高速组件（例如处理器和显示驱动程序）至关重要。电源线上的压降或噪声会降低性能并在高速信号中引入抖动。

供电网络（PDN）设计提示：

使用去耦电容器：将去耦电容器（例如，0.01 μF 和 0.1 μF）放置在靠近 IC 电源引脚的位置，以滤除高频噪声。通过将过孔直接放置在电容器焊盘下方，确保环路电感最小化。
设计宽电源走线：使用更宽的走线或平面进行供电，以减少电阻和电感。对于供电 2A 的 3.3V 电源轨，建议使用至少 20 mils 的走线宽度来处理电流，而不会产生明显的压降。
模拟 PDN 阻抗：使用 Cadence Sigrity 等工具来模拟 PDN，并确保阻抗在整个工作频率范围（例如 1 kHz 至 100 MHz）内保持在 1 欧姆以下。

在最近的一个信息娱乐项目中，由于峰值负载期间的电压骤降，我们遇到了高速处理器的随机重启。通过在处理器附近添加一个 10 μF 大容量电容器并优化电源平面布局，我们将电源电压稳定在目标 50 mV 以内，从而解决了该问题。

秘诀 5：在紧凑型设计中管理热挑战

信息娱乐系统通常将高速组件封装在狭小空间内，导致热量积聚，从而降低性能或损坏组件。有效的热管理对于可靠性至关重要。

热管理策略：

使用热通孔：将热通孔放置在处理器等高功率组件下，以将热量传输到接地层或散热器。直径为 0.3 mm 的 4x4 过孔网格可以显着改善散热。
优化元件放置：避免将发热组件聚集在一起。将它们铺在板上以均匀分布热量。
选择合适的材料：选择导热率更高的 PCB 基板，例如 Tg（玻璃化转变温度）为 170°C 的 FR-4，在汽车环境中具有更好的耐热性。

秘诀 6：利用仿真工具进行设计验证

仿真是高速 PCB 设计中的强大盟友，使工程师能够在制造前识别和解决问题。对于重新设计成本高昂的信息娱乐系统，仿真可以节省时间和资源。

仿真工具和技术：

信号完整性仿真：使用 HyperLynx 等工具来模拟信号行为并检测串扰或反射等问题。对于 5 Gbps 信号，请确保眼图显示清晰的开口和最小的抖动（例如，小于 10 ps）。
EMI仿真：ANSYS SIwave等工具可以预测EMI热点，并帮助在测试前优化接地和屏蔽策略。
热模拟：使用 FloTHERM 等工具进行热分析，以确保在最坏情况下温度保持在安全范围内（例如，大多数 IC 低于 85°C）。

在最近的一个项目中，预制信号完整性仿真揭示了两个相距仅 5 密耳的高速走线之间的潜在串扰。通过将间距增加到 10 密耳并添加防护轨迹，我们避免了事后代价高昂的电路板重新旋转。

为汽车信息娱乐系统设计高速 PCB 是一项复杂但有益的挑战。通过专注于信号完整性信息娱乐 PCB 设计、掌握阻抗控制 PCB 设计以及实施 EMI 降低信息娱乐系统策略，您可以创建满足现代车辆需求的可靠、高性能系统。请记住利用仿真工具，优先考虑热管理，并遵循电力传输的最佳实践以确保成功。
