起搏器的最佳生物相容性 PCB 材料是什么？简短的回答是，聚酰亚胺、罗杰斯层压板和某些陶瓷等材料因其生物相容性、高可靠性和承受人体恶劣环境的能力而成为首选。选择合适的起搏器 PCB 基板对于确保长期性能和患者安全至关重要。

为什么材料选择对起搏器PCB很重要

为起搏器设计印刷电路板（PCB）不仅关乎功能，还关乎生死。起搏器是调节心跳的植入式医疗设备，其多氯联苯必须在人体内完美运行多年。这意味着所使用的材料必须具有生物相容性（对身体无毒）、在生理条件（如湿度和温度波动）下经久耐用，并且能够以最小的信号损失保持电气性能。材料选择不当可能会导致设备故障、免疫反应，甚至患者伤害。

作为一名工程师，您的目标是平衡电气性能与生物相容性和可靠性。例如，典型的起搏器 PCB 需要处理阻抗通常在 50-100 欧姆范围内的低功耗信号，同时确保不会随着时间的推移而退化。让我们分解一下满足这些严格要求的关键考虑因素和材料。

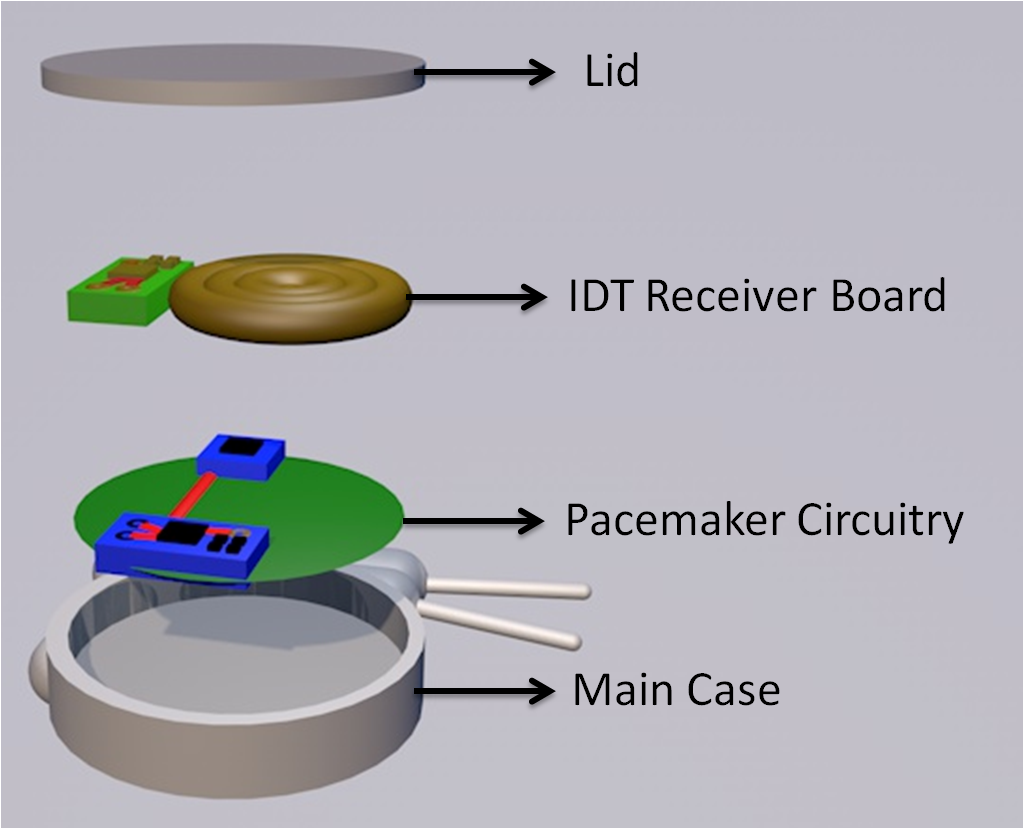

起搏器组件

起搏器PCB基板选择的关键标准

在为起搏器 PCB 选择基板时，您不仅仅是在选择一种材料，而是在确保器件的长期成功。以下是选择起搏器 PCB 基板时需要考虑的关键因素：

生物相容性：该材料不得触发免疫反应或释放有毒物质。它应符合 ISO 10993 等标准，该标准测试细胞毒性和刺激性。
电气性能：低介电常数（Dk）和损耗角正切（Df）对于最大限度地减少信号损失至关重要，尤其是对于现代起搏器中的高频信号。例如，低于 3.5 的 Dk 和低于 0.005 的 Df 通常是理想的。
机械稳定性：基材必须在应力下抵抗开裂或分层。起搏器在每次心跳时都会承受持续的运动，因此灵活性和耐用性是关键。
热阻：该材料必须承受体温（约 37°C）和电路产生的潜在局部热量而不会降解。
耐化学性：接触血液或盐水等体液会腐蚀材料。基材必须能够抵抗水分吸收和化学分解。
小型化：起搏器很小，因此 PCB 基板必须支持细线走线（通常低于 50 微米），以实现紧凑的设计。

考虑到这些标准，让我们探讨一下起搏器生物相容性 PCB 材料中使用的顶级材料。

用于起搏器的顶级生物相容性 PCB 材料

1. 用于医疗植入物的聚酰亚胺 PCB

聚酰亚胺因其柔韧性和生物相容性而成为医疗植入物 PCB（包括起搏器）的首选材料。聚酰亚胺通常用于柔性和刚柔结合 PCB，可以弯曲而不会断裂，使其成为符合身体形状或承受持续运动的设备的理想选择。

主要优点：聚酰亚胺具有高热稳定性（高达 260°C）、优异的耐化学性和低介电常数（约 3.4），确保信号干扰最小。
应用：它广泛用于空间紧张且需要灵活性的起搏器导线和互连。
挑战：聚酰亚胺可能比传统的 FR-4 材料更昂贵，而且其吸湿性（约 1-3%）需要仔细封装以防止长期降解。

对于工程师来说，在为医疗植入物设计聚酰亚胺 PCB 时，聚酰亚胺是一个可靠的选择，尤其是与适当的气密密封搭配使用以防止体液进入时。

2. 高可靠性的陶瓷基板

陶瓷基板，如氧化铝（Al2O3）和氮化铝（AlN），因其卓越的可靠性和生物相容性而被用于心脏起搏器。这些材料通常用于混合动力电路或需要极高耐用性的情况。

主要优点：陶瓷具有出色的导热性（AlN 高达 30 W/mK）、高机械强度和接近零的吸湿性。其介电常数范围为 8 至 10，适用于特定的高密度设计。
应用：用于散热至关重要的起搏器内的电源管理电路。
挑战：陶瓷很脆，加工成本高昂，通常需要专门的制造技术。

陶瓷是一个利基但强大的选择，对于工程师来说，在起搏器的生物相容性 PCB 材料中，陶瓷的可靠性高于灵活性。

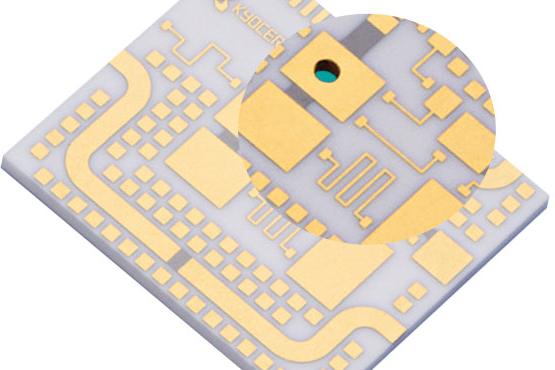

陶瓷 PCB

比较材料选项：哪种最适合您的设计？

在聚酰亚胺、罗杰斯材料和陶瓷之间进行选择取决于您的具体设计需求。以下是指导起搏器 PCB 基板选择的快速比较：

材料生物相容性灵活性介电常数（Dk）成本最佳用例聚酰亚胺 Polyimide高（使用适当的涂层）非常好~3.4中到高柔性电路，引线罗杰斯层压板高（认证等级）低（刚性）3.0-3.5高高频、射频模块陶瓷非常高无（脆）8-10非常高电源管理、混合电路.

设计起搏器PCB的工程师的实用技巧

以下是一些基于行业实践的可行技巧，可帮助您成功设计起搏器 PCB：

尽早并经常测试：使用候选材料对 PCB 进行原型设计，并在模拟身体条件（例如 37°C 的盐溶液）下进行测试，以识别潜在的故障。
与材料供应商合作：罗杰斯公司或杜邦公司（聚酰亚胺）等公司通常提供为植入物量身定制的技术支持和医疗级材料选择。
优先封装：即使是生物相容性材料也会随着时间的推移而降解。使用气密密封或聚对二甲苯涂层来防止体内的水分和离子。
随时了解标准：监管要求不断变化。密切关注 ISO 10993 或 FDA 指南的更新，以确保在起搏器 PCB 的材料认证期间合规。
平衡成本和性能：虽然罗杰斯层压板等高端材料具有卓越的性能，但请考虑在非关键区域采用混合设计（例如，结合聚酰亚胺和 FR-4）以降低成本。

起搏器PCB设计中的实际挑战

让我们谈谈工程师面临的真正挑战。我记得一个项目，一个团队在长期接触体液后，在起搏器PCB中与信号衰减作斗争。初始基板（标准 FR-4）吸收水分（重量超过 2%）并导致阻抗失配，从而导致起搏信号不可靠。改用带有聚对二甲苯涂层的聚酰亚胺基柔性 PCB 解决了这个问题，但成本更高，并且需要重新设计电路布局的部分。这个例子强调了为什么早期材料测试和为起搏器选择生物相容性PCB材料是不容谈判的。

另一个挑战是小型化。现代起搏器正在缩小，一些设计小于 2 cm3。这促使工程师使用支持超细痕量（低于 25 微米）的材料，同时保持可靠性。聚酰亚胺和罗杰斯材料在这里经常大放异彩，但它们需要先进的制造技术，这可能会给预算和时间带来压力。
