无论您是设计下一代起搏器还是对现有布局进行故障排除，本指南都提供了可行的见解，帮助您了解超小型 PCB 设计的复杂性。让我们深入探讨塑造起搏器技术未来的挑战和尖端解决方案。

为什么起搏器PCB小型化很重要

起搏器是调节心律的救生装置，几十年来其设计发生了显着变化。现代患者和医疗保健提供者需要更小、更轻、更高效的设备，以最大限度地减少手术影响并提高长期耐磨性。对于工程师来说，这意味着减少 PCB 占用空间（通常尺寸小至 1.5 cm2 或更小），同时保持可靠性和性能。

小型化还实现了无线通信和更长的电池寿命等先进功能，这对于远程监控和减少更换手术至关重要。然而，实现起搏器 PCB 尺寸减小不仅仅是缩小规模;它需要创新方法来克服空间、电气和热限制。在探索解决方案之前，让我们先分解一下主要挑战。

起搏器PCB小型化的主要挑战

为起搏器设计超小型 PCB 需要平衡尺寸限制与高性能和安全性的需求。以下是电气工程师面临的主要障碍：

1. 空间限制和组件密度

起搏器 PCB 必须在有限的空间内容纳微控制器、电容器、电阻器和电源管理电路。随着设计的缩小，在不影响功能的情况下安装这些组件成为一个难题。例如，典型的起搏器电路可能需要 50 多个组件，但 PCB 面积可能限制在 2 cm2 以下，迫使工程师重新考虑传统布局。

2. 信号完整性和干扰

随着组件封装得更近，电磁干扰（EMI）和串扰的风险也会增加。高频信号通常在 1-10 MHz 范围内，用于传感和起搏功能，如果走线太近或屏蔽不当，可能会退化。在超小型设计中保持信号完整性对于确保准确的心律检测和刺激至关重要。

3. 热管理

较小的 PCB 散热表面积较小，起搏器从电源电路和处理单元产生热量。过热会损坏组件或伤害周围组织，植入式设备的安全工作温度通常低于 43°C。工程师必须解决散热问题，同时又不添加笨重的散热器，从而违背小型化的目的。

4. 制造和装配约束

超小型设计通常需要先进的制造技术，例如微孔钻孔或细间距焊接，这可能成本高昂且容易出现缺陷。例如，可能需要小于 150 微米的过孔直径，但并非所有制造商都拥有始终如一地实现这一目标的精密工具，从而导致可靠性问题。

5. 电源效率和电池限制

由于尺寸限制，起搏器依赖于容量有限的电池。更小的 PCB 必须仍然支持低功耗电路，以延长电池寿命——通常以 10-15 年的运行时间为目标。这需要超高效的元件和设计，以最大限度地降低漏电流，在待机模式下有时低至 1-2 μA。

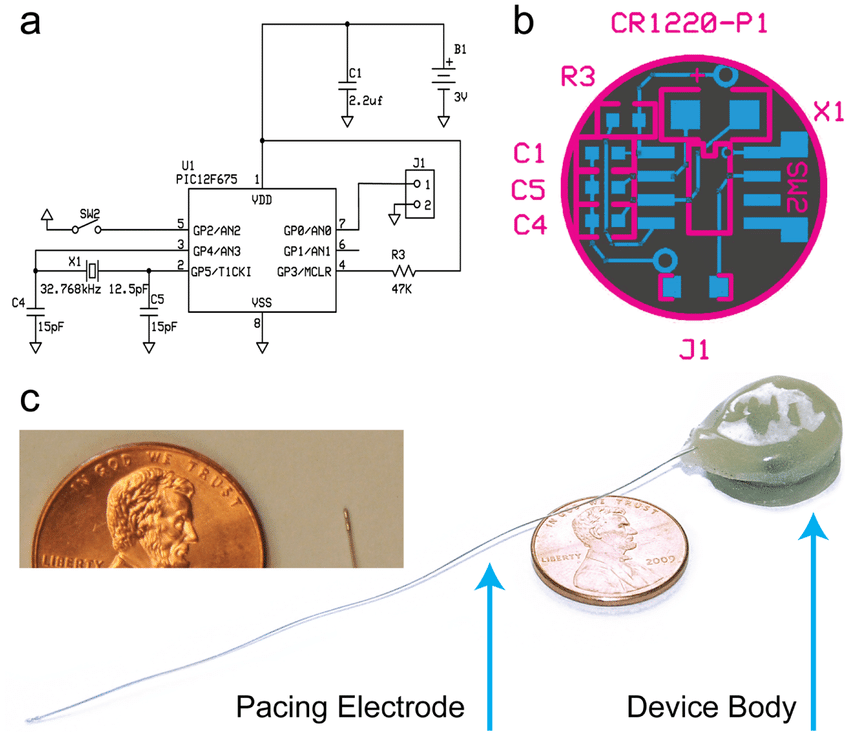

起搏器

超小型 Pacemaker PCB 设计解决方案

尽管存在这些挑战，但 PCB 技术的进步为起搏器小型化提供了可行的解决方案。下面，我们将探讨电气工程师可以实施的关键策略，重点关注我们有针对性的长尾关键词。

1. 起搏器的高密度互连（HDI）

高密度互连（HDI）技术是缩短 Pacemaker PCB 尺寸的游戏规则改变者。HDI 通过使用更细的走线（窄至 50 微米）和更小的通孔，允许在更小的区域内实现更多连接。这使得在仅 1-2 cm2 的占地面积内具有多达 8-10 层的多层板成为可能，在不增加尺寸的情况下包含更多功能。

对于起搏器，HDI 减少了电路板的表面积，同时保持了传感和起搏电路的关键连接。但是，工程师必须确保适当的阻抗匹配（通常以 50 欧姆的信号走线为目标），以避免反射损失。HDI 还需要先进的制造，因此与专业制造商合作至关重要。

2. 起搏器PCB中的微孔技术

Microvia 技术通过微小的激光钻孔（通常直径小于 150 微米）实现层间连接，从而补充了 HDI。在起搏器 PCB 中，与传统的通孔过孔相比，微孔可以节省空间，从而实现更密集的元件放置。例如，带有微孔的电路板可以将与过孔相关的间距减少 30-40%，从而为额外的电路腾出空间。

然而，微孔面临着制造成本较高和热应力下潜在可靠性问题等挑战。工程师应指定 1：1 或更低的纵横比（深度与直径），以确保制造过程中的电镀完整性。过孔疲劳测试，尤其是在 200,000 次应变循环下，对于植入物的长期可靠性也至关重要。

3. 用于 Pacemaker 小型化的组件嵌入

在 PCB 基板中嵌入元件是一种减少表面积的强大技术。它们不是在电路板表面安装电容器、电阻器甚至 IC，而是放置在各层内部，在某些设计中，占用空间最多可减少 50%。对于起搏器来说，这可能意味着将 1 μF 电容器等无源元件直接嵌入有源芯片下方，从而节省关键空间。

嵌入还通过缩短互连长度来提高信号完整性，将高频电路中的寄生电感降低多达 20-30 nH。然而，它需要精确的层压工艺，并且可能会使维修或测试变得复杂。工程师应优先考虑嵌入非关键组件，并使用热通孔来管理嵌入式有源部件的散热。

4. 起搏器PCB薄膜技术

薄膜技术是超小型起搏器设计的新兴解决方案，能够创建层薄至 1-2 微米的电路。这种方法使用沉积技术形成导电和绝缘层，非常适合符合起搏器外壳的柔性或刚柔结合 PCB。薄膜走线可实现低至 10 mΩ/cm 的电阻，支持紧凑布局中的高效供电。

对于起搏器来说，薄膜技术减轻了重量和厚度，有时将电路板轮廓降至 0.1 毫米。它对于将传感器直接集成到 PCB 中特别有用，可以在不增加体积的情况下增强功能。然而，薄膜工艺成本高昂，需要专门的设备，因此成本效益分析对于大规模生产至关重要。

5. 先进材料和叠层优化

除了特定技术之外，材料选择在小型化中也起着至关重要的作用。像 Rogers RO4350B 这样的高频层压板提供低介电常数（约 3.5）和损耗角正切（0.0037 在 10 GHz 时），支持密集布局中的信号完整性。聚酰亚胺等柔性基材还允许可弯曲设计，适合不规则的起搏器形状。

优化PCB叠层同样重要。与 4 层设计相比，具有交替信号层和接地层的 6 层叠层可以将 EMI 降低 20-30%，即使在 1.5 cm2 板中也是如此。工程师还应考虑盲孔和埋孔，以在不牺牲可靠性的情况下最大限度地提高布线密度。

电气工程师的实用设计技巧

要成功实施这些解决方案，请考虑以下为起搏器 PCB 设计量身定制的可行技巧：

尽早并经常进行模拟：在原型设计之前，使用SPICE或Ansys HFSS等工具对信号完整性和热性能进行建模。例如，确保起搏信号上升时间保持在 100 ns 以下，以避免延迟问题。
优先考虑电源平面：将至少一个内层专用于实心接地层，以最大限度地减少噪声，目标是关键电路的环路电感低于 5 nH。
生物相容性测试：确保所有材料和工艺均符合植入式设备的 ISO 10993 标准，特别是对于暴露于体液的薄膜或嵌入式组件。
与制造商合作：尽早与 PCB 制造商合作，确认微孔或 HDI 的功能，因为低于 ±5 微米的公差可能没有普遍支持。

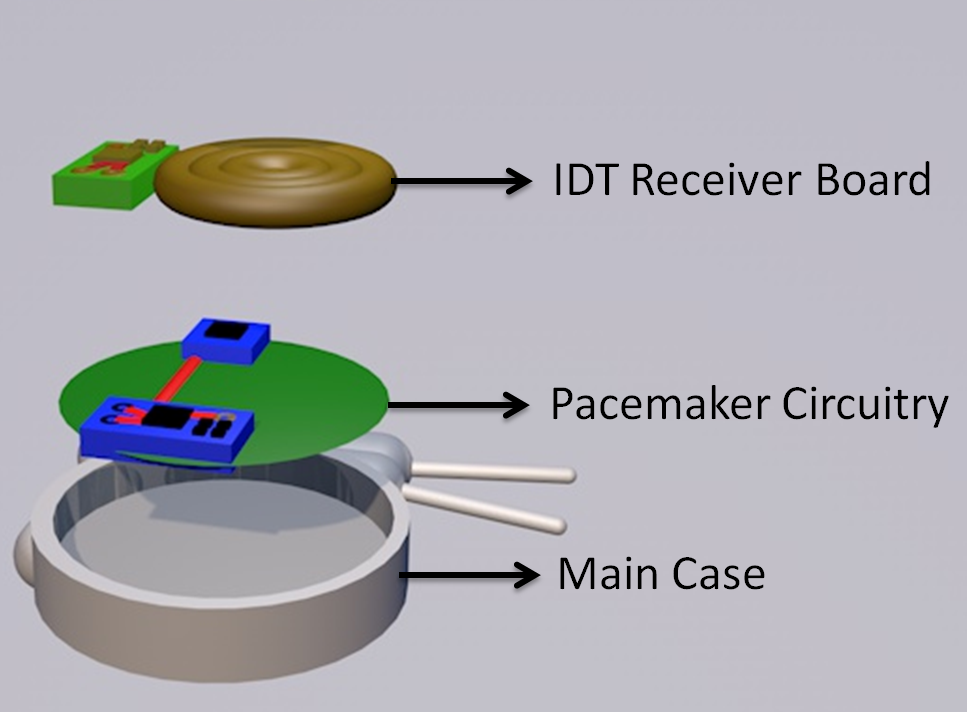

起搏器PCB布局
