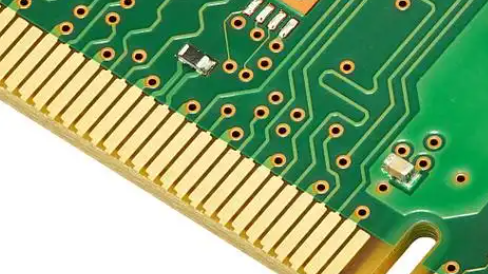

PCB设计时，手指边缘的处理方式就像 “临门一脚”—— 看似微小的差异，却直接影响设备的性能与寿命。手指倒斜边、直角边缘、圆角处理这三种常见工艺，在信号传输、插拔体验、成本控制等方面各有优劣。

信号完整性：高频场景的 “生死抉择”

信号在接口处的传输质量，是三种工艺差异最显著的领域，尤其在高频场景下，优劣立判：

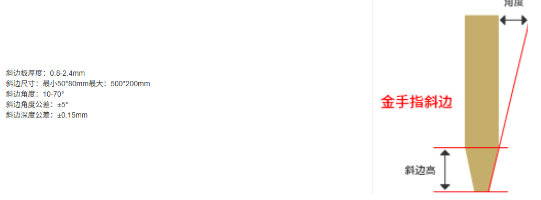

反射损耗的 “量级差距”。直角边缘就像信号传输路上的 “断崖”，当 10GHz 信号到达时，阻抗会从 50Ω 骤升至 70Ω 以上，反射损耗仅 - 15dB（意味着 1/3 的信号被反射）；圆角处理（半径 0.1mm）虽略有改善，但仍像 “陡峭的山坡”，反射损耗提升至 - 18dB；而 45° 倒斜边配合 0.3mm 长度，如同 “平缓的斜坡”，阻抗变化率控制在 3% 以内，反射损耗可达 - 25dB（仅 1/30 的信号被反射）。PCB 批量厂家的 TDR 测试显示，在 5G 基站的 28GHz 射频模块中，倒斜边让信号传输的稳定性比直角边缘高 5 倍，误码率从 1e-9 降至 1e-12。

插入损耗的 “细节决胜”。高频信号的趋肤效应（仅在导体表面 1μm 内传输），让边缘粗糙度成为关键。直角边缘的机械切割痕迹（粗糙度 1-2μm）会导致 28GHz 信号的插入损耗达 1.5dB；圆角处理虽能降低粗糙度至 0.8μm，但弧形过渡会增加信号路径长度，插入损耗仍有 1.2dB；倒斜边通过激光研磨（粗糙度 0.2μm），配合镀金层（导电性更优），能将插入损耗降至 0.6dB。

插拔可靠性：耐用性的 “持久战”

接口的使用寿命与边缘处理工艺直接相关，尤其在频繁插拔场景中，差异会被持续放大：

磨损速率的 “倍数级差异”。直角边缘的锋利棱角会像 “刀片” 一样磨损连接器触点，500 次插拔后，触点镀层（如镀金）的磨损量达 0.1μm（约 50%），导致接触电阻从 5mΩ 升至 50mΩ；圆角处理（半径 0.1mm）能减少磨损，相同次数后磨损量降至 0.05μm，但弧形面的接触压力分布不均，易出现 “局部过热”；倒斜边的 45° 斜面让接触面积增加 30%，压力分布更均匀，500 次插拔后的磨损量仅 0.02μm，接触电阻变化＜10%。PCB 批量厂家的插拔试验机数据显示，倒斜边的平均无故障插拔次数（MTBF）达 1000 次，是直角边缘的 2 倍，圆角处理的 1.5 倍。

防卡滞能力的 “实际体验”。直角边缘在插拔时易与连接器产生 “剐蹭”，尤其在对准略有偏差时，卡滞概率达 5%；圆角处理的弧形面有一定导向作用，卡滞概率降至 2%；倒斜边的斜面本身就是 “导向轨”，能自动纠正 ±0.1mm 的对准偏差，卡滞概率＜0.5%。在医疗设备的频繁插拔场景（如监护仪的电极接口）中，倒斜边让医护人员的操作效率提升 30%，误操作导致的接口损坏率下降 80%。

成本与工艺：量产的 “现实考量”

三种工艺的成本差异直接影响其适用场景，PCB 批量厂家的报价单揭示了其中规律：

加工成本的 “阶梯差”。直角边缘最简单，只需普通机械切割，单块 PCB 的处理成本约 0.5 元；圆角处理需专用磨头，成本增至 1 元（翻倍）；倒斜边因需激光切割 + 角度校准，成本达 2 元（是直角边缘的 4 倍）。对于年产能 100 万块的消费电子设备（如遥控器电池仓），直角边缘能节省 150 万元成本；而对于年产能 10 万块的高端设备（如 5G 基站模块），倒斜边增加的 15 万元成本，远低于因信号不良导致的售后损失（约 50 万元）。

工艺复杂度的 “量产门槛”。直角边缘的工艺成熟，PCB 批量厂家的合格率达 99.9%；圆角处理对磨头磨损较快，需频繁更换才能保证一致性，合格率约 99%；倒斜边的角度和长度精度要求高，初期合格率仅 95%，需通过 AOI 检测剔除不良品，最终合格率稳定在 99%。某汽车电子厂家的测算显示，倒斜边的不良品返工成本约 0.3 元 / 块，但能避免车载连接器的后期故障率（从 1% 降至 0.1%），综合成本反而更低。
