四层板激光钻孔工艺的优缺点-一文搞懂

在现代电子产品的设计与制造中，电路板（PCB）作为核心部件，起着至关重要的作用。随着技术的不断发展，越来越多的电路板使用四层板结构，以满足更高的信号传输需求和更紧凑的设计空间。而在四层板的制造过程中，钻孔工艺是一个非常关键的环节，直接关系到电路板的质量和性能。

激光钻孔作为一种新型的钻孔技术，越来越多地被应用于四层板的生产中。它相较于传统的机械钻孔工艺，在许多方面展现了独特的优势，但也存在一定的不足。本文将详细分析四层板激光钻孔工艺的优缺点，帮助大家更好地理解这一技术。

​四层板的基本结构与激光钻孔的作用

四层板是指由四层电路层和多层绝缘材料构成的印刷电路板。通常，四层板的结构为：顶层（Signal Layer 1）、底层（Signal Layer 2）、中间的两个电源层（Power Layer）和接地层（Ground Layer）。这种设计能够有效减少信号的干扰，保证高速信号的稳定传输。

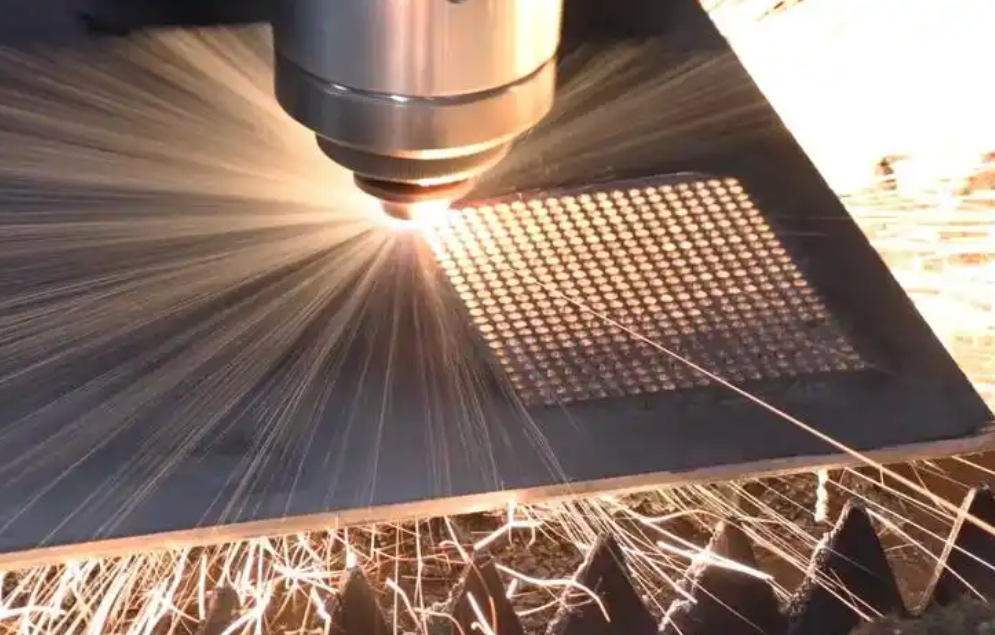

激光钻孔工艺主要用于在四层板的各个层之间打通通孔，通孔用于连接不同层之间的电路。激光钻孔的特点是高精度、高效率且能够适应微小孔径的加工需求，这使得它在现代四层板制造中得到了广泛应用。

激光钻孔的优点

1. 高精度

激光钻孔的最显著优点之一就是其高精度。在传统的机械钻孔中，由于刀具的磨损、振动等问题，很难确保每个孔的精度。相比之下，激光钻孔技术通过精确的光束定位，能够在更小的范围内进行孔径控制，确保孔的尺寸和位置符合设计要求。

此外，激光钻孔技术几乎没有机械摩擦，因此能大大减少孔周围的热损伤，这对于高密度的四层板尤为重要。

2. 可加工小孔

随着电子产品体积的不断缩小，电路板上的孔径越来越小。传统的机械钻孔技术对于小孔的加工能力有限，尤其是当孔径小于0.2mm时，传统工艺往往无法达到高质量的要求。而激光钻孔工艺能够轻松处理微小的孔径，这使得它在高密度四层板的生产中，特别是要求极小孔径和密集孔排列的电路板设计中，展现出巨大的优势。

3. 高效率

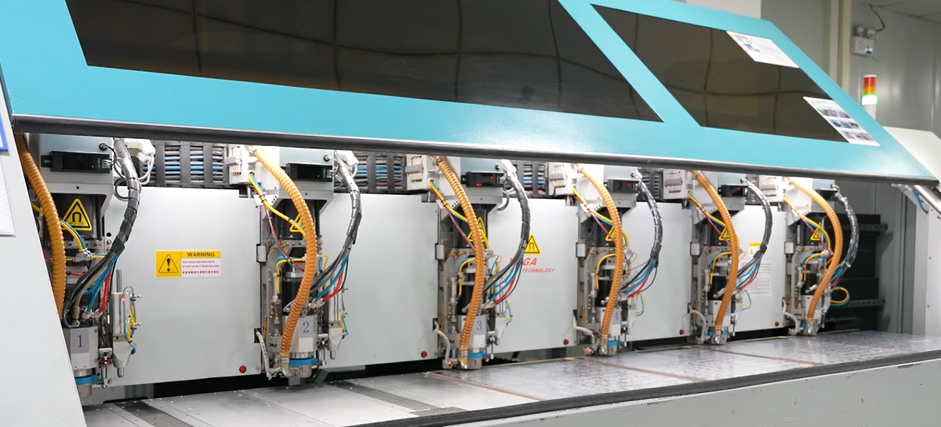

激光钻孔具有高效率的特点。在传统的机械钻孔中，钻头与PCB表面之间的接触会造成一定的摩擦力，导致加工速度较慢。而激光钻孔不需要与工件直接接触，可以在较短的时间内完成孔的加工，从而提高生产效率。此外，激光设备可以在无需更换工具的情况下加工不同尺寸和不同形状的孔，大大节省了时间和成本。

4. 无需钻头更换

传统的机械钻孔需要不断更换钻头，尤其是在钻小孔时，钻头的磨损很快，导致加工效率下降。而激光钻孔不依赖于钻头，因此无需担心钻头磨损的问题，极大提高了生产的连续性和稳定性。

5. 可加工特殊形状的孔

激光钻孔不仅能够加工常规的圆形孔，还能够加工一些特殊形状的孔，如方形孔、长孔等。这对于一些特殊设计的电路板非常有用，能够满足更多元化的设计需求。

6. 适应复杂的多层板设计

在多层PCB的生产过程中，尤其是四层板，激光钻孔能够精确地处理多层间的连接孔。激光钻孔工艺不受层数的限制，能够精确地打通多层电路板之间的孔，保证电路板的连接稳定性。

激光钻孔的缺点

尽管激光钻孔工艺在许多方面都有显著的优势，但它也并非完美无缺，存在一些缺点。

1. 成本较高

激光钻孔设备的价格较高，而且维护成本也相对较高。激光钻孔技术的使用需要较为精密的设备和操作人员，因此整体的生产成本较高。这对于一些低成本的PCB生产来说，可能会增加不小的生产负担。

2. 热影响区域问题

虽然激光钻孔能够减少机械钻孔带来的热损伤，但它仍然会在孔周围产生一定的热影响区域，尤其是在钻较大孔时。热影响区域可能会导致板材发生变形，甚至影响板材的电气性能。因此，在高频电路和对热敏感的应用中，激光钻孔可能会存在一定的限制。

3. 激光功率有限

激光钻孔虽然能够处理小孔，但在孔径较大的时候，激光的功率可能会受到限制。过大的孔径可能需要使用更高功率的激光设备，或者采用多次加工的方式，这会增加加工时间和设备的负担，降低生产效率。

4. 材料限制

激光钻孔虽然适用于大多数PCB材料，但对于一些高密度、高硬度的材料，激光钻孔的效率和质量可能会受到影响。例如，某些硬度较高的陶瓷材料，激光钻孔可能不如传统钻孔工艺效果好。因此，在选择激光钻孔时，必须根据材料的特性来评估是否合适。

5. 孔的形状限制

尽管激光钻孔可以加工多种形状的孔，但对于一些特别复杂的孔形状，激光技术仍然存在一定的局限性。例如，具有多个角度或特别复杂的几何形状的孔，激光钻孔可能无法达到要求的精度和效果。在这种情况下，传统的机械钻孔技术可能会更为适合。

四层板激光钻孔工艺在现代电子产品的生产中发挥着重要作用，其高精度、高效率和可加工微小孔径的优势，使得它在高密度、多层电路板的制造中展现出广阔的应用前景。然而，激光钻孔工艺也存在一定的缺点，如较高的成本、热影响区域问题以及材料和孔形状的限制。因此，在选择是否采用激光钻孔技术时，生产厂商需要根据具体的设计要求和生产条件做出权衡。
