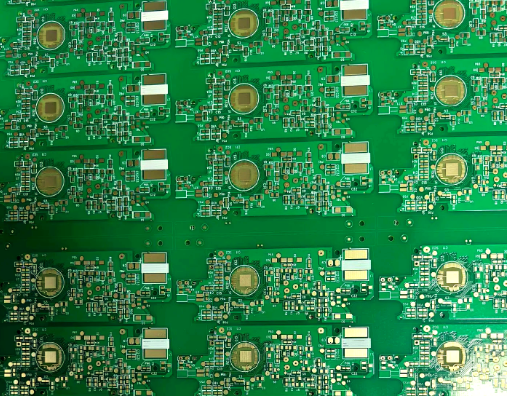

在PCB（印刷电路板）设计过程中，敷铜是一个至关重要的环节。所谓敷铜，是指将PCB上未使用的空闲区域覆盖上一层铜，这一过程通常用来改善电路板的性能。敷铜的作用主要体现在降低地线阻抗、提高抗干扰能力、降低电源压降，以及减少环路面积等方面。

正确的敷铜设计能够极大提升电路的稳定性和可靠性。根据不同的电路需求，PCB敷铜的方式和方法会有所不同。本文将详细介绍几种常见的敷铜方式，并根据其特点分析如何在实际设计中选择最合适的敷铜方式。

PCB敷铜的基本原理

敷铜的主要目的是通过覆盖空闲区域的铜，来实现电气性能的优化。通常，敷铜会连接到电源或地线，通过增加铜箔的面积来降低电阻，从而减少电流的损失。同时，敷铜也能提高抗干扰能力，通过有效的电磁屏蔽来保护敏感电路免受外界噪声的影响。

此外，敷铜还能够减少PCB板的总电感，帮助提高电源的稳定性，尤其是在高频电路设计中，良好的敷铜布局可以显著提高信号的质量和系统的可靠性。

PCB敷铜的主要方式

2.1 大面积敷铜

大面积敷铜是指将PCB板上的大面积空闲区域完全覆盖铜箔，这种方式通常应用于大电流电路或高频电路的设计中。大面积敷铜的主要优点是能够加大电流的承载能力，减少电流损耗。同时，它还能起到良好的屏蔽作用，减少外界电磁干扰对电路的影响。

2.1.1 优点

2.1.2 缺点

2.1.3 解决方案

为了解决大面积敷铜可能引起的翘曲和起泡问题，通常会采取以下措施：

2.2 网格敷铜

网格敷铜通常是指在PCB板上用交错的线路或网格形式覆盖铜箔。这种方式主要起到屏蔽作用，可以有效减少电磁干扰和提高电路的稳定性。网格敷铜通常应用于高频电路中，特别是那些对抗干扰要求较高的电路。

2.2.1 优点

2.2.2 缺点

可能引发电路干扰：由于网格是由交错走线组成的，在某些高频电路中，网格的设计可能导致“电长度”与工作频率发生共振，进而引发电路异常，甚至导致电路不能正常工作。
对低频电路效果有限：网格敷铜的优势主要体现在高频电路中，对于低频电路来说，网格敷铜的效果相对较差，甚至可能会增加电流的损耗。

2.2.3 解决方案

为了避免网格敷铜导致的电路干扰，设计人员应根据电路的工作频率来调整网格的设计：

敷铜设计中的常见问题与解决方法

3.1 敷铜引起的电路短路

在敷铜设计中，如果铜箔没有良好的隔离或布线设计，可能会导致铜箔与电源或地线发生接触，进而引发电路短路。为了避免这种情况，设计人员应注意铜箔的布置，确保铜箔与其他信号线、元器件之间有足够的距离。

3.2 敷铜对信号传输的影响

大面积敷铜虽然能有效提高电流承载能力，但也可能导致信号的反射或失真。尤其是在高频电路中，敷铜对信号传输的影响较大。为了避免这一问题，设计人员应合理布置信号线，避免敷铜区域直接接触到高速信号线。

3.3 敷铜区域的均匀性

敷铜区域的均匀性对于PCB的性能和可靠性至关重要。不均匀的敷铜可能导致板材的热应力分布不均，从而引发翘曲或变形。设计时，应确保敷铜区域的均匀分布，避免局部铜箔过厚或过薄。

PCB敷铜是提高电路板性能和可靠性的有效手段。不同的敷铜方式有不同的应用场景和优缺点，设计人员应根据电路的需求，合理选择合适的敷铜方式。大面积敷铜适用于大电流电路和高功率电路，而网格敷铜则更适用于抗干扰要求较高的高频电路。
