如何减少PCBA生产中的变形问题？

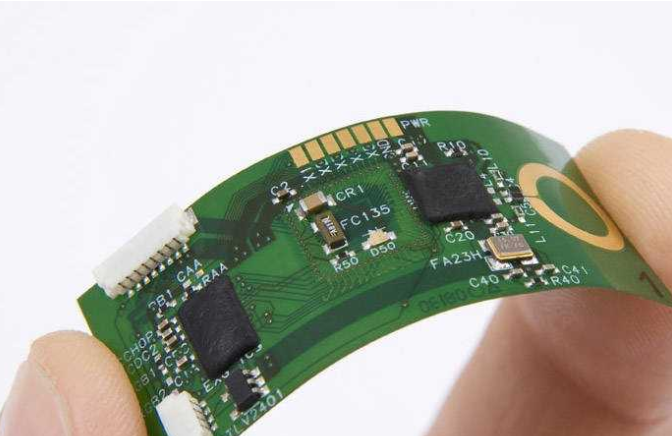

PCBA（印刷电路板组件）的变形问题直接关系到产品良率与长期可靠性。当0.6mm厚度的电路板在回流焊中发生超过0.75%的翘曲时，表面贴装元件的焊接合格率将骤降40%以上，甚至导致价值数百万的整批产品报废。

一、设计优化：从源头阻断变形基因

元件布局的均衡性原则
在PCB设计阶段，重量分布的对称性比局部布线优化更为关键。当某区域集中布置大功率芯片或重型连接器（如CPU散热模块或电池接口）时，该位置的局部压强可能超过标准值3倍，导致回流焊链条支撑点发生塑性变形。理想方案是采用“重心居中+四角配重” 策略——将核心IC置于板中心，四个角落配置等重的被动元件（如电容/电感），使重量分布差异控制在±8%以内。

铺铜设计的对称法则
大面积的铜箔铺设在电路板热变形中扮演着双重角色：作为散热通道的同时，也成为应力源。当A面设计80%铺铜率而B面仅20%时，蚀刻后因铜箔收缩差异导致的翘曲可达1.2mm/m。解决方案包括：

• 采用网格化铺铜替代实心铜层，使热膨胀系数(CTE)降低30%

• 在稀疏面添加平衡铜块（dummy copper），确保双面铺铜率差异≤15%

• 电源层采用十字分割法，避免整层铜箔引发的各向异性

拼板结构的力学优化
V-CUT虽提升分板效率，却成为结构刚性的“阿喀琉斯之踵”。当V-CUT深度超过板厚2/3时，拼板抗弯强度下降70%。先进方案采用三阶复合拼板：

• 外围矩形区用浅V-CUT（深度≤35%板厚）

• 异形板区域改用邮票孔+微连接点（孔径0.6mm，间距1.5mm）

• 敏感区域增加增强筋（厚度0.4mm的FR-4条带）

基板厚度的科学选择
在满足产品厚度要求下，1.6mm板厚比1.0mm的抗弯强度提升300%。当必须使用≤1.0mm薄板时，建议在贴片区域下方设置加强钢片支架（厚度0.3mm，面积覆盖率≥60%），可降低回流焊变形量达45%。

二、热管理：温度曲线的精妙控制

回流焊的温度驯服术
无铅焊接中235-245℃的峰值温度如同一把双刃剑。采用帐篷式温度曲线（加热-保温-回流-缓冷四阶控制）比传统三角曲线减少热变形52%。关键参数包括：

• 升温斜率：控制在1.5-2℃/秒，防止热冲击导致的玻璃纤维分离

• 均温时间：150-180℃区间保持90秒，消除PCB内部温差

• 冷却速率：≤4℃/秒的缓冷避免Z向收缩应力集中

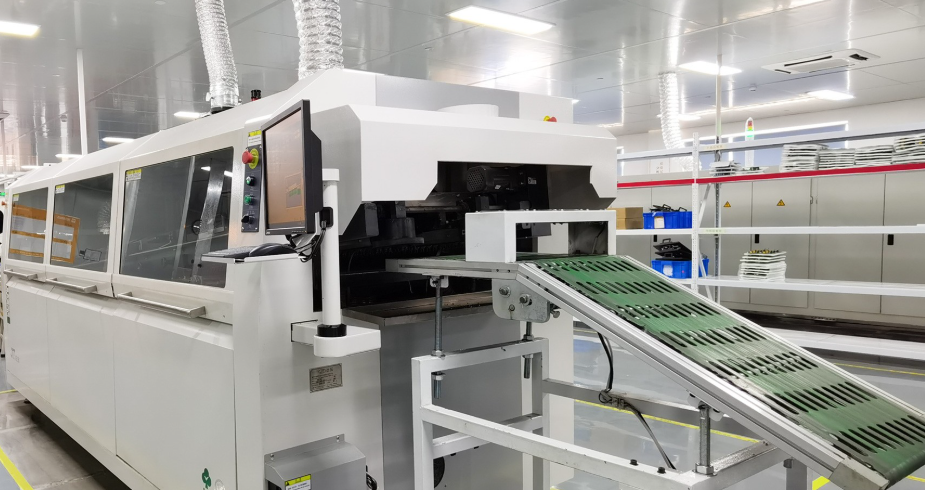

波峰焊的动态平衡法
针对插件元件焊接，双波峰系统配合氮气保护可降低热变形：

• 第一波峰（湍流波）：温度245±5℃，接触时间3秒，去除氧化层

• 第二波峰（层流波）：温度235±3℃，接触时间4秒，形成可靠焊点

• 氮气浓度≥99.9%的环境中，焊料氧化率降低80%，减少温度波动

烘烤工艺的精准调控
阻焊油墨固化环节中，150℃烘烤温度已超过普通Tg材料的玻璃化转变点。采用阶梯升温法（80℃→110℃→150℃分段保温）配合垂直悬挂工装，比传统水平放置变形量减少60%。关键控制点：

• 升温速率≤3℃/分钟

• 强风循环方向平行于板面

• 150℃保温时间精确至±30秒

冷却过程的应力释放
热风整平后直接水冷如同给PCB“淬火”，引发微裂纹风险。应设置三级冷却区：

• 气浮床缓冷区：250℃→180℃（时间≥30秒）

• 大理石平台均温：180℃→80℃（自然对流）

• 去离子水洗区：水温保持40±5℃

三、机械应力控制：刚柔并济的约束艺术

过炉托盘治具的力学设计
当处理超大尺寸板（>300mm）或超薄板（<0.8mm）时，复合夹持托盘系统成为终极解决方案：

• 底层托盘：2.0mm厚殷钢合金（热膨胀系数1.5×10⁻⁶/℃）

• 上层压盖：开窗式碳纤维框架（开窗率≥70%）

• 定位销：陶瓷材质，公差±0.05mm
  此系统在服务器主板生产中成功将变形量从1.2%压缩至0.3%，代价是单板加工成本增加15%。

V-CUT替代技术突破
激光切割的微连接阵列正在革新传统分板工艺：

• 采用30μm紫外激光在板间切割蜂巢结构

• 保留直径0.1mm的微连接点（密度200点/dm²）

• 分板时只需施加0.5N/mm的轻压力
  该技术使拼板在回流焊中保持刚性，分板后边缘毛刺≤20μm

自动化搬运的智能防护
在SMT产线转移环节，气悬浮机械手配合真空吸附夹具可消除机械应力：

• 吸附压力智能调节（0-5kg可调）

• 接触面采用硅胶微针阵列（针尖直径50μm）

• 运动加速度控制在0.3G以下
  实测显示比传统夹爪减少板面应力损伤92%

存储系统的微应力管理
半成品板的存放架需满足双曲线支撑原理：

• 竖插架倾斜角度：7±0.5°

• 插槽间隙：板厚+0.15mm

• 环境湿度：45±5% RH
  配合定时自动旋转系统（每2小时旋转90°），可预防重力蠕变变形

四、材料科学：分子级的稳定性革命

高Tg材料的进阶应用
当工作温度超过140℃时，普通FR-4的弹性模量衰减80%，而高Tg材料（Tg≥170℃）在相同条件下仅衰减35%。新一代纳米填料型高Tg板材（如松下Megtron6）通过以下机理提升稳定性：

• 二氧化硅纳米球（直径50nm）填充树脂空隙

• 形成三维网状增强结构

• Z轴CTE降至40×10⁻⁶/℃，比传统材料降低45%

CTE匹配的层压艺术
六层板结构中，通过非对称叠层设计补偿变形：

Layer1：铜厚18μm（信号）
Layer2：2116半固化片
Layer3：芯板0.2mm（电源）
Layer4：芯板0.3mm（接地）
Layer5：2116半固化片
Layer6：铜厚18μm（信号）

配合纬向半固化片预拉伸处理（拉伸率0.8%），使层间CTE差异≤5×10⁻⁶/℃

吸湿防护的分子屏障
在85℃/85%RH环境中暴露48小时后，普通PCB吸水率可达0.8%，引发0.6mm翘曲。采用纳米级密封技术：

• 等离子体聚合涂层：厚度2μm，阻水率提升10倍

• 氟改性环氧树脂：吸水率≤0.15%

• 真空包装：铝箔袋内放置分子筛干燥剂

PCBA变形控制是一场贯穿产品全生命周期的系统工程。从设计阶段的铺铜对称法则、制造环节的帐篷式温控曲线，到材料创新的纳米填料技术，每个环节0.1%的改进累积成质的飞跃。当我们将变形量从0.8%压缩至0.3%，意味着贴片精度从±35μm提升至±12μm，产品寿命延长3倍。
