车载PCB的AEC-Q100认证是什么？

原创于 2025-06-13 14:44:33 发布 · 1k 阅读

CC 4.0 BY-SA版权

文章标签：

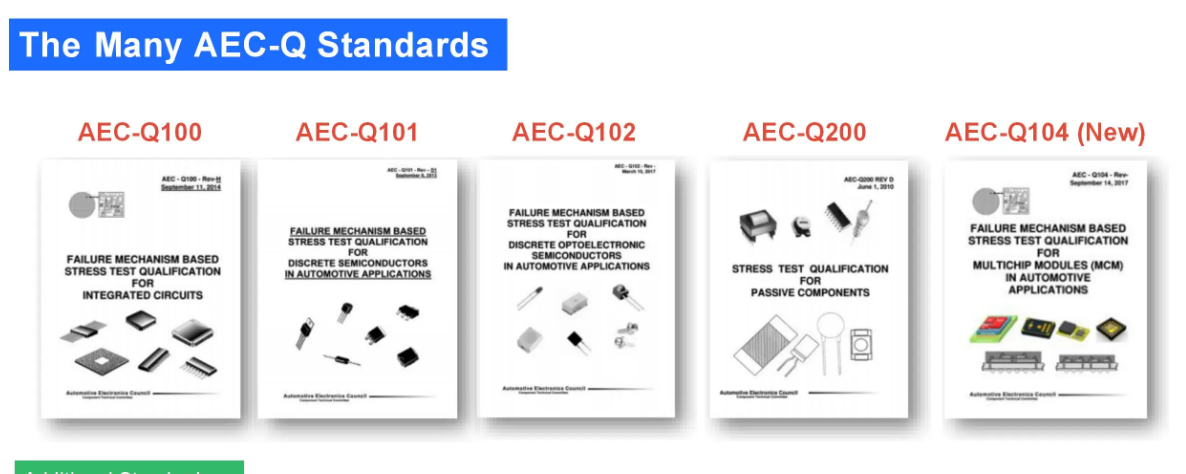

汽车行驶时，PCB面临的环境极其严苛。发动机舱温度可达150℃，冬季寒冷地区低至-40℃。车身震动与湿度变化也是常态。AEC-Q100认证就是针对这些挑战而设立的行业门槛。它由克莱斯勒、福特和通用汽车共同推动建立。该认证是汽车电子行业的通用标准。它确保车载电子部件在极端条件下保持稳定工作。

认证测试的核心：

1. 境应力测试

环境测试模拟汽车的真实工作环境。温度循环测试（TC）要求PCB在-40℃至125℃之间反复循环1000次。这个测试暴露材料热膨胀系数不匹配的问题。比如焊点可能因反复膨胀收缩而断裂。高加速应力测试（HAST）将PCB置于85℃和85%湿度环境中。它检验防潮设计与材料耐腐蚀性。潮湿环境容易导致金属线路氧化或短路。

2. 寿命与耐久性测试

高温工作寿命测试（HTOL）让PCB在125℃高温下连续运行1000小时。这个测试加速元器件老化过程。它暴露设计缺陷如散热不足或材料退化。软错误率测试（SER）专门针对辐射干扰。汽车环境中存在宇宙射线和电磁干扰。这些干扰可能引发存储器数据错误。该测试确保PCB在辐射环境下维持数据完整性。

3. 机械与封装测试

车载PCB需承受持续震动。机械冲击测试模拟车辆颠簸或碰撞场景。测试中施加1000g加速度冲击力。它检验元器件焊接强度和结构稳固性。邦线拉力测试（WBP）检测芯片引线连接强度。引线脱落会导致信号传输中断。该测试要求拉力强度符合Cpk>1.67的工艺标准。

认证的三大特殊要求

1. 温度等级匹配

不同位置的PCB温度要求不同。发动机控制单元需耐受150℃高温。娱乐系统可能仅需85℃。AEC-Q100划分了四个温度等级：

Grade 0：-40℃~150℃（发动机舱核心控制器）

Grade 1：-40℃~125℃（电机驱动模块）

Grade 2：-40℃~105℃（车载充电器）

Grade 3：-40℃~85℃（中控娱乐系统）

选错等级会导致认证无效。厂商必须按实际装车位置匹配测试条件。

2. 零失效与量产管控

认证要求三个非连续生产批次的样品。每批次77片PCB参与测试。所有测试项目必须零失效。一个焊点断裂或一个电容故障都会导致认证失败。量产环节需满足制程能力指数Cpk≥1.67。这保证每批产品稳定性。传统消费电子允许的缺陷率是几百PPM（百万分之一）。车规级要求是零缺陷。

3. 多维度补充认证

AEC-Q100只是基础门槛。安全关键系统还需通过ISO 26262功能安全认证。例如刹车控制PCB需要ASIL D级冗余设计。软件系统需符合MISRA-C编码规范。它禁止使用动态内存分配等高风险操作。生产环节必须通过IATF 16949质量管理认证。它要求全流程可追溯。从晶圆来源到封装批次都要记录。

认证的局限性

许多厂商误以为通过AEC-Q100就万事大吉。其实它只能验证抽样批次的可靠性。量产后的工艺波动可能引发问题。某国产MCU通过认证后量产时，封装厂未管控焊线压力。结果导致-40℃下引脚断裂。该问题在认证抽样中未被发现。认证也不涉及功能安全设计。某欧洲厂商的MCU通过HTOL测试，但未设计时钟冗余。结果车辆高温行驶时时钟丢失，导致转向系统失效。
