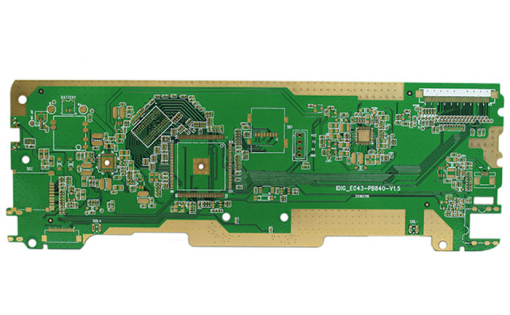

四层PCB板结构设计

既要保证信号传输纯净度，又要维持电源稳定性。随着5G和AI芯片普及，四层板设计已从“连通电路”升级为“驾驭电磁能量”的系统工程。

层叠结构是基础：

对称层压是防变形的首道防线。非对称叠层（如TOP-0.2mm/GND-0.6mm/PWR-0.6mm/BOTTOM-0.2mm）在回流焊时会产生＞0.3%的翘曲，导致BGA焊点开裂。理想结构需满足：

• ​铜箔对称分布（外层1oz/35μm，内层0.5oz/17.5μm）

• 介质层等厚匹配（PP片0.2mm + 芯板0.8mm组合）

层序选择决定噪声隔离度。高频电路（如射频模块）优先采用 “信号-地-电-信号” 结构（方案A），地平面直接屏蔽电源噪声。大电流设备（电机驱动）改用 “信号-电-地-信号”（方案B），降低电源回路阻抗。

电源与地平面遵循什么？

电源分割需遵循“三区法则”。单电源层最多分割3个电压域（如3.3V/5V/12V），分割线宽度≥0.5mm防止爬电。关键技巧：

• DDR4内存的1.2V与2.5V用磁珠隔离

• 模拟电源（如ADC供电）单独分割，边缘加装接地guard ring

地平面完整性高于一切。地平面裂缝会使高速信号回流路径绕行，某千兆网口因地层开槽导致阻抗突变65Ω，引发信号反射。必须做到：

• 禁止在地层走线

• 数字/模拟地通过磁珠单点连接

• 板边预留5mm无铜区，防止加工变形

信号层怎么设计？

高速信号走线三原则：

1. 优先参考地平面：时钟线（＞25MHz）必须贴近地层，相比电源层参考可使辐射降低6dB

2. 跨层换参考时加接地过孔：HDMI差分对换层时，每对过孔旁添加接地过孔提供回流路径

3. 长度匹配先于等距：PCIe差分对长度差＞5mil（0.13mm）会导致155Mbps信号时序偏移0.6ps

敏感电路的隔离艺术：

• 晶振周围挖空电源层，形成“电磁孤岛”

• 模拟信号区（如传感器输入）地层开槽，与数字域隔离

• 射频走线采用“地-信号-地”的共面波导结构，两侧布置0.3mm接地铜带

热管理与EMC：

散热过孔阵列的双重使命：

• 在FPGA下方布置0.3mm直径过孔（深径比≤8:1），间距1mm

• 过孔兼作电磁屏蔽墙，10GHz频段衰减达40dB

铜箔载流与热阻的量化控制：

电流值最小线宽铜箔处理方案5A1.2mm外层1oz铜20A3.0mm局部2oz加厚50A8.0mm嵌入铜块+散热孔

特殊场景设计指南

56Gbps超高速链路：

• 放弃FR4板材，改用Rogers RO4350B（介电常数公差±0.05）

• 带状线结构优于微带线，插损降低30%

• 金手指区域阻焊开窗负公差（比焊盘小0.05mm）

高密度模块布局：

• BGA芯片下方采用“正反贴装”：顶层放去耦电容，底层布置终端电阻

• 0.5mm间距BGA过孔采用激光盲孔（孔径0.1mm），避免通孔破坏平面层

四层PCB的本质是在有限空间内构建电磁秩序。电源平面是能量的动脉，地平面是信号的根基，而精妙的层叠结构如同电路板的“脊椎”，支撑起高速与高密度的双重挑战。
