射频电路：传输线拐角史密斯圆图分析

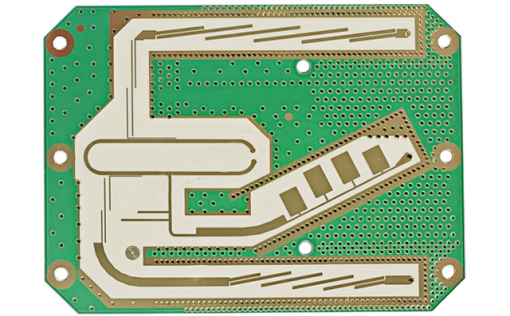

在射频电路设计中，传输线拐角是不可避免的结构。但看似简单的拐角，却会带来信号完整性问题。当高频信号经过拐角时，传输线的有效宽度会突然变化。这个变化会导致局部阻抗突变。信号这时会感受到“道路突然变宽”的阻抗变化，一部分能量被反射回信号源。这种现象就像水流遇到河道突然变宽处产生漩涡一样。

要分析这种影响，史密斯圆图是射频工程师的关键工具。这个圆图是1939年由菲利普·史密斯发明的。它把复杂的阻抗数据“折叠”进一个单位圆里。圆图中心代表理想的匹配点（例如50Ω）。实轴最左端对应短路点（阻抗为0），最右端代表开路点（阻抗无穷大）。上半圆区域表示感性阻抗，下半圆区域表示容性阻抗。

当传输线出现拐角时，在史密斯圆图上会有明确反映。以最常见的直角拐角为例。直角结构会使拐角处的有效线宽变大。这导致局部阻抗下降。在圆图上，原本在中心点的阻抗会向左下方移动。移动的距离取决于拐角的尺寸和工作频率。阻抗点离中心越远，说明反射越强，匹配越差。

工程师在圆图上观察这个偏移时，能直接估算出反射系数增大的程度。反射系数Γ的公式为Γ = (Z - Z0)/(Z + Z0)。Z是拐角处的实际阻抗，Z0是传输线特性阻抗。阻抗突变越大，Γ的模越接近1，意味着更多能量被反射而非传输到负载。

实际设计中，改善拐角效应有成熟方法。将直角改为45°斜切角或圆弧角是最常见的优化。斜切角能减少多余金属面积。圆弧角则提供平缓过渡。这两种结构都使阻抗变化更缓慢。在史密斯圆图上，优化后的阻抗点偏移明显减小。偏移轨迹更贴近中心区域，证明反射得到抑制。

使用圆图分析时，工程师遵循三步法：定位原始阻抗点，预测拐角引起的移动方向，评估对系统匹配的影响。例如一个初始阻抗点在圆图中心（50Ω匹配状态），经过直角拐角后，点会移向左下方（如30Ω容性区）。这个偏移量直接显示电压驻波比（VSWR）的恶化程度。现代设计软件能自动模拟此过程，但理解圆图背后的物理意义仍不可或缺。

在5G和毫米波等高频应用中，拐角效应更敏感。此时即使微小阻抗扰动也可能导致信号失真。借助史密斯圆图的直观分析，工程师能快速验证不同拐角结构的效果。最终在电路效率和布局复杂度之间找到平衡点。
