工控六层板从设计到量产的核心法则

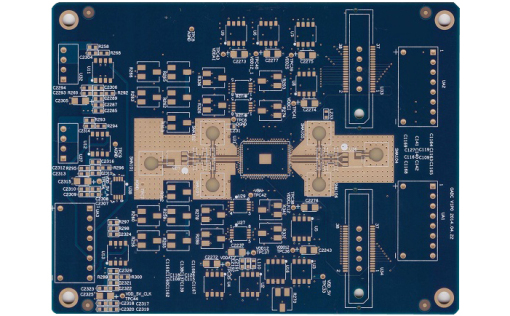

工控领域的电路板如同钢铁战士，需要在高温、震动、电磁干扰的战场中稳定作战。六层板凭借其多层屏蔽和电源完整性优势，已成为工业控制设备的首选方案。

一、设计阶段：

1. 层叠结构的黄金配置

工控六层板推荐采用「信号-地-信号-电源-地-信号」结构（S-G-S-P-G-S），该方案有两大核心优势：

• 电源完整性：电源层（PWR）与相邻地平面（GND）形成电容耦合，实测电源噪声降低50%

• 信号隔离：高速信号层（如第3层）被地平面上下夹持，串扰幅度＜5mV（行业标准为＜20mV）

特殊场景优化：

• 多电压系统（如24V继电器+5V MCU）需对电源层分割，隔离间距≥1.2mm防止电弧放电

• 高频模块（如PLC通信单元）采用Rogers 4350B混压结构，插损降低0.3dB/inch

2. 布线避坑指南

• 时钟信号：优先布设在中间信号层（第3层），两侧布置接地过孔（间距≤5mm）

• 大电流路径：电源输入线宽≥2mm（1oz铜厚载流3A），避免多根细线并联导致的电流不均衡

• 敏感信号：模拟信号与数字信号层垂直交叉走线，间距≥3倍线宽

二、生产阶段：

1. 基材选择的硬指标

工控板必须通过三项严苛测试：

• 耐湿热：130℃/85%RH条件下持续1000小时无分层（普通FR-4仅能维持500小时）

• 抗CAF：耐离子迁移电压≥1000V（采用超低玻纤纱含量的IT-180A板材）

• 热稳定性：Z轴膨胀系数＜3.0%（防止BGA焊点在冷热循环中开裂）

捷配PCB采用生益S1000-2M基材，其玻璃化温度（Tg）达180℃，相比普通FR-4耐温性提升40%

2. 关键工艺参数

• 层压精度：层间对位偏差≤25μm，防止盲埋孔错位导致的阻抗突变

• 铜厚控制：内层1oz铜箔经电镀加厚至2oz，载流量提升30%

• 阻焊工艺：使用太阳油墨TXR-317，涂层厚度≥15μm，耐酸碱测试通过200小时

三、制造验证：

1. 可靠性测试矩阵

• 热冲击：-55℃~125℃循环500次，焊点剪切力＞5kgf

• 振动测试：20-2000Hz随机振动3小时，元器件位移＜0.1mm

• 盐雾腐蚀：5%NaCl溶液喷雾96小时，表面绝缘电阻＞100MΩ

• 高压绝缘：AC 3000V/60s无击穿，漏电流＜1mA

• EMC预检：30-1000MHz辐射发射＜30dBμV/m

2. 失效分析技术

• 3D X射线：检测0.02mm的BGA空洞和微裂纹

• 红墨水试验：定位焊接应力集中区域

• 切片分析：测量孔铜厚度均匀性（目标值≥25μm）

通过百万级激光DI直写设备升级上线，达成了制程升级，助力工业设备突破10万小时无故障运行里程碑。
