PCB六层板自动化生产如何控制误差

一、六层板生产的误差痛点

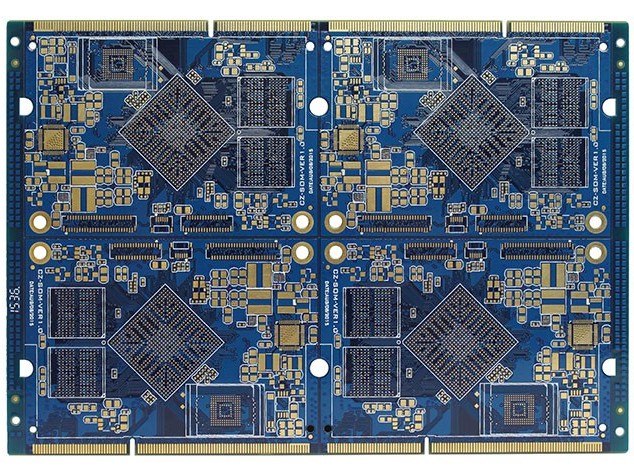

六层PCB板因具备复杂的信号传输层和电源分配网络，广泛应用于5G通信、工业控制等高端领域。其制造精度要求达到±0.025mm，但传统人工操作存在三大误差源：

1. 定位偏差：人工叠板时铝片/垫板错位导致钻孔偏移，某企业统计显示人工操作使0.2mm间距通孔的偏移率高达12%；

2. 应力损伤：手工搬运6层板（厚度1.6mm）时，弯折应力超过0.3mm临界值，造成内层线路断裂；

3. 工艺参数波动：人工调节回流焊温度时，±5℃的波动会导致焊点空洞率从5%激增至18%。

二、自动化设备的技术突破

1. 智能上下料系统

• 斜立式收放板机采用30°倾斜层叠结构，通过真空吸附分隔板件，使6层板换料效率提升15%，划伤率从0.5%降至0.1%；

• 六轴机器人配合CCD视觉定位，实现±0.01mm的钻孔上料精度，解决传统叠板导致的层间错位问题。

2. 高精度加工设备

• 激光直接成像（LDI）设备替代传统菲林曝光，线宽控制精度达±0.01mm，减少人工对位误差；

• 自动光学检测（AOI）系统配置2000万像素工业相机，实现每秒120mm²的缺陷扫描，误判率低于0.3%。

3. 工艺参数闭环控制

• 智能回流焊炉搭载红外热像仪，实时监测256个温区，通过PID算法将峰值温度波动控制在±1.5℃，确保6层板层间结合强度＞1.2N/mm²。

三、经济效益分析

指标人工产线自动化产线提升幅度日产能（6层板）800片2200片175%人工成本占比35%12%-66%良率92.5%98.7%+6.2pp工艺参数稳定性±8%波动±1.5%波动-81%

四、实施路径建议

1. 分阶段改造：优先部署上下料机器人（投资回收期＜18个月），再升级检测设备；

2. 数据贯通：打通ERP-MES-设备控制系统，实现生产指令自动下发；

3. 人员转型：将部分操作员培训为设备维护工程师，人才保留率提高40%。
