揭秘PCB翘曲控制攻略

PCB板上的细微变形看似不起眼，却可能让价值百万的设备在出厂前“翻车”。今天我们就用最直白的语言，拆解PCB翘曲的底层逻辑和终极解决方案。

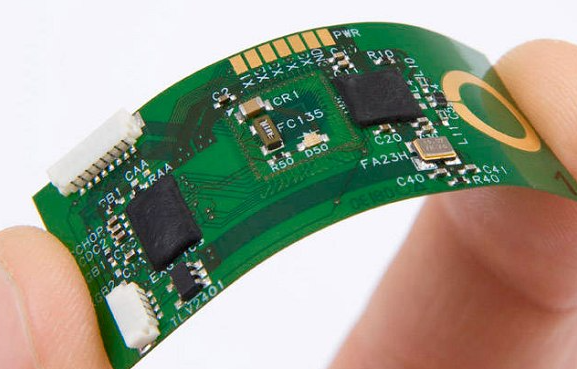

一、PCB翘曲：藏在平整表象下的致命隐患

1. 翘曲的两种形态
   • 弓曲（Bow）：PCB中间隆起，四角仍保持在同一平面（类似锅底形状）。

• 扭曲（Twist）：至少有一个角脱离其他角的平面（如同翘起的桌角）。

1. 翘曲的破坏力
   • SMT杀手：0.75%的翘曲就会让贴片机无法精准定位，导致元件虚焊（某厂因此返工损失超百万）。

• 应力集中点：焊点、连接器接触部位承受额外应力，长期使用可能开裂。

1. 行业硬指标
   • SMD板：翘曲度≤0.75%（相当于200mm板长允许凸起1.5mm）。

• 通孔板：放宽至≤1.5%（但高端服务器板仍要求≤0.5%）。

二、从设计源头扼杀翘曲

1. 对称叠层：平衡的艺术
   • 芯板与半固化片对称：6层板需确保1-2层与5-6层的PP片厚度误差＜5%。

• 铜箔面积平衡：外层铜面积差异超过15%时，翘曲风险直线上升。

1. 铜箔布局的黄金法则
   • 大面积铺铜：80mm以上无铜区域必须补铜网格（线宽0.2mm，间距0.4mm）。

• 过孔对称分布：每层过孔数量差不超过20%，避免局部应力集中。

1. 规则形状的威力
   • 矩形板：长宽比控制在1:1.5以内（如200mm×300mm）。

• 异形板处理：L型板需在拐角处增加4个定位孔，防止切割变形。

三、生产环节的防翘曲组合拳

1. 材料选择：从基因上抗变形
   • 基材匹配：芯板与PP片必须同品牌

• 预浸料方向：纵向（经向）收缩率比横向（纬向）低30%，铺层时需按0°/90°交替排列。

1. 工艺参数的精准控制
   • 层压温度曲线：升温速率≤3℃/min，180℃恒温≥60分钟。

• 真空度监控：压合时保持-85kPa真空度，排除气泡导致的应力。

1. 增强板的正确用法
   • 钢增强板：厚度0.5-1.0mm，每块板至少4个M3螺丝固定（间距≤150mm）。

• 铝增强板：优先选6061-T6材质，导热系数201W/m·K，比钢轻30%。

​

四、特殊场景的应对策略

1. 超薄板（＜0.8mm）
   • 激光切割：替代V-cut，减少边缘崩裂（某厂改用后良率提升12%）。

• 临时支撑：加工时嵌入PEEK垫块，厚度误差控制在±0.02mm。

1. 高密度互连板（HDI）
   • 盲埋孔设计：减少机械钻孔导致的应力释放。

• 多次压合：分阶段完成层压，每次叠加2-3层芯板。

1. 大尺寸板（＞500mm）
   • 分段压合：将板分成4个区块分别压合，再激光拼板。

• 应力释放槽：在板边缘设计0.2mm宽×0.1mm深的槽。

五、检测与修复的终极方案

1. 翘曲度检测
   • 三维轮廓仪：精度达±0.001mm，可生成全板应力分布图。

• 快速筛查法：将板平放在大理石台面，目测中间与边缘间隙（超过2mm即超标）。

1. 翘曲修复秘籍
   • 热压整平：150℃烘烤30分钟+50吨压力，适用于0.75%-1.2%翘曲板。

• 冷压定型：使用聚氨酯夹具，压力保持24小时（适合1.2%-1.5%轻度翘曲）。
