PCB盘中孔设计实战指南：什么情况能用？如何规避风险？

BGA焊盘中间打孔导致整批产品虚焊？0402电阻因漏锡立碑报废？盘中孔设计需在空间优化与工艺风险间精准平衡。

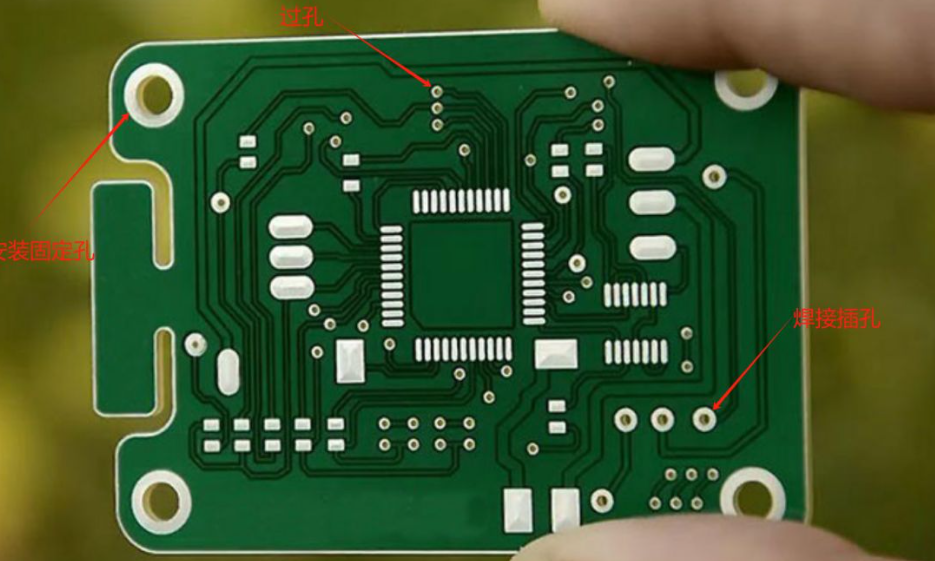

 一、盘中孔引发五大工艺问题

1. 焊膏流失导致虚焊

小封装元件（0402、0201）焊盘打孔，未塞孔时60%焊膏流入孔内。实测0402电阻焊盘锡量减少42%，立碑概率提升8倍。

2. BGA焊点冷撕裂

角部焊盘孔未连接内层铜时，回流焊冷却阶段温差达120℃/秒。BGA四角焊点开裂率高达15%，需X射线检测才能发现。

3. 焊点强度下降

对比测试显示：普通焊盘抗剪力12kg，带未塞孔盘中孔焊盘仅7kg。空洞率＞25%时失效风险激增。

4. 成本增加明显

树脂塞孔工艺使PCB加工费增加35%，埋盲孔工艺成本翻倍。

5. 高频信号劣化

2.4GHz WiFi天线焊盘打孔，导致阻抗突变（45Ω→62Ω）。信号反射损耗增加3dB，传输距离缩短12%。

 二、三种安全使用场景

1. 树脂/铜浆塞孔工艺

- 塞孔直径≤0.2mm时，表面平整度达IPC-6012B标准

- 适用于0.5mm pitch BGA，可节省30%布线空间

- 捷配PCB提供树脂塞孔+电镀填平服务，最小孔径0.15mm

2. 埋盲孔设计

- 盲孔从表层打到L2层，避免穿透整个板

- 6层板盲孔成本比通孔高40%，但消除漏锡风险

3. 非焊接区打孔

- QFN中间散热焊盘打9个φ0.3mm过孔，热阻降低18℃/W

- LED铝基板打孔提升散热效率，光衰减少25%

 三、必须避免的两种情况

1. 普通通孔未处理

- 1.6mm板厚通孔，SMT时焊膏流失量达55%

- 建议：0402元件焊盘外移0.5mm打孔

2. 低成本项目

- 消费电子产品优先选用传统扇出

- 0.65mm BGA可采用"狗骨式"扇出，过孔距焊盘0.2mm

 四、设计决策流程图

1. 评估元件尺寸

- ＞0805封装：可考虑盘中孔

- ≤0603封装：禁用盘中孔

2. 确认工艺能力

- 板厂是否支持激光钻孔+树脂塞孔

- 检查捷配PCB的工艺能力矩阵图，匹配项目需求

3. 成本核算

- 8层板盘中孔设计总成本增加28%-45%

- 批量＞1万片时建议采用，小批量优选传统设计

​盘中孔是把双刃剑。关键信号区、高密度BGA可谨慎使用，普通器件区坚持传统设计更稳妥。投板前务必用3D仿真工具检查焊膏成型状态，捷配PCB的虚拟SMT功能可提前预警75%的工艺风险。
