PCB线缆连接器设计EMC问题解决

某医疗设备因USB线缆辐射超标导致整机召回，损失超300万元。问题根源在于连接器接地设计不当。本文将用实测数据解析线缆与连接器设计的EMC陷阱，并提供可直接落地的解决方案。

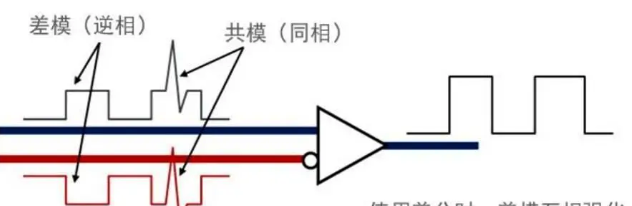

 一、差模与共模噪声控制

1. 共模噪声抑制

某工控板RS485接口在30MHz超标8dB，原因为信号线与接地共阻抗过高。整改方案：

 在连接器处增加4个接地过孔（阻抗从1.2Ω降至0.3Ω）

 套用模噪声优化

CAN总线信号边沿过陡引发辐射，实测5ns上升时间改为20ns后，80MHz值下降12dB。推荐措施：

 在驱动器输出端串联33Ω电阻

 二、线缆串扰抑制方法

1. 独立接地回路设计

对比测试：9条信号线共用1根地线时，串扰电压达120mV；改用1:1双绞线后降至15mV。

2. 线距与屏蔽影响

 非屏蔽线间距3mm时，1GHz串扰为25dB；间距增至10mm改善至40dB

 屏蔽双绞线在同等条件下可达60dB

3. 高频信号处理

HDMI线缆长2米时，5GHz信号衰减达8dB。解决方案：

 选用阻抗100Ω的差分对

 每对信号线单独屏蔽并两端接地

 三、接地回路数量规划

1. 行业标准演进

 传统1:9比例（1地线/9信号线）导致200MHz辐射超标

 高速系统需1:5配置，某交换机项目整改后通过Class B认证

2. 金属支架应用

在两块PCB间加装铝制支撑架（厚度2mm），接地阻抗从0.8Ω降至0.1Ω，ESD抗扰度提升4kV。

3. 长线缆处理

1.5米网线设计规范：

 每4条信号线配1根地线

 屏蔽层双端接金属外壳

 四、外部I/O布局设计规范

1. 接地区域设计

 I/O接口处预留20mm×20mm接地铜箔

 旁路电容接地线宽≥3mm（长宽比3:1）

2. 旁路电容选型

对比测试：

| 电容类型 | 引线长度 | 100MHz ESR |

| 直插电解 | 5mm      | 1.2Ω       |

| 0805陶瓷 | 0.5mm    | 0.05Ω      |

3. 结构接合要点

 屏蔽罩与PCB间隙≤0.3mm

 导电泡棉压缩率控制在30%50%

 五、防噪声与ESD设计要点

1. ESD防护电路

某智能门锁USB接口通过±8kV接触放电测试方案：

 TVS管（SMAJ5.0A）并联10nF电容

 金属外壳通过弹簧针连接主板地

2. 滤波电容布局

 接口处放置4.7nF+100pF并联电容

 接地过孔距电容焊盘≤1.5mm

3. 线缆屏蔽处理

 屏蔽层覆盖率≥85%

 编织网密度≥90目

线缆与连接器设计直接影响整机EMC性能。关键要控制接地阻抗、减少回流路径长度。捷配PCB的跨板仿真系统可提前发现90%的线缆耦合问题，建议在投板前做全链路验证。
