5G 基站 PCB 的设计要求和发展趋势

在 5G 时代的浪潮中，5G 基站宛如一座又一座的通信灯塔，照亮了信息高速传输的道路。而印刷电路板（PCB）作为 5G 基站的关键组成部分，其设计要求和发展趋势备受关注。接下来，让我们一同深入探索 5G 基站 PCB 的奥秘。

一、5G 基站 PCB 的设计要求

5G 网络追求的是超高的数据传输速率和极低的延迟，这就要求 5G 基站 PCB 具备出色的高频高速性能。在高频环境下，信号的传输会面临诸多挑战，如信号衰减、失真等。

为了应对这些挑战，PCB 材料的选择至关重要。需要选用具有低介电常数（Dk）和低介质损耗因数（Df）的材料。低 Dk 可以减少信号在传输过程中的延迟，保证信号的快速传递；低 Df 则能降低信号的损耗，提高信号的质量。就好比为信息的传输打造了一条平滑、低阻力的 “跑道”，让信息能够快速、准确地飞驰而过。

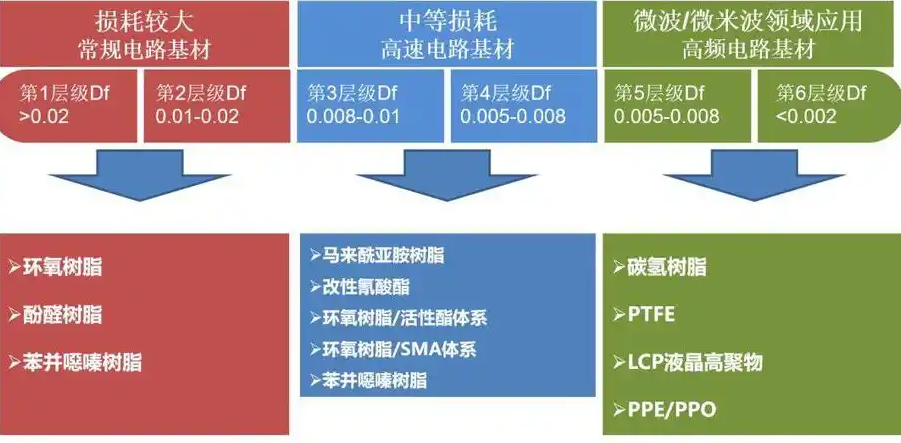

以下是一张展示 5G 基站 PCB 高频高速性能的示意图，从中我们可以更直观地看到信号在 PCB 板上的传输情况：

二、高散热性能：驱散热量的 “风扇”

5G 基站在运行过程中会产生大量的热量，如果不能及时有效地散热，会导致 PCB 板上的元器件温度过高，从而影响其性能和寿命。因此，5G 基站 PCB 需要具备良好的散热性能。

一种常见的方法是采用散热性能好的材料，如金属基板或陶瓷基板。这些材料具有较高的热导率，能够快速将热量传递出去。此外，还可以在 PCB 板上设计散热通道和散热孔，增加散热面积，提高散热效率。就像给 5G 基站 PCB 安装了一个强大的 “风扇”，及时驱散产生的热量，保证其稳定运行。

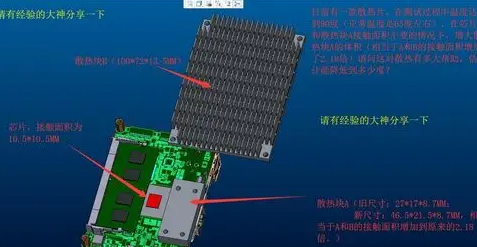

以下是一张 5G 基站 PCB 散热设计的示意图，能让我们更清晰地了解散热通道和散热孔等设计：

三、高可靠性和稳定性

5G 基站需要长时间稳定运行，因此 5G 基站 PCB 必须具备高可靠性和稳定性。在设计过程中，要充分考虑各种因素，如电磁兼容性（EMC）、抗干扰能力等。

为了提高 EMC 性能，需要合理布局线路，避免线路之间的干扰。同时，采用屏蔽层等措施来减少电磁辐射。抗干扰能力的提升则可以通过优化电路设计、选用抗干扰能力强的元器件等方式来实现。就像建造一座坚如磐石的 “堡垒”，确保 5G 基站 PCB 在复杂的电磁环境中也能稳定可靠地工作。

以下是一张 5G 基站 PCB 电磁兼容性设计的示意图，从中可以看到线路布局和屏蔽层等设计细节：

随着 5G 技术的不断发展，对基站设备的小型化和集成化要求越来越高。这就意味着 5G 基站 PCB 需要在更小的空间内实现更多的功能，因此小型化和高密度化成为了重要的设计要求。

通过采用多层板设计、微盲孔技术等，可以有效地减少 PCB 板的面积，提高布线密度。同时，还可以将更多的元器件集成到 PCB 板上，实现功能的集成化。就像一个精致的 “魔法盒子”，虽然体积小巧，但却蕴含着强大的功能。

以下是一张 5G 基站 PCB 小型化和高密度化设计的示意图，从中可以看到多层板和微盲孔等设计特点：随着 5G 技术的不断演进，对高频高速性能的要求也会越来越高。未来，将会有更多新型的高频高速材料被研发出来，这些材料将具有更低的 Dk 和 Df 值，更好的热稳定性和机械性能。

同时，材料的成本也会逐渐降低，使得 5G 基站 PCB 的制造成本更加合理。高频高速材料的持续创新将为 5G 基站 PCB 的发展提供更强大的支持。

四、集成化和模块化设计

为了进一步提高 5G 基站的集成度和可靠性，集成化和模块化设计将成为未来的发展趋势。将多个功能模块集成到一个 PCB 板上，不仅可以减少基站设备的体积和重量，还可以降低系统的复杂度和成本。

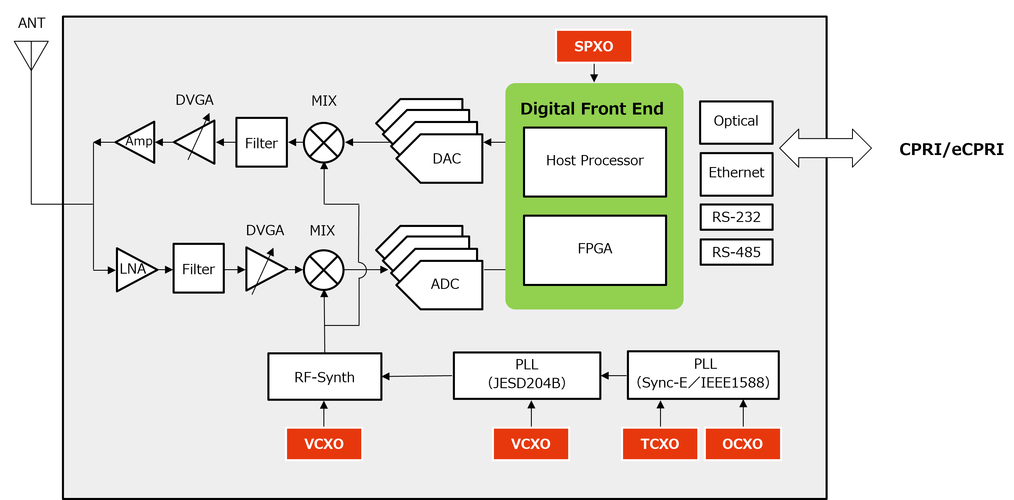

例如，将射频模块、基带模块、电源模块等集成在一起，形成一个高度集成的 PCB 板。这样的设计可以提高信号传输的效率，减少信号干扰，提高整个基站系统的性能。

五、智能化制造

随着工业 4.0 时代的到来，智能化制造将逐渐应用到 5G 基站 PCB 的生产过程中。通过引入自动化设备、机器人和人工智能技术，可以实现 PCB 生产的自动化、智能化和柔性化。

智能化制造可以提高生产效率，降低生产成本，同时还可以提高产品质量的稳定性和一致性。例如，利用人工智能算法对生产过程中的数据进行分析和处理，及时发现和解决生产中的问题，提高生产效率和产品质量。

六、环保和可持续发展

在全球环保意识不断提高的背景下，环保和可持续发展也将成为 5G 基站 PCB 发展的重要趋势。未来的 PCB 制造将更加注重环保材料的使用、节能减排和废弃物的处理。

例如，采用无铅焊接技术、可回收材料等，减少对环境的污染。同时，通过优化生产工艺，降低能源消耗，实现可持续发展。
