一、覆铜是什么?

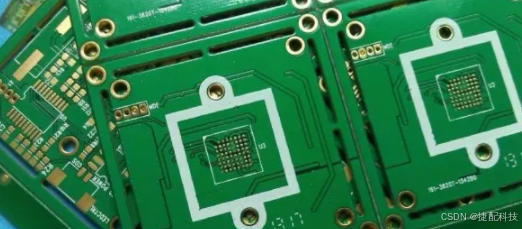

覆铜,简单来讲,就是把电路板上那些闲置未使用的空间当作基准面,然后使用固体铜去填充这些区域,而这些被填充的铜区也被称作灌铜。覆铜能够减小地线的阻抗,从而提升电路板的抗干扰能力;还可以降低压降,使得电源效率得以提高;为了让 PCB 在焊接的时候尽可能保持形状不变,大部分线路板生产厂家,不过,覆铜要是处理得不合适,那可就得不偿失了,所以人们也常常会思考覆铜到底是 “利大于弊” 还是 “弊大于利” 呢?
二、覆铜的两种形式及特点
覆铜一般有两种基本的方式,分别是大面积的覆铜和网格铜。经常有人会问,到底是大面积覆铜好还是网格覆铜好?
先来说说大面积覆铜吧。它具备加大电流和屏蔽干扰的双重作用,这听起来很不错呢。但是呢,大面积覆铜也有它的小麻烦。比如说在过波峰焊的时候,板子就有可能会翘起来,甚至还会出现起泡的现象。所以呀,为了避免这些问题,大面积覆铜一般也会特意开几个槽,以此来缓解铜箔起泡的情况呢。
再看看单纯的网格覆铜。它主要发挥的是屏蔽作用,相对来说,加大电流的作用就被削弱了一些。不过从散热的角度来看,网格覆铜还是有好处的哦,因为它降低了铜的受热面,同时又起到了一定的电磁屏蔽作用。特别是在像触摸等这类电路当中,网格覆铜的表现还是挺不错的呢。
这里还得提一下哦,网格是由交错方向的走线组成的。对于电路来说,走线的宽度对于电路板的工作频率是有其对应的 “电长度” 的。当工作频率不是很高的时候,或许网格线的作用不是那么明显,可一旦电长度和工作频率匹配得不好,你会发现电路根本就不能正常工作,到处都会发射出干扰系统工作的信号。
所以呀,到底选择哪种覆铜方式?建议大家还是要根据所设计的电路板的具体工作情况来做决定。一般来说,高频电路中对抗干扰要求比较高的情况,多数会选用网格覆铜;而在低频电路里,像是有大电流需求的电路等,通常就会采用完整的铺铜方式。
