画图+焊板，你都犯过哪些离谱的错误？

捷配科技

于 2024-11-25 15:05:16 发布

阅读量448

点赞数 7

CC 4.0 BY-SA版权

分类专栏： PCB大全文章标签： pcb工艺捷配制造

本文链接：https://blog.youkuaiyun.com/jiepei_PCB/article/details/144027999

PCB大全专栏收录该内容

1094 篇文章

订阅专栏

电子工程师们，都是从小白过来的，一开始画图或者是焊板，总会有特别离谱，特别引人发笑的经历，无论是工作了还是在学校，这些错误让网友给整笑了

1/接触图纸，就是认为是图纸有误，二极管接地是正极，电源是负极，后来才知是，钳位二极管。

2/把贴片陶瓷电容封装大小搞错，，，实际是0805的，我放的是0603的，不过也能焊上去就是了 //苦笑

3/有一次画板图贪图省事，直接从正电源到负电源把所有的电压都给上了个net。

4/打样回来，焊完怎么调都不对。挨个预留测试点测电压，对照板图和原理图找问题。发现有个0V附近的地，没标。因为标的net超过15个了，打样加工时这个0V附近的地默认就跟负电源接一块去了。

5/阻容降压用铝电解...我的板子炸得最厉害的一次...

我同学的错就更离谱了，有用磁珠当5A功率电感的，有0402找不到电阻飞了个插件上去的，有把MOS管封装画镜像了的，有卧式XT60不分公母一顿焊，焊完还不知道怎么炸的（卧式XT60的公头母头差不多是个镜像关系，也就是说焊错了就刚好是正负反接）......

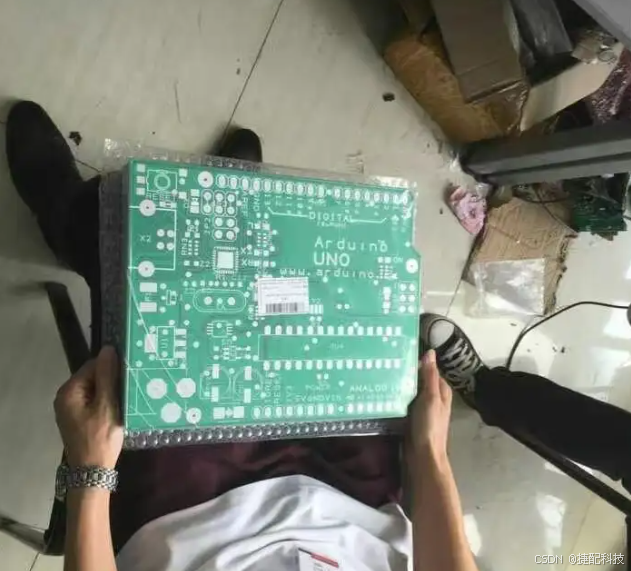

6/错把mm当成mil，图我看的人都麻了。
