I-deas TMG 基础培训教程 – 小例题 (11) 续3

htbbzzg

于 2019-05-11 18:42:48 发布

阅读量359

点赞数

CC 4.0 BY-SA版权

分类专栏： TMG 文章标签： I-Deas TMG 换热器强迫换热瞬态分析

本文链接：https://blog.youkuaiyun.com/htbbzzg/article/details/90113352

  定义瞬态热分析的有关参数和求解控制

  先设置 Run 目录，然后设置求解控制：

在这里插入图片描述
在求解控制表单中，激活 Transient Solution，然后点击 Solver Parameters 图标设置求解参数：

设置求解参数
设置 End Time 为 600；
设置 Results Output 下的 At Constant Time Interval 为 60。
其余用默认值。

设置初始温度 22.2 ºC:
TMG 默认初始温度 0 ºC，设置初始温度与环境温度相同可以节省计算时间。
在这里插入图片描述

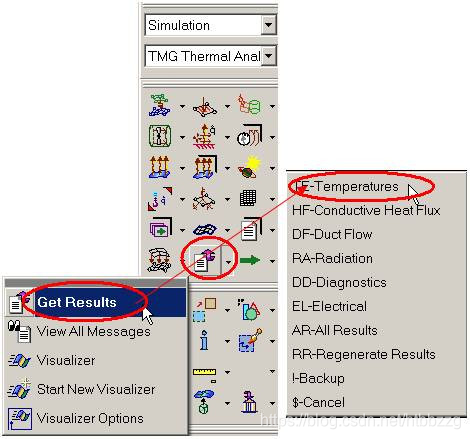

将模型存盘，然后求解。求解结束后，检查求解信息，确认求解是收敛的，然后 Done，存盘，读入温度结果。

将 Task 转换为 Post Precessing，然后选择多种结果进行后处理：
