本教程详细介绍了如何在I-deas TMG中进行热耦合分析。内容包括：模型的网格划分、热边界条件设定，如芯片上的10W热载荷、封装材料上下边界的25°C恒温；以及热耦合设置，如芯片与PCB板间5000 W/m²/C的热传导系数和封装与PCB之间的1600 W/m²/C热耦合。通过后处理显示的节点温度云图，验证了热耦合的有效性，特别强调了一维单元（梁元）与二维单元间的传热机制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

关于 TMG 的热耦合

  本例学习：
  1. 了解热耦合时如何工作的
  2. 热耦合的种类
  3. 在热耦合中使用一维和二维单元

在这里插入图片描述
模型见上图，已经划分好网格并创建了以下组：
* CHIP
* BOARD
* PCB EDGE (PCB 板与封装材料的接触边界)
* CASING
* CASING TOP (封装材料的上边界)
* CASING BOTTOM (封装材料的下边界)
将要定义如下热边界条件：
* 在芯片上：10W 热载荷
* 封装材料的上、下边界保持 25°C 的常温。
读入模型文件：
…/tmg/tutorial/vignette004_init.unv
设置单位为 m-N，然后储存模型文件为：
vignette004.mf1
在这里插入图片描述
在芯片和 PCB 板之间定义热耦合：
Constant coefficient*：5000 (W/m2/C)

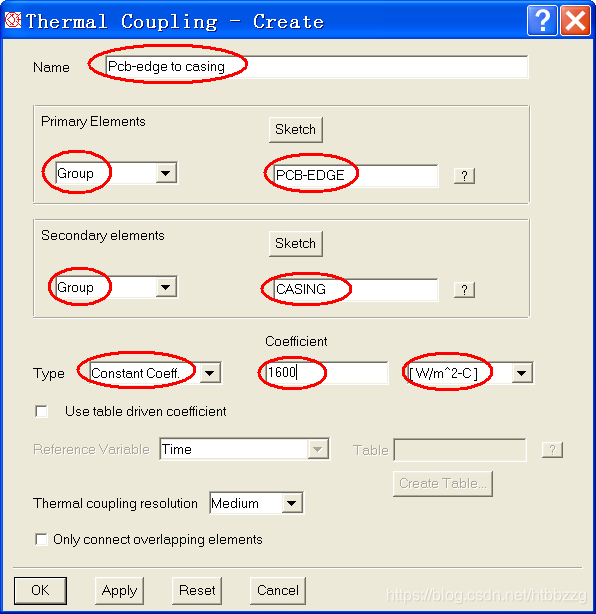

对 PCB 板和封装之间的边界传热，创建热耦合：
Constant coefficient：1
