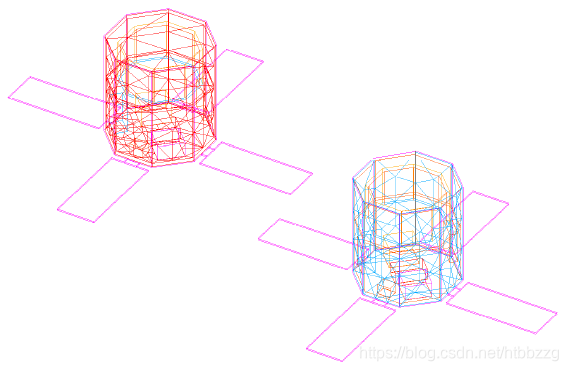

在卫星上施加热耦合
本例将学习如何:
* 使用热耦合对辐射热传递和穿过飞船面板的导热进行建模:
* 通过一个机械连接对导热建模;
* 使用不同类型的热耦合。
在这里插入图片描述
打开上例的文件 my_sat.mf1,调出 FEM1。

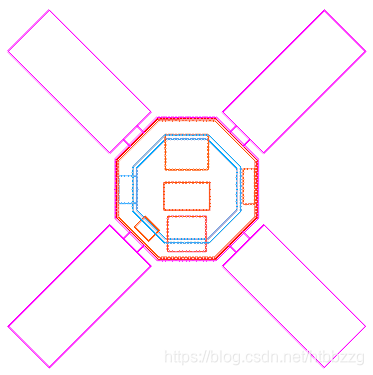

1. 在飞船内外面板之间创建一个传导热耦合,导热率为 24 W/m-C。
在这里插入图片描述

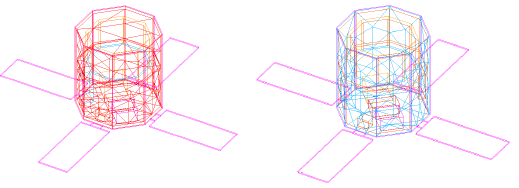

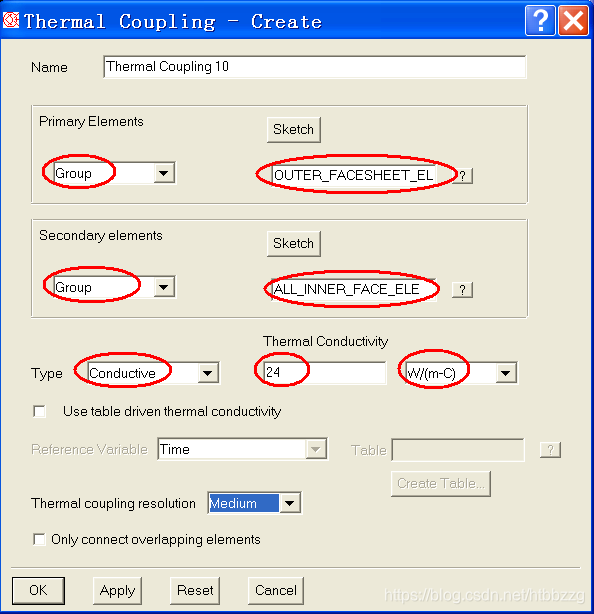

在飞船内外面板之间创建传导热耦合:
在这里插入图片描述
怎样做:
面板的导热率是根据它的组成和比例计算的。
为什么?
在面板的两个表面之间的蜂窝结构在模型中没有明确表示。使用导热型的热耦合,其导热系数是材料的导热率及其厚度的函数。因此,表面网格之间的距离必须准确。

  2. 在内外面板之间创建一个辐射热耦合,采用灰度视角因子 0.4。
  为什么:
  由于蜂窝板的多孔特性,一些辐射热会传到内外面板之间的蜂窝板上。
  当视角因子可以由试验得到时,可以使用辐射热耦合来减少由完全辐射计算产生的载荷。表面发射率也是已知的并作为网格的材料属性。对这种情况,传热是表面发射率和表面之间相互的视角因子的函数。

  注意确认内面板的所有单元均被选中,因为所有内面板单元都与外面板发生耦合。

在这里插入图片描述
在内外面板之
