引擎部件的稳态热传导分析 - 2

   本例是在上例的基础上修改边界条件和模型几何,做进一步的分析。
   本例分为两部分:
 1. 创建新的 FE Studies 以便修改边界条件:
    在 bore 上施加较高的热载荷
 2. 然后修改模型几何并观察修改后的结果:
    减小燃烧室和冷却管的直径,减少冷却管的个数,改变凹槽的拔模角等。
在 I-deas 安装目录下可以找到本例的 arc 文件:.../ideas/examples/tmg/workshop/eng_block.arc.Z

  首先调出上例的模型文件,将单位设置为 mm(mN)。

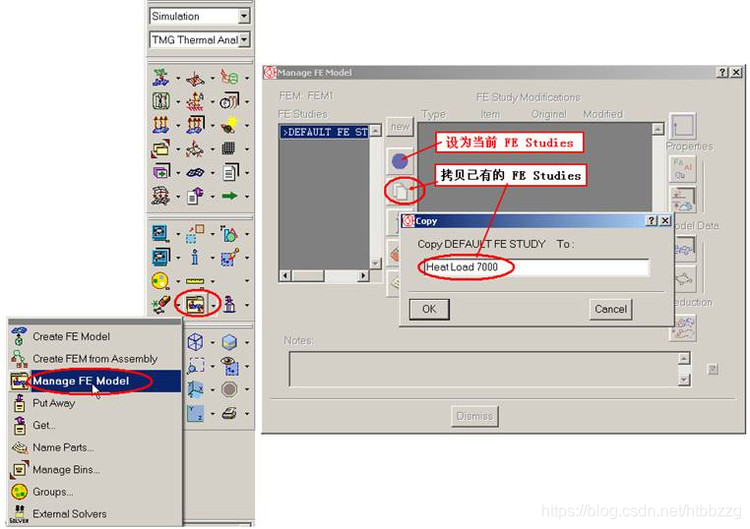

  只需要修改边界条件、材料属性或单元物理属性时,不需要创建新的 Part、FEM,而是创建新的 FE Studies 并将其设置为当前 FE Studies。

在这里插入图片描述

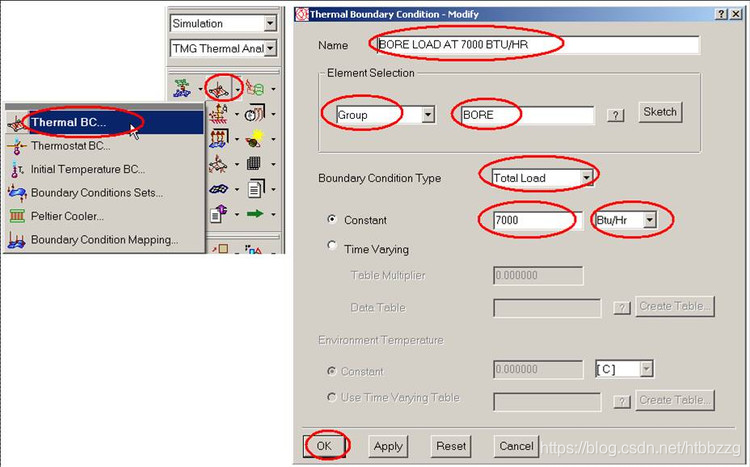

定义一个新的热边界条件:Bore Load at 7000 Btu/Hr
在这里插入图片描述

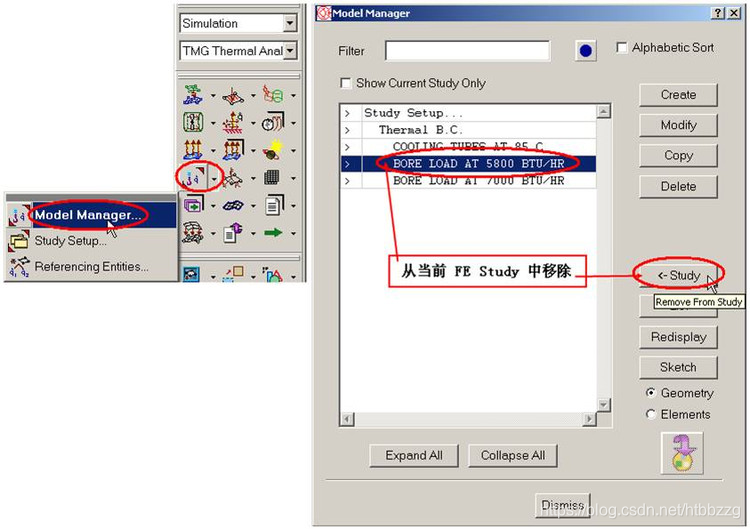

然后,利用 Model Manage,从当前 FE Study 中移除原来的热载荷 Bore Load at 5800 Btu/Hr:
在这里插入图片描述

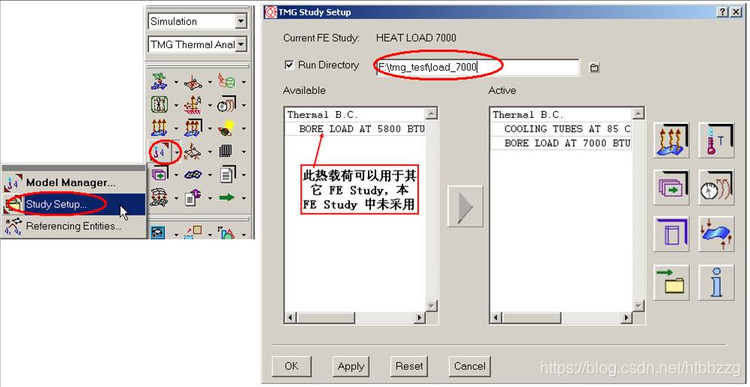

指定一个新的求解时的工作目录:
如果指定的目录不存在,求解时会自动创建
在这里插入图片描述
可以通过
