下面将:
1. 定义梁单元截面
2. 创建 FEM
3. 定义材料和物理属性
4. 定义和生成表面网格以模拟热水池
5. 定义和生成梁网格以模拟通过热水池的空气流
首先创建梁截面:
将 task 转换为 Beam Sections,定义矩形截面,Base 为 65/9,Height 为 25,然后储存截面,名为 CHANNEL SECTION。
同样定义一个名为 IN / OUT SECTION 的梁单元截面, Base 为 65,Height 为 25,然后储存截面。
将 Task 转换为 Meshing,将单位改为 M(N)。
然后创建名为 Aluminum 的材料。
先将 Show Property 改为 TMG,然后输入 THERMAL CONDUCTIVITY 值 155。
再创建两个单元物理属性,厚度分别为 0.0015 m 和 0.0025 m 的 TMG/ESC 壳体,名字分别为:SHELL_1.5MM 和 SHELL_2.5MM
然后,创建 FEM,存盘。

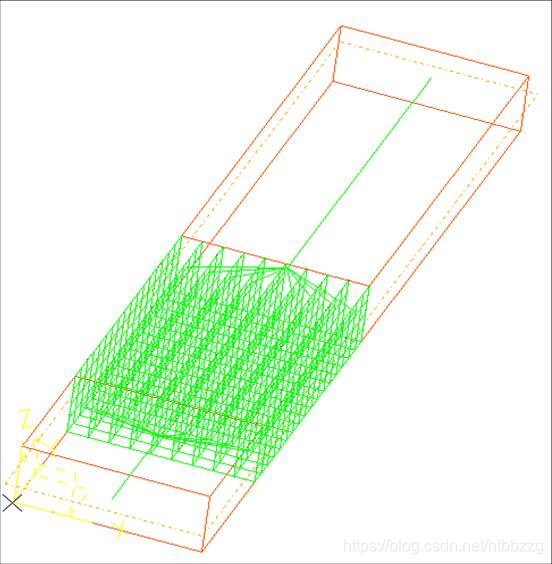

划分壳体网格
首先选择底板划分网格,同时建几何组 Base:
单元长度 0.006 m。单元属性用 shell_2.5 mm,Free 方式,然后预览并保存网格。

其次对 10 个散热板划分网格,在提示选择 Surfaces 时,先通过右键菜单 Area Options… 激活 Part in 选项,然后选择 10 个散热板,同样创建一个组 All Fins。
单元长度 0.006 m,单元属性用 shell_1.5 mm,Free 方式,然后预览并保存网格。

为了便于对曲线划分网格,先通过右

本教程详细介绍了如何在I-deas TMG中对散热板和梁进行网格划分。首先,针对10个散热板激活Part in选项并创建网格组,设置单元长度和属性。接着,关闭FEM显示,对中间9条曲线划分梁网格,选择合适的单元长度、截面和材料属性。在遇到梁截面方向问题时,调整Orientation Angle为90度以修正。最后,对测试槽中空气的入口和出口曲线划分网格,完成所有网格的生成和保存。
