TMG 中的重启动

有网友问到：在 TMG 中，如何使用前面的分析结果作为后续分析的初始条件，包括以前面分析中某一时间点的结果做为后续分析的起始点。

简单答复如下：

说明：在 TMG 分析中，如果需要计算的时间很长，但是主要关心其中一小段时间的结构温度变化 (该段时间中温度变化可能比较剧烈)。这时，可以先对结构进行较粗 (即较大的时间步长) 的分析，然后以该分析在指定时间的结果作为初始条件，缩小时间步长，使用重启动功能，对结构进行详细分析。下面通过一个简单例子说明具体操作过程。

示例：

具体示例是一个圆柱，半径 20 mm，长度 200 mm。
在创建几何后，进入 Meshing，定义材料和划分网格：

材料性能：与 TMG 瞬态热分析有关的性能参数：

导热系数 K = 100 J / m / ?C /s

比热 C = 400 J / Kg / ?C

 密度 ρ= 7.82E-9 T/mm3

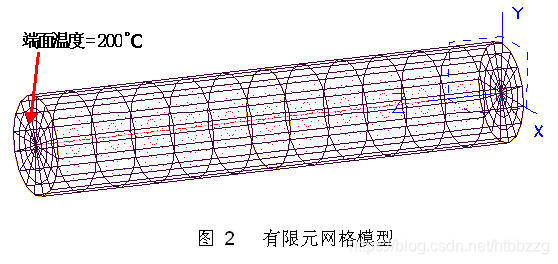

为了能够对圆柱体划分 MAP 网格，用通过两个互相垂直的直径的截面，将圆柱体沿长度方向切分为 4 个 1/4 扇形体。然后划分 MAP 网格 (体划分为五面体和六面体网格；所有外表面划分为四边形零厚度壳体网格)。

再对外表面壳体网格，按照两个端面和中间圆柱面分别创建面组 (Group)，并分别添加属于面的壳体单元。

然后进入 TMG 模块，定义 TMG 热实体和进行瞬态分析。

仅定义一个热实体：在 z=200 的端面上，保持温度 200?C。

求解设置为：

起始时间： 0； 终止时间 100 s；时间步长 1
