本教程介绍了如何在 I-deas TMG 中进行换热器的瞬态分析。首先，调整了Shell_2mm和Shell_3mm的物理属性，接着定义了一个更大的泵Pump 1.5，流速设定为1.5 m/s。在FE Study中选择相应单元并修改Run Directory，确保修改不影响原有设置。然后，设置了瞬态求解参数，如终止时间为600秒，并对新FE Study进行求解。最后，展示了600秒时管道内的温度分布情况。

下面将利用 FE Study，修改壁厚和边界条件，进行新的研究。
将 Task 转换为 Meshing，增加两个新的壳体单元物理属性：Shell_2mm 和 Shell_3mm，均为单元，厚度分别是 0.002 和 0.003 (m)。
然后将 Task 转换为 TMG Thermal  Analysis。执行以下操作：
创建一个新的 FE Study。
将换热器的表面厚度改为 2 mm，将底面厚度改为 3 mm 。

  创建新的 FE Study：取名为 Radiator - 2mm，并设为当前 FE Study：

在这里插入图片描述
在物理属性表单中选择 Shell_2mm，然后 OK，回到上一表单，可以看到属性修改的情况：

下面修改底面的厚度为 3 mm：
点击 Define Elements Override 图标，然后通过右键菜单中 Related to 选择底面的全部单元，再在弹出菜单中选择 Physical Property，将这些单元的属性改为 Shell_3。
修改结果显示在右图表单中。
在这里插入图片描述

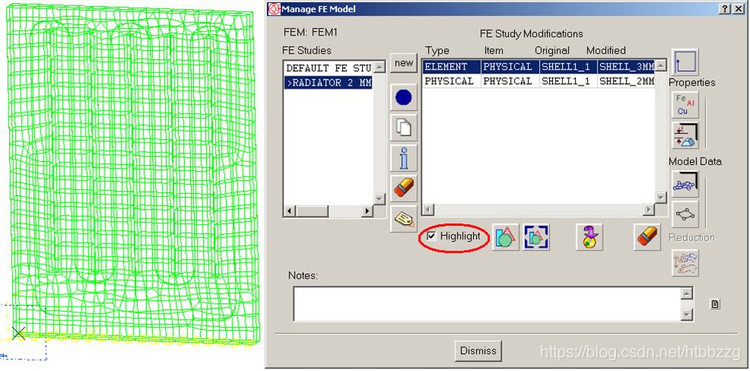

激活 Manage FE Model 中的 Hightlight 选项，背修改的单元将高亮度显示：

定义一个更大的泵，名为 Pu
