下面将施加载荷与边界条件并求解,主要步骤是:
* 在一个管道单元上定义泵
* 定义换热器表面与水的强迫换热
* 创建一个非几何单元以代表空气
* 在空气通道表面与非几何空气单元之间建立热耦合
* 求解模型
为此,首先将 Task 转换为 TMG,将单位改为 Meter (Newton)。

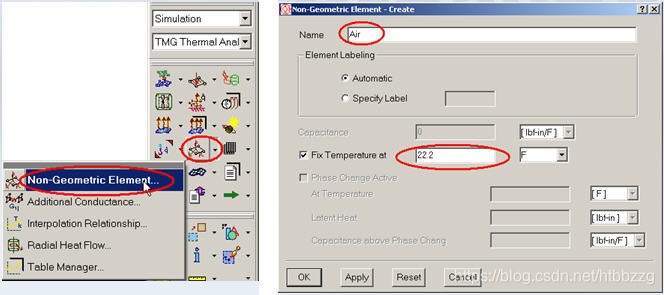

创建非几何单元,名为 Air,具有固定温度 22.2 ºF。

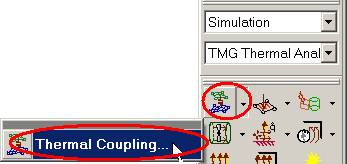

定义热耦合以模拟空气通道表面与非几何单元之间的强迫热交换:

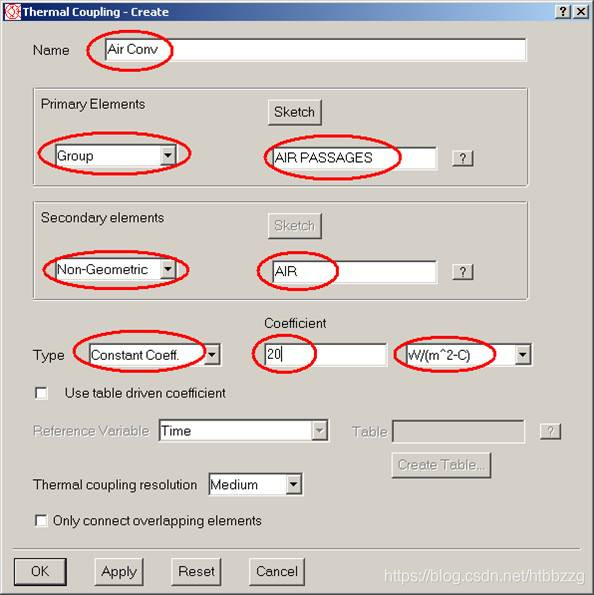

实体名为 Air Conv,主单元选择组 - AIR PASSAGES,次单元为非几何单元 Air,热交换系数为常数 20 W/m2-C。
在换热器底部定义热载荷

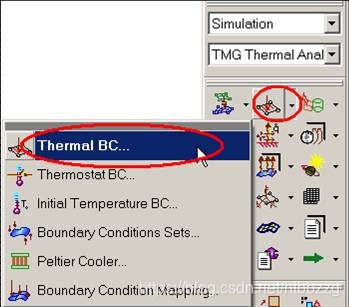

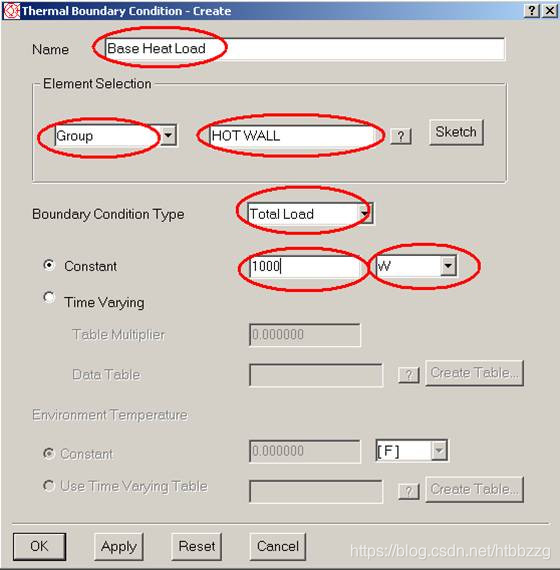

点击 Thermal Boundary Condition 图标,在随后的创建热边界条件表单中:输入实体名 Base Heat Load,单元选择为组 Hot Wall,Total LOad 为常数热载荷 1000 W:

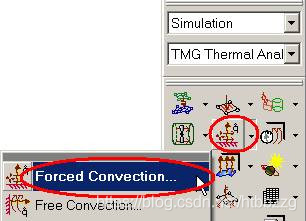

在换热器表面与水之间建立强迫换热耦合:

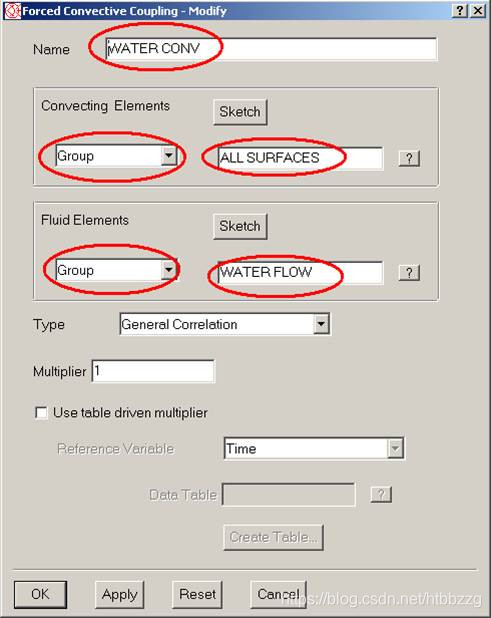

实体名 Water Conv,换热单元用组 All Surfaces,流体单元用组 Water Flow,
然后 OK。

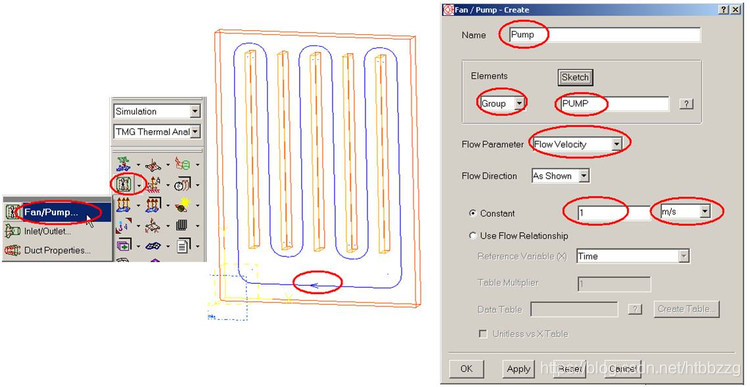

创建泵
在前面选择的管道单元处定义一个泵,流速 1 m/s。

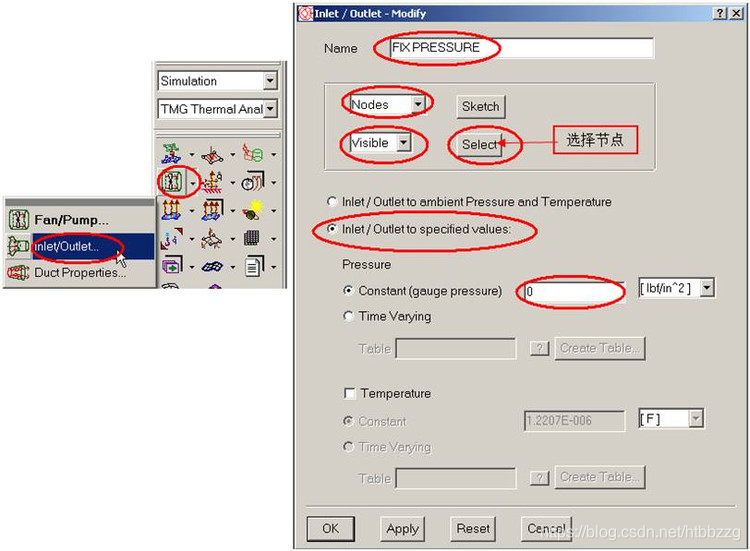

设置固定压力 (Fix Pressure)
点击 inlet/outlet,然后在管道上任选一个节点 (需要先显示管道上的节点),激活 Inlet / Outlet to specified values 选项,定义固定压力 (默认值 0):
在 Ambient Condition 中设置重力矢量
注意:在 Ambient Condition 表单中的环境温度、压力仅与结构和环境之间的自由换热相关,对于本例的强迫换热不起作用。
