在 I-deas 中提供了多种连接单元，其中最常用的是 RBE 单元。下面就对如何使用 RBE 单元连接不一致网格做简单介绍。

请看 示例：
用 RBE 单元连接圆锥底面与长方体上表面的网格。其中圆锥划分为四面体网格，长方体划分为六面体网格。

在这里插入图片描述
为了后面操作的方便，首先创建两个组 (group)：组 1 - nodes 为圆锥底面上的所有节点；组 2 - elem 为长方体上表面所属的所有单元：
下面创建 RBE 单元来连接这两个组：点击 1 行 1 列图标右边的箭头，然后 Define Connector Elements：在这里插入图片描述
再在弹出菜单中选择 Join Dissimilar Mesh

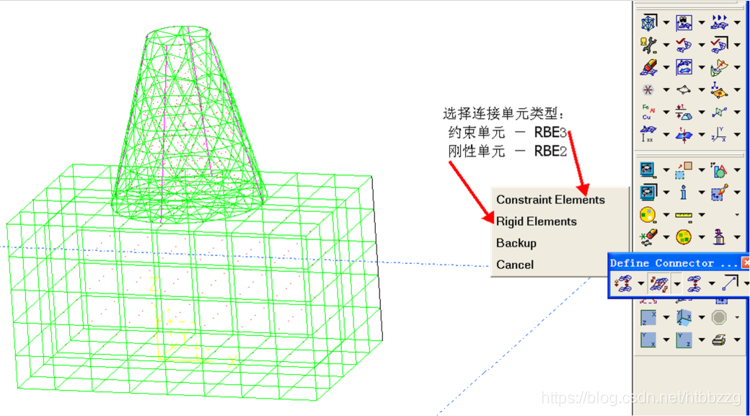

再在弹出菜单中选择要使用的连接单元的类型，其中：
Constraint Elements －相当于 RBE3
Rigid Elements －相当于 RBE2

然后进入单元属性设置对话框，一般都采用默认值，直接点
