上次把最重要的轨迹评估给整清楚了,这次我们要学习的是liosam里面启动的相关的内容,以及我们如何自己去修改相关的配置文件.以及一些数据处理的分析(主要是提取odometry/gps和odometry/navsat)
首先对于lio-sam来说,启动的内容只是一个launch:

roslaunch lio_sam run.launch

启动了以下的内容:

<launch>

    <arg name="project" default="lio_sam"/>

    <!-- Parameters -->
    <rosparam file="$(find lio_sam)/config/params.yaml" command="load" />

    <!--- LOAM -->
    <include file="$(find lio_sam)/launch/include/module_loam.launch" />

    <!--- Robot State TF -->
    <include file="$(find lio_sam)/launch/include/module_robot_state_publisher.launch" />

    <!--- Run Navsat -->
    <include file="$(find lio_sam)/launch/include/module_navsat.launch" />

    <!--- Run Rviz-->
    <include file="$(find lio_sam)/launch/include/module_rviz.launch" />

</launch>

从启动的launch来看还是比较容易理解的,先导入参数的yaml配置,然后启动了loam的系列node,然后是车辆的tf相关的state_publisher,以及gps和其他定位融合的节点robot_localization.最后就是rviz可视化了.我们接下来就按照顺序来进行分析.

params.yaml

lio_sam:

  # Topics
  pointCloudTopic: "points_raw"               # Point cloud data
  imuTopic: "imu_raw"                         # IMU data
  odomTopic: "odometry/imu"                   # IMU pre-preintegration odometry, same frequency as IMU
  # 如果要使用gps数据,需要把odom数据导入.不过都是先处理过后的,原始数据不带odom
  gpsTopic: "odometry/gpsz"                   # GPS odometry topic from navsat, see module_navsat.launch file

  # Frames
  lidarFrame: "base_link"
  baselinkFrame: "base_link"
  odometryFrame: "odom"
  mapFrame: "map"

  # GPS Settings
  useImuHeadingInitialization: true           # if using GPS data, set to "true"
  useGpsElevation: false                      # if GPS elevation is bad, set to "false"
  gpsCovThreshold: 2.0                        # m^2, threshold for using GPS data
  poseCovThreshold: 25.0                      # m^2, threshold for using GPS data

  # Export settings
  savePCD: true                              # https://github.com/TixiaoShan/LIO-SAM/issues/3
  savePCDDirectory: "/Downloads/LOAM/"        # in your home folder, starts and ends with "/". Warning: the code deletes "LOAM" folder then recreates it. See "mapOptimization" for implementation

  # Sensor Settings
  sensor: velodyne                            # lidar sensor type, 'velodyne' or 'ouster' or 'livox'
  N_SCAN: 16                                  # number of lidar channel (i.e., Velodyne/Ouster: 16, 32, 64, 128, Livox Horizon: 6)
  Horizon_SCAN: 1800                          # lidar horizontal resolution (Velodyne:1800, Ouster:512,1024,2048, Livox Horizon: 4000)
  downsampleRate: 1                           # default: 1. Downsample your data if too many points. i.e., 16 = 64 / 4, 16 = 16 / 1
  lidarMinRange: 1.0                          # default: 1.0, minimum lidar range to be used
  lidarMaxRange: 1000.0                       # default: 1000.0, maximum lidar range to be used

  # IMU Settings
  imuAccNoise: 3.9939570888238808e-03
  imuGyrNoise: 1.5636343949698187e-03
  imuAccBiasN: 6.4356659353532566e-05
  imuGyrBiasN: 3.5640318696367613e-05
  imuGravity: 9.80511
  imuRPYWeight: 0.01

  # Extrinsics: T_lb (lidar -> imu)
  extrinsicTrans: [0.0, 0.0, 0.0]
  # liosam作者用的imu比较特殊,一般的两个都是同一个值
  extrinsicRot: [-1, 0, 0,
                  0, 1, 0,
                  0, 0, -1] # ← 这就是 R_lidar→imu（即 R_lb）
  extrinsicRPY: [0, -1, 0,
                 1, 0, 0,
                 0, 0, 1] # ← 这其实是 R_imu→lidar（即 R_bl = R_lb⁻¹）
  # 如果两个都是同样的方向上的.
  # extrinsicRot: [1, 0, 0,
  #                 0, 1, 0,
  #                 0, 0, 1]
  # extrinsicRPY: [1, 0, 0,
  #                 0, 1, 0,
  #                 0, 0, 1]

  # LOAM feature threshold
  edgeThreshold: 1.0
  surfThreshold: 0.1
  edgeFeatureMinValidNum: 10
  surfFeatureMinValidNum: 100

  # voxel filter paprams
  odometrySurfLeafSize: 0.4                     # default: 0.4 - outdoor, 0.2 - indoor
  mappingCornerLeafSize: 0.2                    # default: 0.2 - outdoor, 0.1 - indoor
  mappingSurfLeafSize: 0.4                      # default: 0.4 - outdoor, 0.2 - indoor

  # robot motion constraint (in case you are using a 2D robot)
  z_tollerance: 1000                            # meters
  rotation_tollerance: 1000                     # radians

  # CPU Params
  numberOfCores: 4                              # number of cores for mapping optimization
  mappingProcessInterval: 0.15                  # seconds, regulate mapping frequency

  # Surrounding map
  surroundingkeyframeAddingDistThreshold: 1.0   # meters, regulate keyframe adding threshold
  surroundingkeyframeAddingAngleThreshold: 0.2  # radians, regulate keyframe adding threshold
  surroundingKeyframeDensity: 2.0               # meters, downsample surrounding keyframe poses
  surroundingKeyframeSearchRadius: 50.0         # meters, within n meters scan-to-map optimization (when loop closure disabled)

  # Loop closure
  loopClosureEnableFlag: true
  loopClosureFrequency: 1.0                     # Hz, regulate loop closure constraint add frequency
  surroundingKeyframeSize: 50                   # submap size (when loop closure enabled)
  historyKeyframeSearchRadius: 15.0             # meters, key frame that is within n meters from current pose will be considerd for loop closure
  historyKeyframeSearchTimeDiff: 30.0           # seconds, key frame that is n seconds older will be considered for loop closure
  historyKeyframeSearchNum: 25                  # number of hostory key frames will be fused into a submap for loop closure
  historyKeyframeFitnessScore: 0.3              # icp threshold, the smaller the better alignment

  # Visualization
  globalMapVisualizationSearchRadius: 1000.0    # meters, global map visualization radius
  globalMapVisualizationPoseDensity: 10.0       # meters, global map visualization keyframe density
  globalMapVisualizationLeafSize: 1.0           # meters, global map visualization cloud density




# Navsat (convert GPS coordinates to Cartesian)
navsat:
  frequency: 50
  wait_for_datum: false
  delay: 0.0
  magnetic_declination_radians: 0
  yaw_offset: 0
  zero_altitude: true
  broadcast_utm_transform: false
  broadcast_utm_transform_as_parent_frame: false
  publish_filtered_gps: false

# EKF for Navsat
ekf_gps:
  publish_tf: false
  map_frame: map
  odom_frame: odom
  base_link_frame: base_link
  world_frame: odom

  frequency: 50
  two_d_mode: false
  sensor_timeout: 0.01
  # -------------------------------------
  # External IMU:
  # -------------------------------------
  imu0: imu_correct
  # make sure the input is aligned with ROS REP105. "imu_correct" is manually transformed by myself. EKF can also transform the data using tf between your imu and base_link
  imu0_config: [false, false, false,
                true,  true,  true,
                false, false, false,
                false, false, true,
                true,  true,  true]
  imu0_differential: false
  imu0_queue_size: 50
  imu0_remove_gravitational_acceleration: true
  # -------------------------------------
  # Odometry (From Navsat):
  # -------------------------------------
  odom0: odometry/gps
  odom0_config: [true,  true,  true,
                 false, false, false,
                 false, false, false,
                 false, false, false,
                 false, false, false]
  odom0_differential: false
  odom0_queue_size: 10

  #                            x     y     z     r     p     y   x_dot  y_dot  z_dot  r_dot p_dot y_dot x_ddot y_ddot z_ddot
  process_noise_covariance: [  1.0,  0,    0,    0,    0,    0,    0,     0,     0,     0,    0,    0,    0,    0,      0,
                               0,    1.0,  0,    0,    0,    0,    0,     0,     0,     0,    0,    0,    0,    0,      0,
                               0,    0,    10.0, 0,    0,    0,    0,     0,     0,     0,    0,    0,    0,    0,      0,
                               0,    0,    0,    0.03, 0,    0,    0,     0,     0,     0,    0,    0,    0,    0,      0,
                               0,    0,    0,    0,    0.03, 0,    0,     0,     0,     0,    0,    0,    0,    0,      0,
                               0,    0,    0,    0,    0,    0.1,  0,     0,     0,     0,    0,    0,    0,    0,      0,
                               0,    0,    0,    0,    0,    0,    0.25,  0,     0,     0,    0,    0,    0,    0,      0,
                               0,    0,    0,    0,    0,    0,    0,     0.25,  0,     0,    0,    0,    0,    0,      0,
                               0,    0,    0,    0,    0,    0,    0,     0,     0.04,  0,    0,    0,    0,    0,      0,
                               0,    0,    0,    0,    0,    0,    0,     0,     0,     0.01, 0,    0,    0,    0,      0,
                               0,    0,    0,    0,    0,    0,    0,     0,     0,     0,    0.01, 0,    0,    0,      0,
                               0,    0,    0,    0,    0,    0,    0,     0,     0,     0,    0,    0.5,  0,    0,      0,
                               0,    0,    0,    0,    0,    0,    0,     0,     0,     0,    0,    0,    0.01, 0,      0,
                               0,    0,    0,    0,    0,    0,    0,     0,     0,     0,    0,    0,    0,    0.01,   0,
                               0,    0,    0,    0,    0,    0,    0,     0,     0,     0,    0,    0,    0,    0,      0.015]

因为比较长,我们把它划分一下

lio_sam:

  # Topics
  pointCloudTopic: "points_raw"               # Point cloud data
  imuTopic: "imu_raw"                         # IMU data
  odomTopic: "odometry/imu"                   # IMU pre-preintegration odometry, same frequency as IMU
  # 如果要使用gps数据,需要把odom数据导入.不过都是先处理过后的,原始数据不带odom
  gpsTopic: "odometry/gpsz"                   # GPS odometry topic from navsat, see module_navsat.launch file

首先是四大话题的数据信息,包括点云数据,imu数据,imu的惯性导航odom数据和gps的odom数据.

  # Frames
  lidarFrame: "base_link"
  baselinkFrame: "base_link"
  odometryFrame: "odom"
  mapFrame: "map"

这里是一些坐标系的定义,基本不影响什么,直接用就好.

  # GPS Settings
  useImuHeadingInitialization: true           # if using GPS data, set to "true"
  useGpsElevation: false                      # if GPS elevation is bad, set to "false"
  gpsCovThreshold: 2.0                        # m^2, threshold for using GPS data
  poseCovThreshold: 25.0                      # m^2, threshold for using GPS data

  # Export settings
  savePCD: true                              # https://github.com/TixiaoShan/LIO-SAM/issues/3
  savePCDDirectory: "/Downloads/LOAM/"        # in your home folder, starts and ends with "/". Warning: the code deletes "LOAM" folder then recreates it. See "mapOptimization" for implementation

是否使用gps数据,如果使用的话,可以把useImuHeadingInitialization置为true.然后是是否保存pcd地图,以及保存的位置,这个位置是增量式的,不需要加上/home/用户,直接就是~/开始的,所以再填入额外的路径即可.

  # Sensor Settings
  sensor: velodyne                            # lidar sensor type, 'velodyne' or 'ouster' or 'livox'
  N_SCAN: 16                                  # number of lidar channel (i.e., Velodyne/Ouster: 16, 32, 64, 128, Livox Horizon: 6)
  Horizon_SCAN: 1800                          # lidar horizontal resolution (Velodyne:1800, Ouster:512,1024,2048, Livox Horizon: 4000)
  downsampleRate: 1                           # default: 1. Downsample your data if too many points. i.e., 16 = 64 / 4, 16 = 16 / 1
  lidarMinRange: 1.0                          # default: 1.0, minimum lidar range to be used
  lidarMaxRange: 1000.0                       # default: 1000.0, maximum lidar range to be used

雷达传感器的设置,比较重要,并且lio-sam没有支持rslidar,可以自己再补充一个robosense的雷达类型(需要修改源码.)

  # IMU Settings
  imuAccNoise: 3.9939570888238808e-03
  imuGyrNoise: 1.5636343949698187e-03
  imuAccBiasN: 6.4356659353532566e-05
  imuGyrBiasN: 3.5640318696367613e-05
  imuGravity: 9.80511
  imuRPYWeight: 0.01

除了设置lidar,还可以设置imu数据,这里设置的是
imuAccNoise 加速度计测量噪声

imuGyrNoise 陀螺仪测量噪声

imuAccBiasN 加速度计偏置噪声

imuGyrBiasN 陀螺仪偏置噪声

imuGravity 重力加速度值

imuRPYWeight IMU 姿态角融合权重

这里不知道设置会有多少影响,可以先保留参数.然后是lidar->imu的标定参数,这个是最重要的一环,因为很多时候我们都是没有把lidar的坐标系和imu的坐标系对齐的.平移矩阵不重要,主要是旋转矩阵比较重要,一般lidar都是都是前x,左y,上z的坐标系,imu会有一定的旋转,把对应的旋转矩阵填入,注意是lidar->imu的,不是imu->lidar的,并且一般extrinsicRot和extrinsicRPY都是一样的值,作者的imu比较特殊型号,所以两个旋转不一样,如果lidar和imu的方向一致,那么就是注释部分的旋转矩阵.

  # Extrinsics: T_lb (lidar -> imu)
  extrinsicTrans: [0.0, 0.0, 0.0]
  # liosam作者用的imu比较特殊,一般的两个都是同一个值
  extrinsicRot: [-1, 0, 0,
                  0, 1, 0,
                  0, 0, -1] # ← 这就是 R_lidar→imu（即 R_lb）
  extrinsicRPY: [0, -1, 0,
                 1, 0, 0,
                 0, 0, 1] # ← 这其实是 R_imu→lidar（即 R_bl = R_lb⁻¹）
  # 如果两个都是同样的方向上的.
  # extrinsicRot: [1, 0, 0,
  #                 0, 1, 0,
  #                 0, 0, 1]
  # extrinsicRPY: [1, 0, 0,
  #                 0, 1, 0,
  #                 0, 0, 1]

然后就是算法的配置参数了,这里我也没有调过,先分析一下它们的作用.

  # LOAM feature threshold
  edgeThreshold: 1.0
  surfThreshold: 0.1
  edgeFeatureMinValidNum: 10
  surfFeatureMinValidNum: 100

  # voxel filter paprams
  odometrySurfLeafSize: 0.4                     # default: 0.4 - outdoor, 0.2 - indoor
  mappingCornerLeafSize: 0.2                    # default: 0.2 - outdoor, 0.1 - indoor
  mappingSurfLeafSize: 0.4                      # default: 0.4 - outdoor, 0.2 - indoor

  # robot motion constraint (in case you are using a 2D robot)
  z_tollerance: 1000                            # meters
  rotation_tollerance: 1000                     # radians

  # CPU Params
  numberOfCores: 4                              # number of cores for mapping optimization
  mappingProcessInterval: 0.15                  # seconds, regulate mapping frequency

  # Surrounding map
  surroundingkeyframeAddingDistThreshold: 1.0   # meters, regulate keyframe adding threshold
  surroundingkeyframeAddingAngleThreshold: 0.2  # radians, regulate keyframe adding threshold
  surroundingKeyframeDensity: 2.0               # meters, downsample surrounding keyframe poses
  surroundingKeyframeSearchRadius: 50.0         # meters, within n meters scan-to-map optimization (when loop closure disabled)

  # Loop closure
  loopClosureEnableFlag: true
  loopClosureFrequency: 1.0                     # Hz, regulate loop closure constraint add frequency
  surroundingKeyframeSize: 50                   # submap size (when loop closure enabled)
  historyKeyframeSearchRadius: 15.0             # meters, key frame that is within n meters from current pose will be considerd for loop closure
  historyKeyframeSearchTimeDiff: 30.0           # seconds, key frame that is n seconds older will be considered for loop closure
  historyKeyframeSearchNum: 25                  # number of hostory key frames will be fused into a submap for loop closure
  historyKeyframeFitnessScore: 0.3              # icp threshold, the smaller the better alignment

  # Visualization
  globalMapVisualizationSearchRadius: 1000.0    # meters, global map visualization radius
  globalMapVisualizationPoseDensity: 10.0       # meters, global map visualization keyframe density
  globalMapVisualizationLeafSize: 1.0           # meters, global map visualization cloud density
  • 1. LOAM 特征提取参数 (LOAM Feature Threshold)
    控制前端里程计如何从原始点云中提取特征点。
参数名默认值含义与作用调节建议
edgeThreshold1.0边缘特征提取阈值。
用于判断点是否为边缘（基于曲率）。值越大，只提取非常锋利的边缘。		环境特征不明显时减小；噪声大时增大。
surfThreshold0.1平面特征提取阈值。
用于判断点是否为平面。值越小，对平坦度要求越严。		室内环境平面较多，可适当减小以提高精度。
edgeFeatureMinValidNum10最小有效边缘点数。
一帧中最少需要提取到的边缘点数量，否则该帧可能被视为无效。		场景空旷或特征少（如长走廊）容易跟丢时，尝试减小此值。
surfFeatureMinValidNum100最小有效平面点数。
一帧中最少需要提取到的平面点数量。		通常保持默认，平面点通常很充足。
    1. 体素滤波参数 (Voxel Filter Params)
      通过体素网格滤波器（Voxel Grid Filter）对点云进行降采样，平衡精度与计算量。
参数名默认值含义与作用调节建议
odometrySurfLeafSize0.4里程计平面点降采样。
用于前端里程计地图构建。		室内建议 0.2，室外建议 0.4。值越小精度越高，但计算越慢。
mappingCornerLeafSize0.2建图边缘点降采样。
用于后端建图优化的边缘点。		室内建议 0.1，室外建议 0.2。边缘特征对约束很重要，通常比平面设得更细。
mappingSurfLeafSize0.4建图平面点降采样。
用于后端建图优化的平面点。		室内建议 0.2，室外建议 0.4。
    1. 机器人运动约束 (Robot Motion Constraint)
      用于将 3D SLAM 强制约束为 2D 模式（适用于地面车辆 AGV）。
参数名默认值含义与作用调节建议
z_tollerance1000Z轴（高度）容差。
设为极大值（1000）表示不限制。		如果是地面机器人且 Z 轴漂移严重，设为极小值（如 0.1）以强制高度不变。
rotation_tollerance1000旋转（Roll/Pitch）容差。
设为极大值表示允许 3D 旋转。		地面车辆可设为小值，忽略 Roll/Pitch 变化，防止地图倾斜。
    1. CPU 与处理参数 (CPU Params)
      控制后端优化的并行计算与处理频率。
参数名默认值含义与作用调节建议
numberOfCores4并行核心数。
用于 GTSAM 优化和局部地图构建的多线程加速。		根据机载电脑性能设置（如 NUC 设为 4-8）。
mappingProcessInterval0.15建图处理间隔(s)。
后端建图线程的频率，0.15s 代表约 6-7Hz。		CPU 负载过高时，可增大此值（如 0.3），牺牲实时性换取流畅度。
    1. 局部地图与关键帧 (Surrounding Map)
      决定滑动窗口地图的大小及关键帧选取策略。
参数名默认值含义与作用调节建议
surroundingkeyframeAddingDistThreshold1.0关键帧距离阈值。
移动超过 1m 添加新关键帧。		室内狭窄环境减小（0.5），室外开阔环境增大。
surroundingkeyframeAddingAngleThreshold0.2关键帧角度阈值。
旋转超过 0.2 rad 添加新关键帧。		旋转剧烈时需要更多关键帧维持跟踪。
surroundingKeyframeDensity2.0局部地图关键帧稀疏度。
对选取的关键帧位置进行降采样，防止局部图太密。		较小值会使局部地图更密，匹配更稳但更慢。
surroundingKeyframeSearchRadius50.0局部地图搜索半径。
仅将半径 50m 内的关键帧拼成局部地图进行 Scan-to-Map。		室外建议保持 50 或更大，室内可减小。
    1. 闭环检测 (Loop Closure)
      抑制累积误差（Drift）的关键模块。
参数名默认值含义与作用调节建议
loopClosureEnableFlagtrue开启/关闭闭环。不需要全局一致性或算力受限时设为 false。
loopClosureFrequency1.0闭环检测频率(Hz)。算力不足可降至 0.5。
surroundingKeyframeSize50闭环子地图大小。
用于 ICP 匹配的子地图包含的关键帧数。		越大越鲁棒，耗时增加。
historyKeyframeSearchRadius15.0历史帧搜索半径。
只检测当前位置 15m 范围内的历史帧。		GPS 误差较大时需适当增大。
historyKeyframeSearchTimeDiff30.0时间间隔阈值(s)。
必须是 30s 之前的帧才视为回环（防止与刚经过的路径误匹配）。		仅在短时间内重复经过同一地点时才需减小。
historyKeyframeSearchNum25回环匹配帧数。
取候选帧周围 25 帧拼图进行 ICP。		默认即可。
historyKeyframeFitnessScore0.3ICP 得分阈值。
误差小于 0.3 才认为回环有效。越小越严格。		若出现错误回环（地图重影/炸裂），请减小此值（如 0.15）。
    1. 可视化 (Visualization)
      仅影响 Rviz 显示效果，不影响算法精度。
参数名默认值含义与作用
globalMapVisualizationSearchRadius1000.0只显示当前位置 1000m 内的地图点云。
globalMapVisualizationPoseDensity10.0轨迹显示稀疏度，每隔 10m 画一个坐标轴。
globalMapVisualizationLeafSize1.0全局地图显示稀疏度，1.0 表示显示的地图很稀疏（省显存）。

最后的配置是navsat和ekf_gps定位的模块,这两个定位模块非常的重要,但是要想看懂又需要非常清晰的认识robot_localization,这里我们暂时先不考虑修改,后面在创建自己的数据的时候还会重新分析这个配置.


# Navsat (convert GPS coordinates to Cartesian)
navsat:
  frequency: 50
  wait_for_datum: false
  delay: 0.0
  magnetic_declination_radians: 0
  yaw_offset: 0
  zero_altitude: true
  broadcast_utm_transform: false
  broadcast_utm_transform_as_parent_frame: false
  publish_filtered_gps: false

# EKF for Navsat
ekf_gps:
  publish_tf: false
  map_frame: map
  odom_frame: odom
  base_link_frame: base_link
  world_frame: odom

  frequency: 50
  two_d_mode: false
  sensor_timeout: 0.01
  # -------------------------------------
  # External IMU:
  # -------------------------------------
  imu0: imu_correct
  # make sure the input is aligned with ROS REP105. "imu_correct" is manually transformed by myself. EKF can also transform the data using tf between your imu and base_link
  imu0_config: [false, false, false,
                true,  true,  true,
                false, false, false,
                false, false, true,
                true,  true,  true]
  imu0_differential: false
  imu0_queue_size: 50
  imu0_remove_gravitational_acceleration: true
  # -------------------------------------
  # Odometry (From Navsat):
  # -------------------------------------
  odom0: odometry/gps
  odom0_config: [true,  true,  true,
                 false, false, false,
                 false, false, false,
                 false, false, false,
                 false, false, false]
  odom0_differential: false
  odom0_queue_size: 10

  #                            x     y     z     r     p     y   x_dot  y_dot  z_dot  r_dot p_dot y_dot x_ddot y_ddot z_ddot
  process_noise_covariance: [  1.0,  0,    0,    0,    0,    0,    0,     0,     0,     0,    0,    0,    0,    0,      0,
                               0,    1.0,  0,    0,    0,    0,    0,     0,     0,     0,    0,    0,    0,    0,      0,
                               0,    0,    10.0, 0,    0,    0,    0,     0,     0,     0,    0,    0,    0,    0,      0,
                               0,    0,    0,    0.03, 0,    0,    0,     0,     0,     0,    0,    0,    0,    0,      0,
                               0,    0,    0,    0,    0.03, 0,    0,     0,     0,     0,    0,    0,    0,    0,      0,
                               0,    0,    0,    0,    0,    0.1,  0,     0,     0,     0,    0,    0,    0,    0,      0,
                               0,    0,    0,    0,    0,    0,    0.25,  0,     0,     0,    0,    0,    0,    0,      0,
                               0,    0,    0,    0,    0,    0,    0,     0.25,  0,     0,    0,    0,    0,    0,      0,
                               0,    0,    0,    0,    0,    0,    0,     0,     0.04,  0,    0,    0,    0,    0,      0,
                               0,    0,    0,    0,    0,    0,    0,     0,     0,     0.01, 0,    0,    0,    0,      0,
                               0,    0,    0,    0,    0,    0,    0,     0,     0,     0,    0.01, 0,    0,    0,      0,
                               0,    0,    0,    0,    0,    0,    0,     0,     0,     0,    0,    0.5,  0,    0,      0,
                               0,    0,    0,    0,    0,    0,    0,     0,     0,     0,    0,    0,    0.01, 0,      0,
                               0,    0,    0,    0,    0,    0,    0,     0,     0,     0,    0,    0,    0,    0.01,   0,
                               0,    0,    0,    0,    0,    0,    0,     0,     0,     0,    0,    0,    0,    0,      0.015]

这些参数主要用于 robot_localization 包，通常在 LIO-SAM 等系统中用于融合 GPS 和 IMU 数据，以获得全局一致的里程计。

    1. Navsat (GPS 坐标转换)
      配置 navsat_transform_node 节点，负责将 GPS 的经纬度（WGS84）转换为机器人坐标系下的笛卡尔坐标（通常是 UTM 或局部 ENU）。
参数名值含义与作用调节建议
frequency50运行频率 (Hz)。
节点的主循环频率。		通常设为与 IMU 或 EKF 频率一致或略低。
wait_for_datumfalse是否等待原点。
true: 需要手动设置原点；false: 取第一帧 GPS 信号作为地图原点 (0,0,0)。		一般设为 false 以便自动启动。
delay0.0时间延迟。
用于补偿数据传输延迟。		除非有明确的时间同步问题，否则设为 0。
magnetic_declination_radians0磁偏角 (弧度)。
用于修正磁北与真北的夹角。		非常重要。需根据所在地的经纬度查询磁偏角并填入，否则 GPS 轨迹的方向会偏。
yaw_offset0偏航角偏移 (弧度)。
如果 IMU 安装朝向与车头不一致，需在此修正。		根据 IMU 安装方向设置（0 表示 IMU X轴朝前）。
zero_altitudetrue高度归零。
true: 忽略 GPS 的高度信息，强制 Z=0；false: 使用 GPS 高度。		2D 导航或 GPS 高度漂移严重时设为 true。
broadcast_utm_transformfalse发布 UTM TF。
是否发布 utm -> map 的坐标变换。		只要局部坐标系够用，通常设为 false 以避免 TF 树冲突。
publish_filtered_gpsfalse发布滤波后的 GPS。
是否发布融合后的 GPS 坐标用于调试。		调试时可开启。

从输入输出来看这个节点的细节内容:

方向默认话题名 (Topic)消息类型 (Type)描述 (Description)
Inputimu/datasensor_msgs/Imu必要的方向参考。提供磁力计或计算出的绝对朝向，用于确定 GPS 坐标系与机器人坐标系的对齐关系。
Inputgps/fixsensor_msgs/NavSatFix原始 GPS 数据。包含经度、纬度、高度信息。
Inputodometry/filterednav_msgs/Odometry(可选) EKF 反馈。如果需要发布 map->utm 的静态 TF，需要此反馈。
Outputodometry/gpsnav_msgs/Odometry核心输出。将经纬度转换为局部笛卡尔坐标系（平面坐标）。通常作为 ekf_localization_node 的输入。
Outputgps/filteredsensor_msgs/NavSatFix(可选) 反向转换。将 EKF 融合后的里程计位置反算回经纬度，用于地图显示。

EKF for Navsat (扩展卡尔曼滤波)
配置 ekf_localization_node 节点，用于融合 IMU 和 转换后的 GPS 里程计数据。

  • 2.1 基础设置与 TF 树
参数名值含义与作用
publish_tffalse是否发布 TF 变换。在 LIO-SAM 中通常由 Lidar 里程计发布 TF，这里仅用于计算，所以设为 false。
map_framemap地图坐标系名称。
odom_frameodom里程计坐标系名称。
base_link_framebase_link机器人基座标系名称。
world_frameodom世界坐标系。EKF 输出的姿态是相对于这个坐标系的。这里设为 odom 表示融合结果基于局部里程计。
  • 2.2 传感器输入配置 (The Configuration Matrix)

这是 EKF 最核心的配置，决定融合哪些数据。矩阵顺序为：
[X, Y, Z, Roll, Pitch, Yaw, dX, dY, dZ, dRoll, dPitch, dYaw, ddX, ddY, ddZ]
(位置 XYZ, 姿态 RPY, 线速度 XYZ, 角速度 RPY, 线加速度 XYZ)

  • IMU 输入 (imu0)

配置：imu_correct (通常是去畸变或转系后的 IMU 数据)

状态量配置值解释
位置 (X, Y, Z)false, false, falseIMU 不提供绝对位置。
姿态 (R, P, Y)true, true, true使用 IMU 的绝对姿态（欧拉角）。
线速度 (dX, dY, dZ)false, false, falseIMU 不直接提供线速度。
角速度 (dR, dP, dY)false, false, true仅使用 Yaw (Z轴) 的角速度。通常用于修正航向变化。
线加速度 (ddX, ddY, ddZ)true, true, true使用 IMU 的线性加速度。
  • imu0_differential: false。使用绝对测量值（直接由 IMU 提供的数值），而不是计算两帧之间的差量。
  • imu0_remove_gravitational_acceleration: true。非常关键。因为上面的配置使用了加速度 (ddX...)，必须告知 EKF 移除重力加速度的影响，否则静止时 Z 轴会有巨大的加速度输入导致飞车。
  • GPS 里程计输入 (odom0)

配置：odometry/gps (这是 navsat_transform_node 输出的话题)

状态量配置值解释
位置 (X, Y, Z)true, true, true使用 GPS 转换来的绝对坐标 (X, Y, Z)。
姿态false...这里的 GPS 里程计不提供可靠姿态，交给 IMU。
速度/加速度false...不使用 GPS 的速度，噪声通常较大。
    1. 过程噪声协方差 (Process Noise Covariance)

process_noise_covariance 定义了系统预测模型的“不确定性”。

  • 这是一个对角矩阵，分别对应 [x, y, z, r, p, y, dx, dy, dz, dr, dp, dy, ddx, ddy, ddz]。
  • 数值含义：数值越 大，表示系统越 不信任 运动模型的预测（允许状态发生突变）；数值越 小，表示系统认为运动是平滑的，更 信任 预测值。
索引对应状态值分析
0, 1X, Y 位置1.0允许水平位置有一定的预测误差。
2Z 位置10.0非常大。表示对 Z 轴高度的预测非常不确定（允许高度剧烈跳变）。这是为了快速适应 GPS 的高度修正。
3, 4Roll, Pitch0.03较小，认为机器人不会发生剧烈的翻滚或俯仰。
5Yaw0.1允许航向角有一定的动态变化。
………(速度和加速度的噪声通常根据传感器精度设定)
14Z 加速度0.015相对较小，平滑 Z 轴加速度。

配置的内容还是比较多的,同样的我们来总结一下输入输出.

方向默认话题名 (Topic)消息类型 (Type)描述 (Description)
Inputodometry/gpsnav_msgs/Odometry来自 navsat_transform_node。提供绝对的位置观测 (X, Y, Z)，用于消除累积误差。
Inputimu/datasensor_msgs/Imu来自传感器。提供姿态 (RPY)、角速度和线加速度。用于高频状态预测。
Inputodometry/wheelnav_msgs/Odometry(可选) 轮式里程计。提供局部速度或位置增量。
Outputodometry/filterednav_msgs/Odometry核心输出。融合后的、平滑且无漂移的全局里程计状态。
Output/tftf2_msgs/TFMessage坐标变换。发布 odom -> base_link 或 map -> odom 的 TF 变换。

从实际的使用发现,这两个节点是相互需要的,所以启动的时候也需要一并启动.

为了更好的理解lio_sam中的除lidar之外的模块,我们可以把他们专门提取出来进一步的分析.也就是ekf和navsat两个节点,以及lio-sam提供的专门的数据集.
首先是ekf节点的相关的信息,启动的是run_ekf_gps.launch:

<launch>
    <!-- 发布odometry/navsat -->
    <node pkg="robot_localization" type="ekf_localization_node" name="ekf_gps" respawn="true" output="screen">

        <rosparam command="load" file="$(find lio_sam)/config/ekf_gps_params.yaml" />

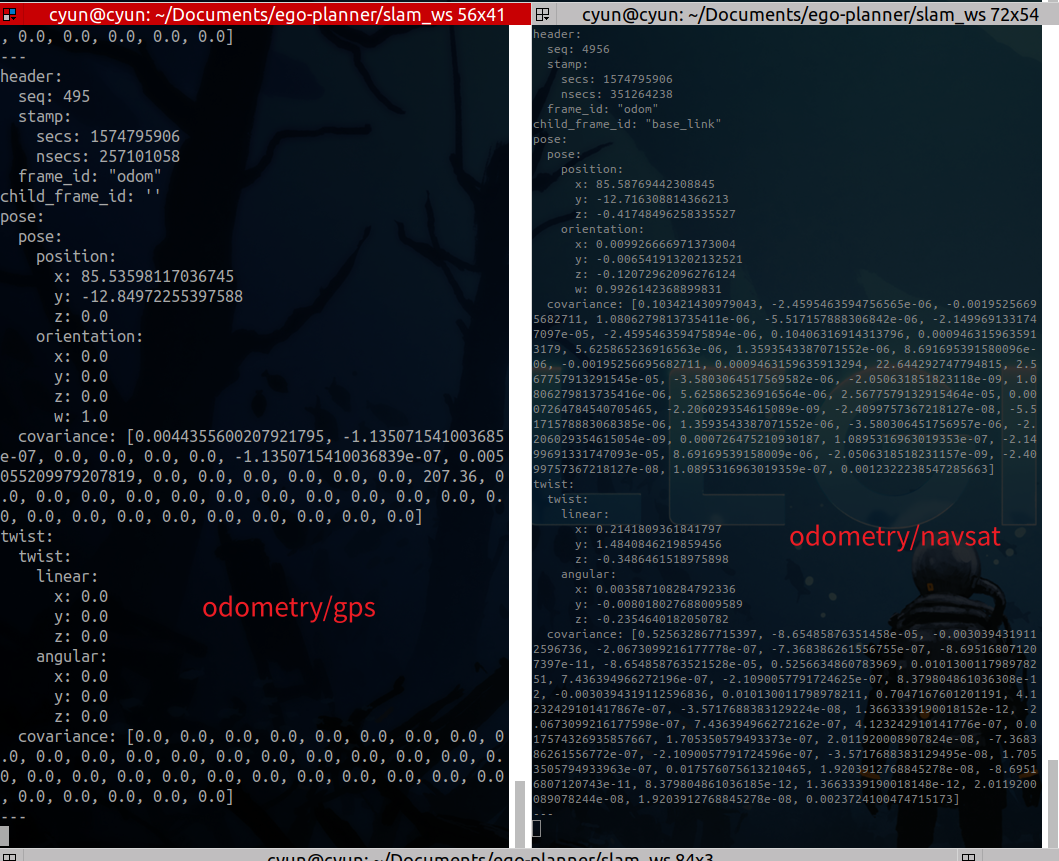

        <remap from="odometry/filtered" to="odometry/navsat" />

    </node>
</launch>

配置与上面的是一样的.yaml如下:

# EKF 节点通常负责发布 odom -> base_link 的变换。
# 但如果你有 LIO-SAM 或其他 SLAM 算法已经在发布这个 TF，这里必须设为 false，否则 TF 树会打架（闪烁）。
publish_tf: true # 由于我们只启动gps imu,所以这里需要用true

# --- 坐标系定义 ---
# map_frame: 全局地图坐标系 (通常是 map)
# odom_frame: 里程计坐标系 (通常是 odom)
# base_link_frame: 机器人自身的中心坐标系
# world_frame: EKF 输出的数据是基于哪个坐标系的？对于 GPS 融合，通常填 odom。
map_frame: map
odom_frame: odom
base_link_frame: base_link
world_frame: odom

frequency: 50
# --- 2D 模式 ---
# true = 强制把 Z, Roll, Pitch 设为 0。适用于只在平地跑的扫地机。
# false = 处理 3D 数据（即便是在地面，如果有坡度，也建议设为 false）。
two_d_mode: false
sensor_timeout: 0.01 # 如果传感器 0.01秒没数据，就认为超时

# -------------------------------------
# External IMU:
# -------------------------------------
imu0: imu_correct # 订阅的话题名
# imu_correct needs to be aligned with ROS REP105 (ENU)
imu0_config: [false, false, false, # 不融合 IMU 的位置 (IMU 不知道自己在哪里)
              true,  true,  true,  # 融合 IMU 的 姿态 (Roll/Pitch/Yaw) -> 核心！
              false, false, false, # 不融合 IMU 的 线速度 (由积分得来，误差大)
              false, false, true,  # 融合 IMU 的 角速度 (Yaw rate, Z轴旋转速度)
              true,  true,  true]  # 融合 IMU 的 加速度 (用于检测运动状态)

# 是否是差分模式？
# false = 直接使用 IMU 输出的绝对角度。
# true = 只关心上一帧到这一帧变了多少度 (如果有磁场干扰导致绝对角度不准，可以开这个)。
imu0_differential: false
imu0_queue_size: 50
# 是否移除重力加速度？
# true = IMU 一般会测到 9.8 的重力，EKF 需要把它减掉，否则会以为车子在疯狂向上加速。
imu0_remove_gravitational_acceleration: true

# -------------------------------------
# Odometry (From Navsat node):
# -------------------------------------
odom0: odometry/gps # 订阅 Navsat 节点发布的话题
odom0_config: [true,  true,  true, # 融合 GPS 的 X, Y, Z 位置 -> 核心！
               false, false, false, # 不融合 姿态 (GPS 不知道车头朝向)
               false, false, false, # 不融合 速度
               false, false, false,
               false, false, false]


odom0_differential: false # GPS 是绝对位置，不能开差分
odom0_queue_size: 10

#                            x     y     z     r     p     y   x_dot  y_dot  z_dot  r_dot p_dot y_dot x_ddot y_ddot z_ddot
process_noise_covariance: [  1.0,  0,    0,    0,    0,    0,    0,     0,     0,     0,    0,    0,    0,    0,      0,
                             0,    1.0,  0,    0,    0,    0,    0,     0,     0,     0,    0,    0,    0,    0,      0,
                             0,    0,    10.0, 0,    0,    0,    0,     0,     0,     0,    0,    0,    0,    0,      0,
                             0,    0,    0,    0.03, 0,    0,    0,     0,     0,     0,    0,    0,    0,    0,      0,
                             0,    0,    0,    0,    0.03, 0,    0,     0,     0,     0,    0,    0,    0,    0,      0,
                             0,    0,    0,    0,    0,    0.1,  0,     0,     0,     0,    0,    0,    0,    0,      0,
                             0,    0,    0,    0,    0,    0,    0.25,  0,     0,     0,    0,    0,    0,    0,      0,
                             0,    0,    0,    0,    0,    0,    0,     0.25,  0,     0,    0,    0,    0,    0,      0,
                             0,    0,    0,    0,    0,    0,    0,     0,     0.04,  0,    0,    0,    0,    0,      0,
                             0,    0,    0,    0,    0,    0,    0,     0,     0,     0.01, 0,    0,    0,    0,      0,
                             0,    0,    0,    0,    0,    0,    0,     0,     0,     0,    0.01, 0,    0,    0,      0,
                             0,    0,    0,    0,    0,    0,    0,     0,     0,     0,    0,    0.5,  0,    0,      0,
                             0,    0,    0,    0,    0,    0,    0,     0,     0,     0,    0,    0,    0.01, 0,      0,
                             0,    0,    0,    0,    0,    0,    0,     0,     0,     0,    0,    0,    0,    0.01,   0,
                             0,    0,    0,    0,    0,    0,    0,     0,     0,     0,    0,    0,    0,    0,      0.015]

作用是把两个odom进行融合,从配置上来看,就是融合的是imu_correct(使用姿态)和odometry/gps(使用位置),也就是说需要这两个话题来输入,但是我们的原始数据中是没有/odometry/gps话题的,此时默认融合,定位就是只使用了imu来作为odom进行累积的.输出的/odometry/navsat也就是不准确的.但是依然是可以输出.

为了得到准确的输入/odometry/gps,需要启动navsat,run_navsat.launch:

<launch>
    <node pkg="robot_localization" type="navsat_transform_node" name="navsat" respawn="true" output="screen">
        <rosparam command="load" file="$(find lio_sam)/config/navsat_params.yaml" />
        <remap from="imu/data" to="imu_correct" />
        <remap from="gps/fix" to="gps/fix" />
        <remap from="odometry/filtered" to="odometry/navsat" />
    </node>
</launch>

三个remap都是输入,注意这里的imu给的是imu_correct,做了转换过后的imu数据,从原始数据中:

---
header:
  seq: 2725122
  stamp:
    secs: 1574795807
    nsecs: 579388103
  frame_id: "base_link"
orientation:
  x: -0.025122905329903338
  y: 0.01724436221212363
  z: -0.6902692226680864
  w: 0.7229106942333039
orientation_covariance: [0.01, 0.0, 0.0, 0.0, 0.01, 0.0, 0.0, 0.0, 0.01]
angular_velocity:
  x: -0.018783332780003548
  y: -0.16673213243484497
  z: -0.32905349135398865
angular_velocity_covariance: [0.01, 0.0, 0.0, 0.0, 0.01, 0.0, 0.0, 0.0, 0.01]
linear_acceleration:
  x: 3.921087267994881
  y: -3.389918012022972
  z: 10.362218062877655
linear_acceleration_covariance: [0.01, 0.0, 0.0, 0.0, 0.01, 0.0, 0.0, 0.0, 0.01]

可以知道,是把imu_link转到了base_link后的数据.odometry/navsat需要ekf节点提供.gps/fix是原始的gps数据:

---
header:
  seq: 26557
  stamp:
    secs: 1574795921
    nsecs:  79819917
  frame_id: "navsat_link"
status:
  status: 2
  service: 1
latitude: 40.66351444833333
longitude: -74.56353641
altitude: 37.669
position_covariance: [0.003856410000000001, 0.0, 0.0, 0.0, 0.004435559999999999, 0.0, 0.0, 0.0, 207.36]
position_covariance_type: 1
---

输出话题是odometry/gps,但是一般启动了run_navsat.launch是没有odometry/gps话题的输出的,那是因为odometry/filtered(remap到了odometry/navsat)话题没有输入进来,也就是还没有启动ekf.

所以他们俩必须得是同时启动,定位才是准确的.

<launch>

    <!--- Robot State TF -->
    <include file="$(find lio_sam)/launch/include/module_robot_state_publisher.launch" />

    <arg name="project" default="lio_sam"/>

    <!-- EKF GPS-->
    <node pkg="robot_localization" type="ekf_localization_node" name="ekf_gps" respawn="true">
        <remap from="odometry/filtered" to="odometry/navsat" />
    </node>

    <!-- Navsat -->
    <node pkg="robot_localization" type="navsat_transform_node" name="navsat" respawn="true">
        <!-- <rosparam param="datum">[42.35893211, -71.09345588, 0.0, world, base_link]</rosparam> -->
        <remap from="imu/data" to="imu_correct" />
        <remap from="gps/fix" to="gps/fix" />
        <remap from="odometry/filtered" to="odometry/navsat" />
    </node>

</launch>

注意,这里的launch还启动了module_robot_state_publisher.launch,这里面的车辆的tf也需要获得,因为navsat节点是需要使用这个tf关系的.

同时启动之后,再播放park_dataset.bag(https://drive.google.com/file/d/177bE5K638EJKv2KzlFdljTqGzRpOCdJP/view?usp=sharing)这个包,就能得到正确的odom数据了:
在这里插入图片描述
这是正确启动后的两个odom的样子,差别是非常小的,然后有一个是截断了高度的.这样,我们就有了能够完美输入lio-sam的额外odom数据了!
其频率也是由输入话题的频率来控制的.

cyun@cyun:~/Documents/ego-planner/slam_ws$ rostopic hz /odometry/gps
subscribed to [/odometry/gps]
average rate: 5.128
	min: 0.180s max: 0.220s std dev: 0.01656s window: 5
average rate: 4.999
	min: 0.180s max: 0.220s std dev: 0.01334s window: 10
^Caverage rate: 5.046
	min: 0.180s max: 0.220s std dev: 0.01337s window: 12
cyun@cyun:~/Documents/ego-planner/slam_ws$ rostopic hz /odometry/navsat
subscribed to [/odometry/navsat]
average rate: 50.053
	min: 0.019s max: 0.020s std dev: 0.00025s window: 50
average rate: 50.016
	min: 0.019s max: 0.021s std dev: 0.00023s window: 100
average rate: 50.014
	min: 0.019s max: 0.021s std dev: 0.00022s window: 151
激光SLAM总结——LIO-Mapping / LIOM / LINS / LIO-SAM算法解析
weixin_44580210的博客
10-08 1万+
激光IMU融合——LINS / LIO-mapping / LIO-sam算法解析激光IMU融合——LINS / LIO-mapping / LIO-sam算法解析 激光IMU融合——LINS / LIO-mapping / LIO-sam算法解析 在激光SLAM领域，LOAM、Lego-LOAM属于纯激光领域，除此之外还衍生处理视觉激光结合、激光IMU结合，甚至三者结合的算法，视觉激光结合的算法在我之前写的博文视觉激光融合——VLOAM / LIMO算法解析中有简单总结，本文所介绍的LINS / LIO-
【SLAM】LIO-SAM解析——流程图(1)
iwanderu的博客
06-16 7773
LIO-SAM是2020年新出的激光SLAM，代码量不大，结构统一清晰，是我看的最快的一篇SLAM代码，效果在原数据集也不错。有一个不错的注释版代码写的不错，https://github.com/smilefacehh/LIO-SAM-DetailedNote。 注释中，mapOptimization中位姿初始估计的解释和我的理解不太一样，放流程图了。 ......
slam一篇文章就够了——基于lio-sam的测试（2）
hooksten的博客
12-07 924
本文介绍了使用evo工具进行KITTI格式轨迹对比的方法，以及通过ICP算法对齐两条轨迹的实现。主要内容包括：1) 使用evo_traj命令进行基本轨迹对比，但无法自动对齐；2) 提供Python脚本实现ICP对齐，包含读取KITTI格式数据、最近邻搜索、SVD变换计算等步骤；3) 展示对齐后的轨迹对比效果图和误差统计结果。该方法适用于没有时间戳的KITTI格式轨迹数据，通过ICP计算变换矩阵实现轨迹对齐，并输出RMSE和最大误差等评估指标。
slam一篇文章就够了——基于lio-sam的测试（1）
hooksten的博客
12-07 319
本文介绍了在Ubuntu 20.04和ROS Noetic环境下编译运行LIO-SAM时常见问题的解决方案。主要内容包括：GTSAM版本选择（推荐4.2-ros或4.0.0-alpha2）、Eigen3路径配置、OpenCV头文件修改（将opencv/cv.h替换为opencv2/imgproc.hpp）、将C++标准改为C++14解决PCL兼容性问题。运行时问题方面，提供了libmetis.so库路径修复方法、必要的ROS定位功能包安装建议，以及IMU-LiDAR外参标定注意事项。最后给出了数据集测试流程
每日浅读SLAM论文——简析LIO-SAM
qq_21043585的博客
07-07 3696
今天讲一篇经典的LIO（LiDAR-Inertial Odometry）SLAM论文——LIO-SAM。雷达+里程计由于其高鲁棒性、较低成本（二维雷达不贵、三维雷达价格也在降、IMU不太贵），可以说是工业机器人应用最广泛的SLAM解决方案了。对于三维LiDAR+IMU的结局方案，在github上的开源算法并不多，甚至可以说就LIO_SAM和FAST_LIO两种（及它们的前身和衍生物）。
SLAM学习笔记（二十）LIO-SAM流程及代码详解（最全）
热门推荐
微鉴道长的博客
06-17 7万+
这篇文章的主要目的是理清LIO-SAM的流程，对其中的数据处理的思路、变量的存储等各方面做一个总结。代码的注释有我自己写的内容，还有就是参考了一些网络博客的内容，总之站在别人的肩膀上才能看的更高。 ...
SLAM学习笔记（十九）开源3D激光SLAM总结大全——Cartographer3D,LOAM,Lego-LOAM,LIO-SAM,LVI-SAM,Livox-LOAM的原理解析及区别
微鉴道长的博客
04-26 4万+
本文为我在浙江省北大信研院-智能计算中心-情感智能机器人实验室-科技委员会所做的一个分享汇报，现在我把它搬运到博客中。 由于参与分享汇报的同事有许多是做其他方向的机器人工程师（包括硬件、控制等各方面并不是专门做SLAM的工程师），加上汇报的内容较多，因此在分享中我尽量使用简介的口语，而不出现复杂的公式。所以本文面向的是3D-slam方向的初学者。内容在整理中参考了许多链接，将放在最后。 在文章结束后，我会把原PPT放在上面，需要者自取。 另外打个广告，在slam方向有实习意愿的，请发送简历至zkyy8
3d激光SLAM：LIO-SAM框架---位姿融合输出
月照银海似蛟龙的博客
08-23 2164
LIO-SAM的全称是：Tightly-coupled Lidar Inertial Odometry via Smoothing and Mapping从全称上可以看出，该算法是一个紧耦合的雷达惯导里程计（Tightly-coupled Lidar Inertial Odometry），借助的手段就是利用GT-SAM库中的方法。LIO-SAM 提出了一个利用GT-SAM的紧耦合激光雷达惯导里程计的框架。实现了高精度、实时的移动机器人的轨迹估计和建图。
VM Ubuntu20.04+Robosense雷达+IMU复现LIO-SAM
weixin_43046168的博客
10-07 905
有了之前的基础，这次使用LIO-SAM来对自己录制的rosbag进行建模了！
【LIO-SAM论文全文翻译】：LIO-SAM: Tightly-coupled Lidar Inertial Odometry via Smoothing and Mapping
JaydenQ的博客
08-25 9330
文章目录摘要一、引言二、相关工作三、基于SAM的雷达惯性里程计A.系统概述B. IMU预积分因子C. 雷达里程计因子D. GPS因子总结 摘要 我们提出一个框架用于通过SAM紧耦合雷达惯性里程计LIO-SAM，可实现高精度、实时的移动机器人轨迹估计和地图构建。LIO-SAM是基于因子图构建雷达惯性里程计，可以将大量的相对测量值、绝对测量值、回环等多种不同数据作为因子融入雷达惯性里程计系统中。通过imu预积分获得的运动估计可以用于点云的偏斜矫正和用于雷达里程计优化的初始值。获得的雷达里程计结果又可以反过来
自动驾驶02：点云预处理——02（运动补偿篇LIO-SAM）
qq_55794606的博客
03-28 2078
当激光雷达（LiDAR）在运动中采集点云时，每个点的时间戳不同，而车辆在移动，导致点云在不同时间点的坐标与实际情况不符，这种现象称为。为了得到，需要进行。LIO-SAM 是一个基于的与，通过，特别适用于和。（消除 LiDAR 在运动中的扭曲）（局部里程计 + 全局地图优化）等场景。
ROS评估LIO-SAM算法教程（2）
Sixfourjie的博客
07-28 1347
本节将延续第一节内容来详细说明evo工具如何来评估slam算法。
以太联的自愈功能与看门狗机制解析
suzhou_speeder的博客
12-15 1058
看门狗(Watchdog)是一种硬件或软件实现的定时器机制，其核心功能是监控系统或程序的运行状态，防止程序跑飞或陷入死循环。案例：车载以太网交换机通过硬件看门狗实时监测链路状态，若检测到链路中断(如3ms内未收到心跳包)，立即启用备用路径，确保刹车、转向等关键系统永不掉线。案例：某智能工厂的PLC(可编程逻辑控制器)采用软件看门狗，若主程序因干扰死机，看门狗机制自动重启PLC，恢复生产流程。三者协同工作，实现“设备-交换机-网络”三级自愈，显著提升网络可靠性、降低运维成本，并为企业数字化转型提供坚实基础。
多模态赋能情绪理解：Qwen3-VL+LLaMA-Factory 的人脸情绪识别实战
最新发布
Lab4AI的博客
12-17 490
本项目依托Lab4AI平台，基于LLaMA-Factory成功对Qwen3-VL进行了完整的微调流程。我们将传统的人脸情绪识别任务与多模态大语言模型（MLLM）相结合，探索了MLLM在视觉情绪理解中的应用。通过微调Qwen3-VL，我们成功将传统的分类任务转化为多模态推理任务，显著提升了模型在复杂场景下的鲁棒性和准确率。这一方案不仅在人脸情绪识别上取得了显著提升，还为其他视觉任务的多模态大模型应用提供了新的思路，具有广泛的应用前景。
Transformer架构的原理是什么？
SACKings的博客
12-15 708
对于“Thinking”这个词，它的输出向量可能包含了90%它自己的信息和10%“Machines”的信息。而对于“Machines”，它的输出可能包含了70%它自己的信息和30%“Thinking”的信息。Transformer 架构的原理是理解现代大模型（如 GPT、BERT、T5 等）的基石。正是因为这些原理上的优势，Transformer才取代了RNN和CNN，成为了当今AI大模型时代的统治性架构。的（打乱输入顺序，输出可能不变），它没有内置的位置概念。Q·K 然后Softmax。
AIDD-人工智能药物设计-扩散模型热力学：从 AI 提取物理能量
itwangyang520的博客
12-14 1078
扩散模型的核心是加噪与去噪。这对业界的启示是，要实现精准医疗，特别是针对耐药突变的药物设计，不能仅依赖大语言模型（Large Language Model, LLM）处理序列。他们从文献和数据库中挖掘了过去被忽略的细节：氨基酸的替换、插入、缺失，以及关键的磷酸化修饰，最终整理出 4032 对新的激酶 - 配体数据。GeneGPT 曾展示了大语言模型（LLM）在生物医药领域的潜力，而 OpenBioLLM 提出了不同于 GeneGPT 单体（Monolithic）架构的方案：组建由「专家」构成的团队。
vLLM推理引擎教程4-离线推理功能
benben044的专栏
12-12 1149
本文介绍了使用vLLM框架优化推理性能的多种方法。主要内容包括：1）基础文本生成、对话式推理、文本分类和嵌入提取四种任务的基本实现；2）自动前缀缓存功能，通过共享KV缓存加速长上下文处理；3）使用YARN方法扩展模型上下文长度；4）多模态任务处理示例（Whisper语音识别）；5）底层LLMEngine API的使用。文章通过具体代码示例展示了如何设置参数实现各类推理优化，包括温度调节、top-p采样、缓存复用等技巧，适用于文本生成、分类、嵌入等多种NLP任务场景。
观成科技:Zloader木马家族加密流量分析
GCKJ_0824的博客
12-12 854
摘要：Zloader木马最初作为银行木马Zeus的下载器，现被广泛用于勒索软件投递。其采用多种加密通信技术规避检测：1）DGA技术生成随机域名；2）DNS隧道隐藏数据；3）HTTPS加密通信；4）Websocket掩码加密。最新版本通过会话密钥强化DNS隧道加密。观成科技利用AI模型结合TLS指纹检测HTTPS加密流量，持续通过行为分析和机器学习应对加密威胁。研究表明，恶意软件正不断升级流量对抗技术，凸显加密流量检测的重要性。（149字）
nl2sql技术实现自动sql生成之Spring AI Alibaba Nl2sql
疾风sxp的博客
12-15 947
上一节我们在介绍了自然语言转sql的基本思路，今天我们通过实操来解决这一技术实现，通过Spring AI Alibaba开源的nl2sql框架进行这块技术的讲解。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

白云千载尽

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
