引论
什么是编译程序

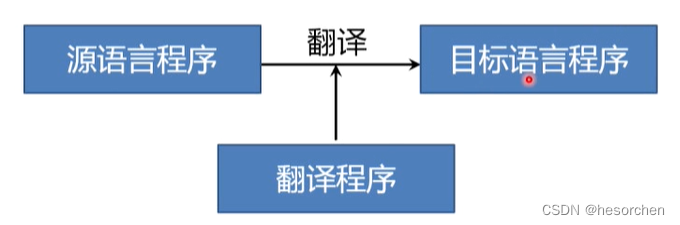

翻译程序:把某一种语言程序(源语言程序)等价地转换成另一种语言程序(目标语言程序)的程序。

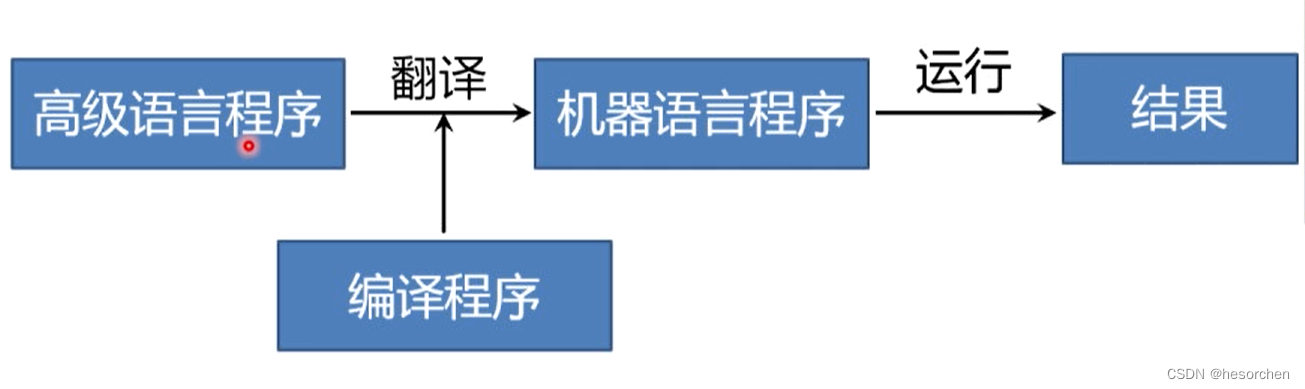

编译程序:编译程序也是一种翻译程序,把某一种高级语言等价的转换为另一种低级语言程序(如汇编语言或机器语言程序)的程序。
解释程序:解释程序也是一种翻译程序,把源语言的源程序作为输入,但不产生目标程序,而是边解释边执行源程序。
为什么要学习编译原理
从计算机科学与技术中学什么?
一系列广泛的计算机科学的思维方法:
- 抽象
- 自动化
- 问题分解
- 递归
- 权衡
- 保护、冗余、容错、纠错、恢复
- 利用启发式推理来寻求解答
- 在不确定情况下的规划、学习和调度
… …
这些方法在日常生活中也会产生作用。
编译原理是理论和实践相结合的最好典范。
抽象
-
忽略一个主题中与当前问题(或目标)无关的那些方面,以便更充分地注意与当前问题(或目标)有关的方面
-
以众多的事物中抽取出共同、本质性的特征,舍弃其非本质的特征
-
是一种从个体把握一般、从现象把握本质的认知过程和思维方法
-
图灵机
自动化
- 有限自动机、预测分析程序、算符优先分析、LR分析
问题分解
-
将大规模的复杂问题分解成若干个较小规模、更简单的问题加以解决
-
层次化管理
-
编译程序引入中间语言
-
编译过程分成多个阶段(语法分析、词法分析等)
递归
-
问题的解决依赖于类似问题的解决,只不过后者的复杂度更小
-
一旦将问题的复杂程度和规模化简化到足够小时,问题的解法非常简单。
-
递归下降分析法
-
基于树遍历的属性计算
-
语法制导翻译
权衡
-
理论可实现 VS 实际可实现
-
理论研究重在探寻问题求解的方法,对于理论成果的研究运用有需要在能力和运用中做出权衡
-
用上下文无关文法来描述和处理高级程序语言
-
优化措施的选择
编译原理的应用
Html、xml分析、语言处理工具、Shell、http、SQL、翻译

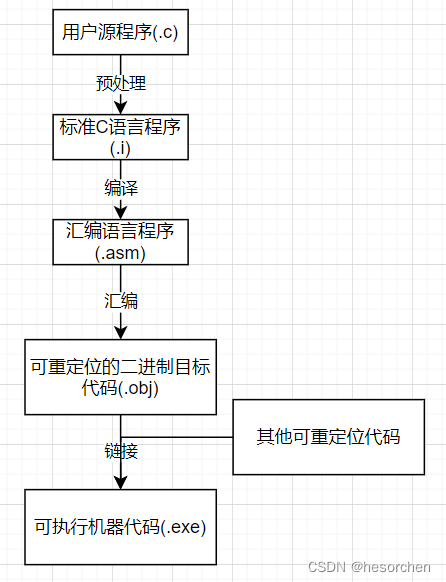

编译过程
用中英文翻译类比
中英文翻译 | 编译 |
---|---|
识别出句子中的一个个单词 | 词法分析 |
分析句子的语法结构 | 语法分析 |
根据句子的含义进行初步翻译 | 语义分析、中间代码生成 |
对译文进行修饰 | 优化 |
写出最后的译文 | 目标代码产生 |
编译程序的结构

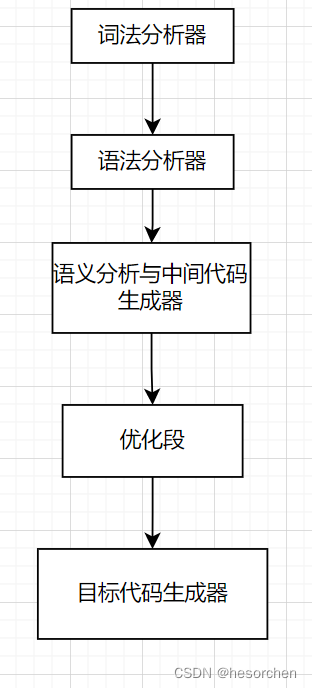

编译程序总框
遍
所谓“遍”,是指对程序扫描一遍。
阶段与遍是不同的概念
一遍可以包含若干个阶段 - 词法分析、语法分析
一个阶段也可以分成多遍 - 优化
编译前后端
- 前端
与源语言有关,如词法分析,语法分析,语义分析与中间代码产生,与机器无关的优化
- 后端
与目标机有关的优化,目标代码的产生
- 带来的好处
可移植性更强、程序逻辑结构清晰
高级程序设计语言概述
常用的高级程序设计语言
语言 | 特点 |
---|---|
Fortran | 数值计算 |
Cobol | 事务处理 |
Pascal | 结构化程序设计 |
Lisp | 函数式程序设计 |
Prolog | 逻辑程序设计 |
C | 系统程序设计 |
Smalltalk | 面向对象程序设计 |
Java | Internet应用 |
Python | 解释型语言 |
相对于机器语言或汇编语言,高级程序设计语言。
- 更接近于数学语言和工程语言,更直观、自然和易于理解
- 更容易验证其正确性
- 编写程序的效率更高
- 更容易移植
程序设计语言的定义
- 词法规则
一般包括:常数、标识符、基本字、算符、界符等
描述工具:有限自动机
- 语法规则
语法单位通常包括:表达式、语句、分程序、过程、函数、程序等
描述工具:上下文无关文法
E -> i :一个标识符可以单独构成一个算术表达式
E -> E + E:一个算术表达式可以由两个算术表达式构成
E -> E * E:一个算术表达式可以由两个算术表达式构成
E -> (E):一个算术表达式加上括号还是一个算术表达式
高级程序设计语言的一般特性
高级语言的分类
- 过程式语言
- 应用式语言
- 基于规则的语言
- 面向对象的语言

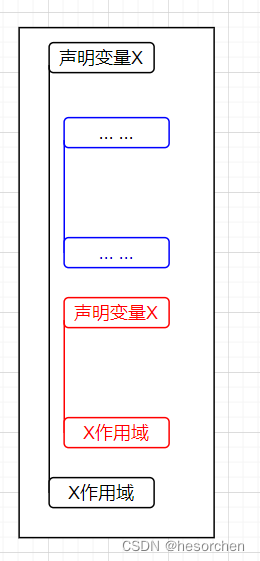

最近嵌套原则
- 一个在子程序B1中说明的名字只在B1中有效
- 如果B2是B1的一个内层子程序且B2中对标识符X没有新的说明,则原来的名字X在B2中仍然有效。【蓝色部分】
- 如果B2对X重新做了说明,那么,B2对X的任何引用都是指重新说明过的这个X。【红色部分】
数据类型与操作
数据类型三要素
- 数据对象的属性
- 数据对象的取值
- 可用于数据对象的操作
常见语句类型:
-
数值类型
整形、浮点型
可使用+、-、*、/ -
布尔类型
true、false
可使用&、|
标识符与名字
名字的绑定是指将标识符与所代表的程序数据或代码进行关联
静态绑定:在编译过程中的绑定称为静态绑定。如声明一个整形变量。
动态绑定:在运行时的绑定称为动态绑定。如C++中的多态性、虚函数。
- 标识符
语法概念
以字母开头的,由数字和字母组成的字符串。
- 名字
语义概念
名字有确切的意义和属性。
数据结构
- 数组
数组是有同一类型数据组成的某种n维矩形结构,沿着每一维的距离,称为下标。
编译时确定长度的称为不可变数组,否则称为可变数组。
还分为按行存放、按列存放。
- 记录
由已知的数据组合在一起的一种结构
record{
char name[20];
interger age;
}cards[1000];
访问:cards[k].name
其他常用数据结构:字符串、栈、队列、表格、链表等。
表格:本质上是记录数组
抽象数据类型
对类型对象的封装,即,除了使用类型中所定义的运算外,用户不能对这些对象进行操作。
高级程序设计语言的语法描述
上下文无关文法
-
字母表:一个有穷字符集,记为 Σ \Sigma Σ
-
字母表中每个元素称为字符
-
Σ \Sigma Σ上的字(也叫字符串)是指由 Σ \Sigma Σ中的字符所构成的一个又穷序列。
-
不包含任何字符的序列称为空字,记为 ε \varepsilon ε
-
Σ \Sigma Σ* 表示 Σ \Sigma Σ上的所有字的全体,包含 ε \varepsilon ε
例如, Σ \Sigma Σ={a,b},则 Σ \Sigma Σ={ ε \varepsilon ε,a,b,aa,ab,ba,bb,aaa,… …}*
- Σ \Sigma Σ*的子集 U U U和 V V V的连接(积)定义为 U V UV UV={ α β \alpha\beta αβ| α ∈ U & β ∈ V \alpha \in U \& \beta \in V α∈U&β∈V}
例如, U U U={ a , b a,b a,b}, V V V={ c , d c,d c,d},则 U V UV UV={ a c , a d , b c , b d ac,ad,bc,bd ac,ad,bc,bd}
-
一个字符集 V V V 的 n n n次积记作 V n = V V . . . V V^n=V V ...V Vn=VV...V(共n个 V V V)。特别的, V 0 V ^ 0 V0={ ε \varepsilon ε}
-
V V V *是 V V V的闭包: V V V * = $V^0 \cup V^1 \cup V^2 \cup … … $
-
V V V+是 V V V的正规闭包: V V V+ = V V V V VV *
闭包与正规闭包的区别:假设V中不包含空字 ε \varepsilon ε,那么闭包中包含空字,而正规闭包中不包含空字
上下文无关文法G是一个四元组 G = ( V T , V N , S , P ) G= (V_T,V_N,S,P) G=(VT,VN,S,P),其中
V
T
V_T
VT:终结符(Terminator)集合
V
N
V_N
VN:非终结符(Nonterminator)集合
P
P
P:产生式
S
S
S:文法开始的符号,这是一个特殊的非终结符
一般约定:
- 第一条产生式的左部是开始符号。
- 用大写字母表示非终结符,小写字母表示终结符
- 设文法G开始符号为S,我们可以将文法写成G[S]
- 为了简洁,将相同左部的多个产生式,右部用“|”符号连接
有时候不需要将文法G的四元组显式地表示出来,只将产生式写出即可。因为产生式中已经包含了所有非终结符、终结符。
下面几种文法的表示方法都是等价的:
G=({S,A},{a,b},P,S)
其中P:
S -> Ad
A -> a
A -> b
A -> c
G[S]:
S -> Ad
A -> a
A -> b
A -> c
G[S]:
S -> Ad
A -> a|b|c
文法与语言
推导
推导:将某个非终结符用某个产生式的右部进行替换展开,直到产生式中全部为终结符为止,这个过程称为推导。
对文法G(E):E->E+E|E*E|i|(E)
进行推导:
E ⇒ E + E ⇒ i + E ⇒ i + i E\Rightarrow E+E\Rightarrow i+E\Rightarrow i+i E⇒E+E⇒i+E⇒i+i
句型、句子和语言
- 文法G推导过程中产生的所有符号串称为句型。
- 仅包含终结符的句型称为句子。
- 所有句子的集合称为文法G的语言。
证明i*(i+i)
是文法E->(E)|E*E|E+E|i
的一个句子:
E ⇒ E ∗ E ⇒ E ∗ ( E ) ⇒ E ∗ ( E + E ) ⇒ i ∗ ( E + E ) ⇒ i ∗ ( i + E ) ⇒ i ∗ ( i + i ) E\Rightarrow E*E\Rightarrow E*(E)\Rightarrow E*(E+E)\Rightarrow i*(E+E)\Rightarrow i*(i+E)\Rightarrow i*(i+i) E⇒E∗E⇒E∗(E)⇒E∗(E+E)⇒i∗(E+E)⇒i∗(i+E)⇒i∗(i+i)
利用递归思维,解决 给出语言求文法、给出文法求语言 相关问题:
- 请求出{ a n b n ∣ n > 0 a^nb^n|n>0 anbn∣n>0}的文法
- 请求出文法G(E):
E -> ab
E -> aEb
产生的语言
语法树与二义性
最左推导和最右推导
从一个句型到另一个的推导往往不唯一
E ⇒ E + E ⇒ i + E ⇒ i + i E\Rightarrow E+E\Rightarrow i+E\Rightarrow i+i E⇒E+E⇒i+E⇒i+i
E ⇒ E + E ⇒ E + i ⇒ i + i E\Rightarrow E+E\Rightarrow E+i\Rightarrow i+i E⇒E+E⇒E+i⇒i+i
最左推导:任何一步推导都是对当前句型中的最左非终结符进行替换
最右推导:任何一步推导都是对当前句型中的最右非终结符进行替换

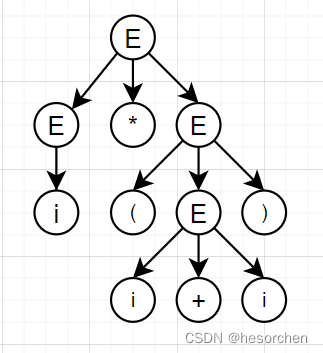

语法树
E ⇒ E ∗ E ⇒ E ∗ ( E ) ⇒ E ∗ ( E + E ) ⇒ i ∗ ( E + E ) ⇒ i ∗ ( i + E ) ⇒ i ∗ ( i + i ) E\Rightarrow E*E\Rightarrow E*(E)\Rightarrow E*(E+E)\Rightarrow i*(E+E)\Rightarrow i*(i+E)\Rightarrow i*(i+i) E⇒E∗E⇒E∗(E)⇒E∗(E+E)⇒i∗(E+E)⇒i∗(i+E)⇒i∗(i+i)
以下是上述文法的语法树
最左推导和最右推导最后得到的语法树是一样的,只不过生长顺序不同。
二义性:
-
文法的二义性:如果一个文法存在某个句子对应两颗不同的语法树,则说这个文法是二义的。
-
语言的二义性:如果能找到一个二义性的、能产生该语言的文法,该语言是二义的。

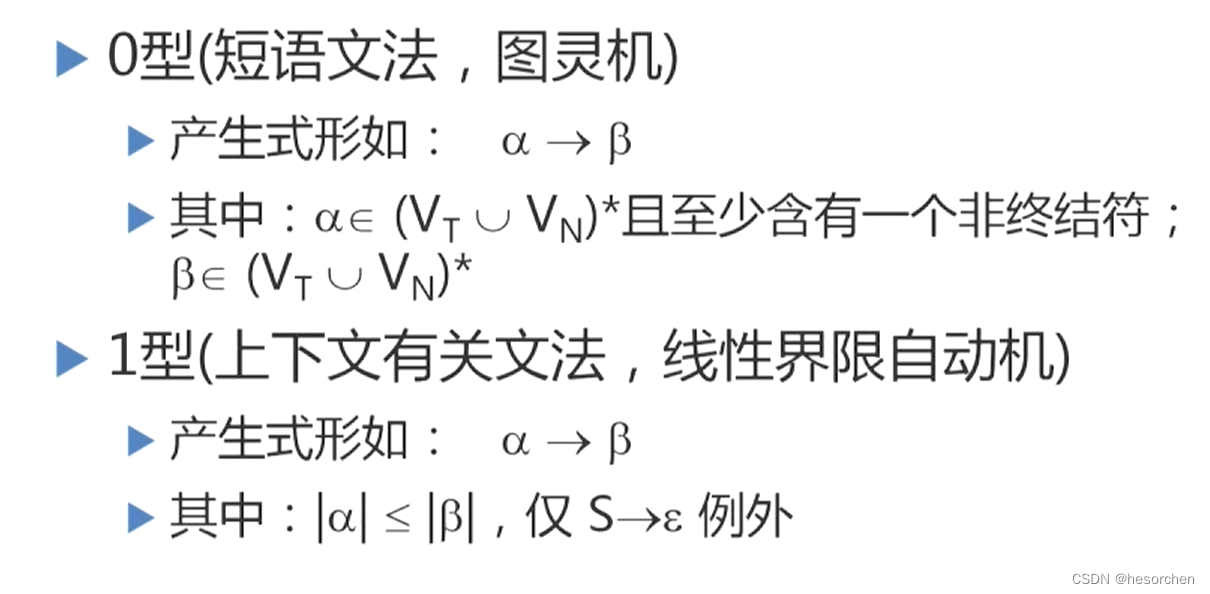

形式语言鸟瞰

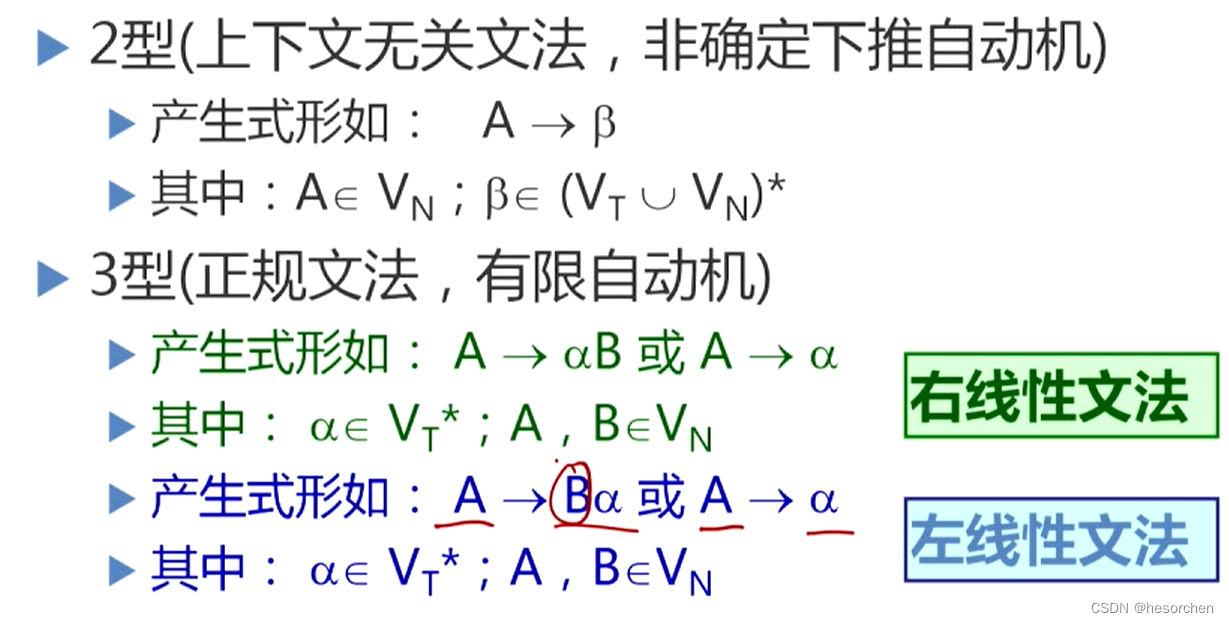

0/1/2/3型文法,四种文法都包含终结符、非终结符、开始符号,但是对产生式的限制不一样。
词法分析
词法分析的概述
词法分析器的功能:输入源程序,输出单词符号。
词法分析器的输出
输出的单词符号的表示形式:二元组(单词种别,单词自身的值)
单词种别通常用整数编码表示。
如果该单词种别只有一个单词,那么只需要知道单词种别就能唯一确定单词符号。
理论上可以一遍遍历来进行词法分析。但是实际上,词法分析器由语法分析器来驱动,语法分析器需要某个单词时,再由词法分析器去分析。
词法分析器的设计
预处理子程序:剔除无用的空格、回车、换行等字符。

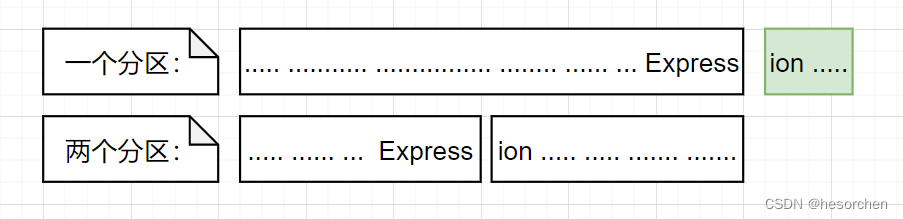

扫描缓冲区:两个半区互补使用,一个半区的长度为该语言限制的最大单词长度。这样能保证一个单词肯定能在两个半区内找到。
超前搜索
有时候需要超前往后处理,才能处理出标识符。
解决方法:
-
将基本字设置为保留字,用户不能用他们作为标识符。
-
基本字作为特殊的标识符,设置保留字表。

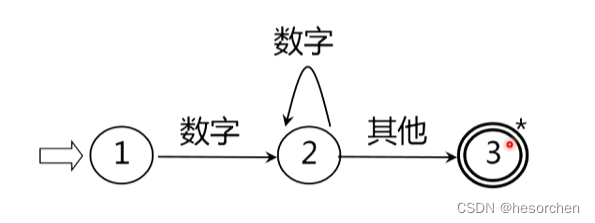

状态转换图
结点表示状态,用圆圈表示
状态之间用箭弧连接,箭弧上的字符表示输入的字符和字符类。
一张转换图只包含有限个状态,其中有一个为初态,用箭头标识,至少一个为终态,用双圈标识。
状态转换图可用于识别一定的字符串。
若存在一条从初态到某一终态的道路,且这条路上所有弧上的标记符连接成的字等于字符串 α \alpha α,那么称 α \alpha α被该状态转换图接受。
正规式和正规集
正规集可以用正规式表示
正规式是表示正规集的一种方法
假定 e 1 e_1 e1和 e 2 e_2 e2都是 Σ \Sigma Σ上的正规式,他们所表示的正规集为 L ( e 1 ) L(e_1) L(e1)和 L ( e 2 ) L(e_2) L(e2),则
- ( e 1 ∣ e 2 ) (e_1|e_2) (e1∣e2) 为正规式,他所表示的正规集为 L ( e 1 ) ∪ L ( e 2 ) L(e_1)\cup L(e_2) L(e1)∪L(e2)
- ( e 1 ⋅ e 2 ) (e_1 ·e_2) (e1⋅e2) 为正规式,他所表示的正规集为 L ( e 1 ) L ( e 2 ) L(e_1)L(e_2) L(e1)L(e2)
- ( e 1 ) (e_1) (e1)* 为正规式,他所表示的正规集为 L ( e 1 ) L(e_1) L(e1)*

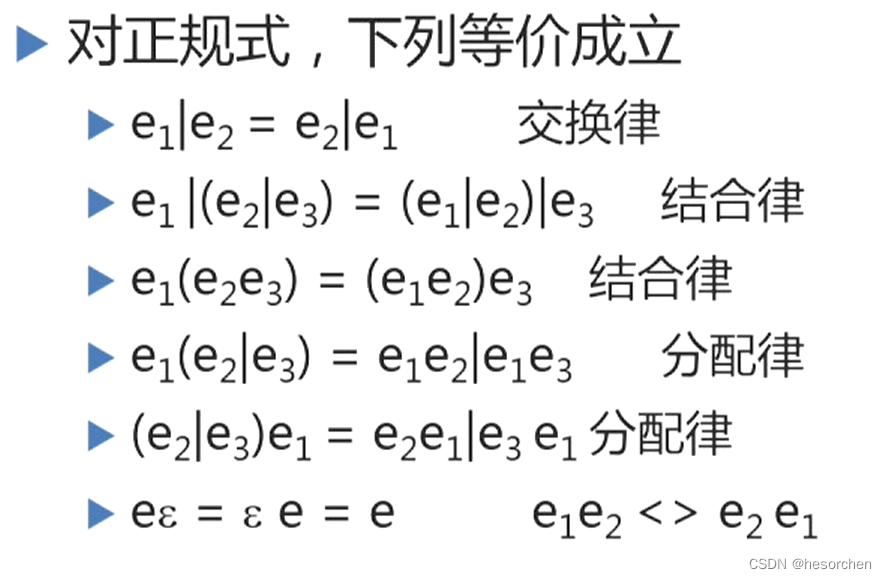

正规式的等价性
若两个正规式所表示的正规集相同,则称这两个正规式等价。
如 b ( a b ) b(ab) b(ab)* = ( b a ) (ba) (ba)* b b b
确定性有限状态自动机
确定性有限状态自动机是对状态图的一种形式化定义。
确定性有限自动机M是一个五元式 M = ( S , Σ , f , S 0 , F ) M=(S,\Sigma,f,S_0,F) M=(S,Σ,f,S0,F),其中:
-
S S S :有穷状态集
-
Σ \Sigma Σ:输入字母表
-
f f f:状态转换函数,为$S \times \Sigma $ -> S S S的单值部分映射, f ( s , a ) = s ′ f(s,a)=s' f(s,a)=s′表示:先行状态为 s s s,输入字符为 a a a时,状态转换为 s ′ s' s′, s ′ s' s′为 s s s的一个后继状态。
-
S 0 S_0 S0: S 0 ∈ S S_0 \in S S0∈S,表示初态。
-
F F F: F ∈ S F \in S F∈S,表示终态,可以为空。

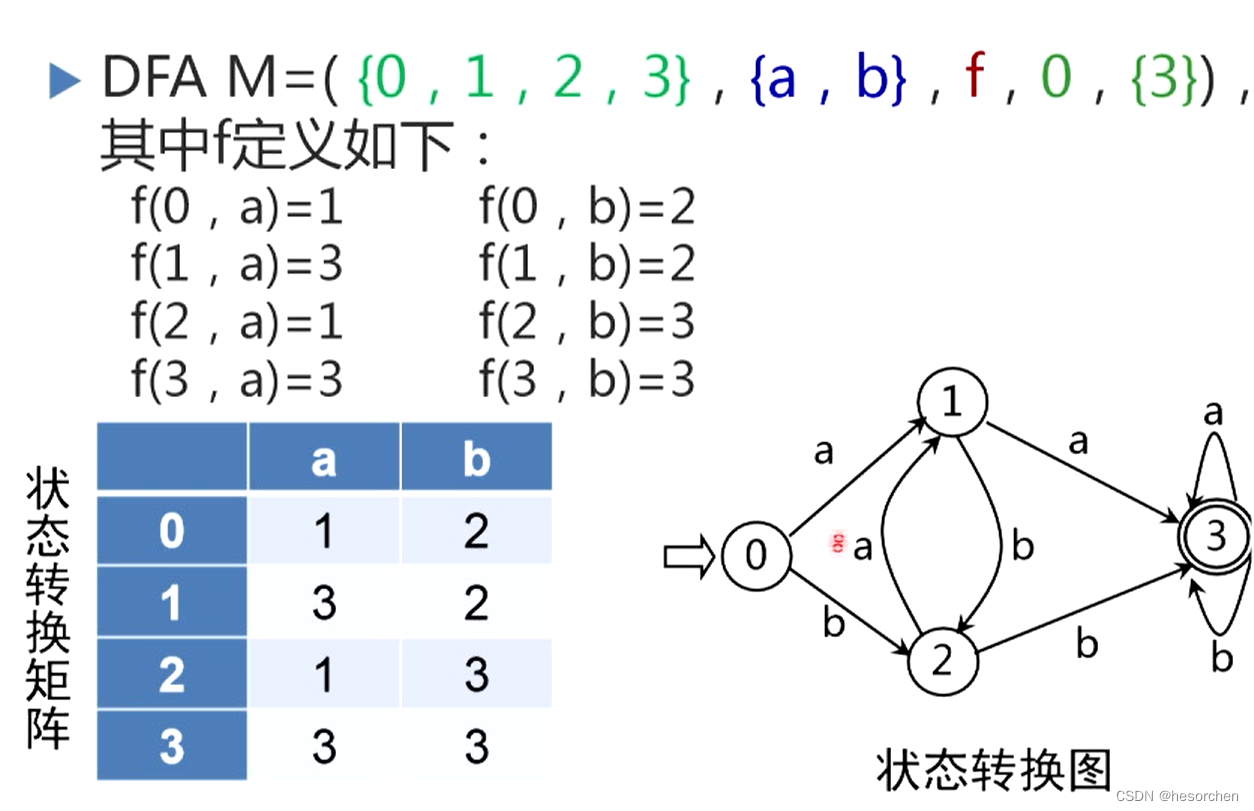

DFA表示为状态转换图:
- 假定DFA M含有m个状态和n个输入字符
- 对应的状态转换图含有m个状态结点,每个结点顶多含有n条箭弧射出,且每条箭弧用 Σ \Sigma Σ上的不同的输入字符来做标记。
若存在一条从初态到某一终态的道路,且这条路上所有弧上的标记符连接成的字等于字符串 α \alpha α,那么称 α \alpha α被该DFA M接受。
非确定性有限状态自动机
非确定性有限自动机M是一个五元式 M = ( S , Σ , f , S 0 , F ) M=(S,\Sigma,f,S_0,F) M=(S,Σ,f,S0,F),其中:
-
S S S :有穷状态集
-
Σ \Sigma Σ:输入字母表
-
f f f:状态转换函数,为$S \times \Sigma $ -> S S S的单值部分映射, f ( s , α ) = s ′ f(s,\alpha)=s' f(s,α)=s′表示:先行状态为 s s s,输入字为 α \alpha α时【而非一个字符】,状态转换为 s ′ s' s′, s ′ s' s′为 s s s的一个后继状态。
-
S 0 S_0 S0: S 0 ∈ S S_0 \in S S0∈S,表示初态集。
-
F F F: F ∈ S F \in S F∈S,表示终态,可以为空。

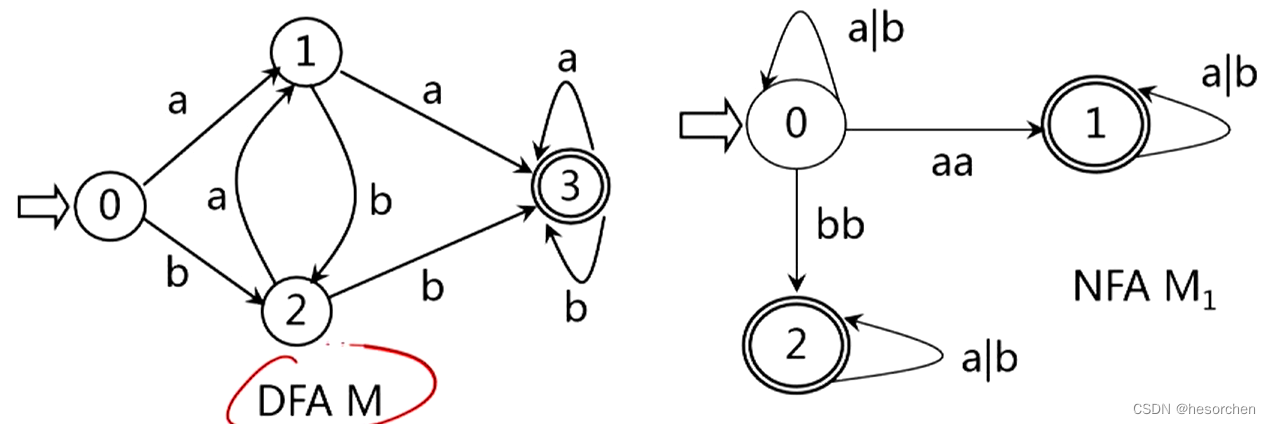

与确定性状态自动机的区别:
-
NFA的箭弧上,可以是字符、字、正规集,DFA只能是字符。
-
NFA的初始态可以有多个,另一者最多一个。
-
DFA是NFA的一个特例。
若存在一条从某个初态到某一终态的道路,且这条路上所有弧上的标记符连接成的字等于字符串 α \alpha α,那么称 α \alpha α被该NFA M接受
DFA与NFA
如果两个有限自动机 M 1 M_1 M1和 M 2 M_2 M2,如果L(M)=L(M’),则称M与M’等价。
自动机理论中有一个重要的结论:判定两个自动机等价性的算法是存在的
DFA与NFA识别能力相同
对于每个NFA M 1 M_1 M1都存在一个DFA M 2 M_2 M2与之等价。

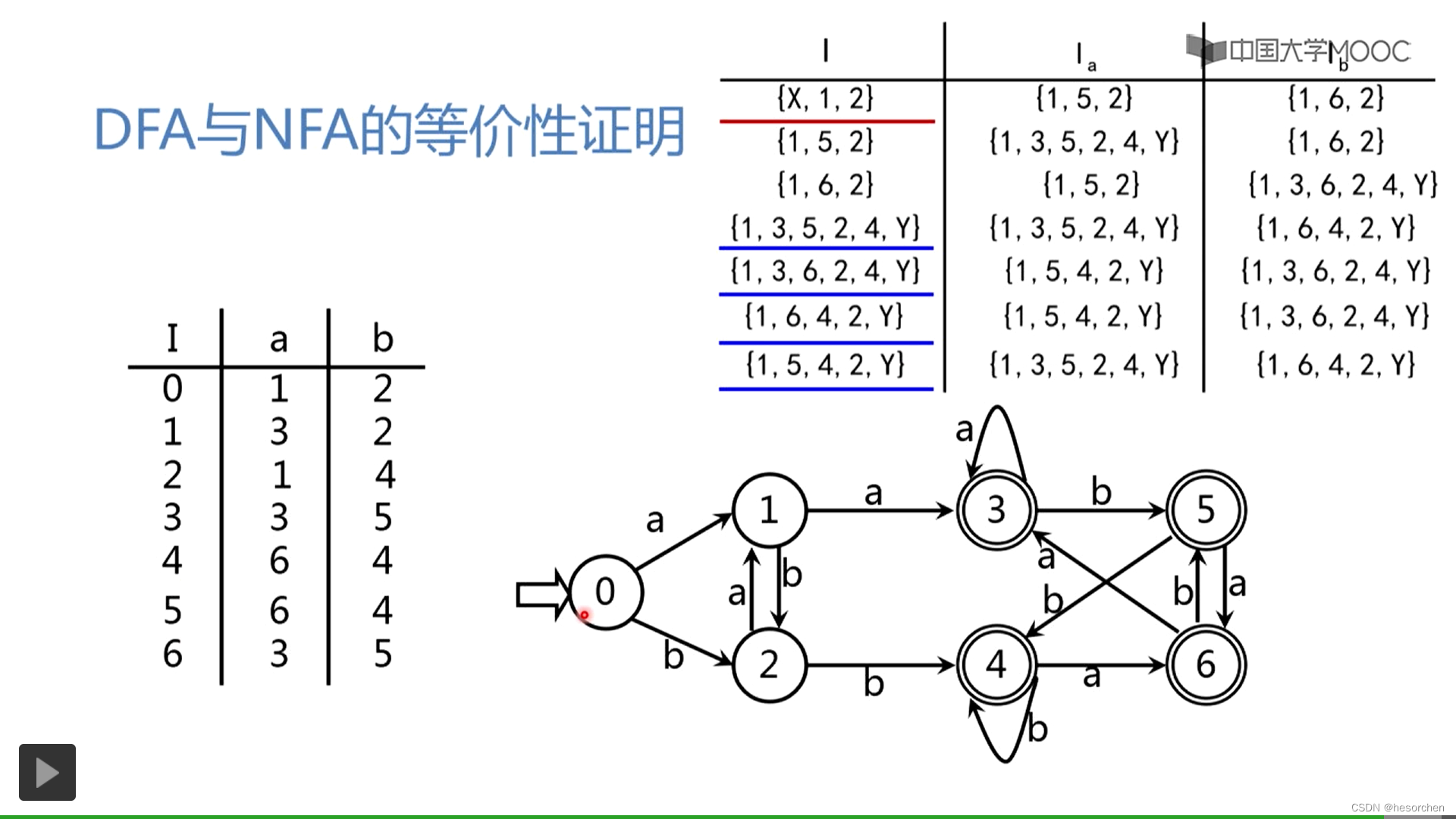

DFA与NFA的等价性证明
对NFA进行改造:
-
引入新的初态结点X和终态结点Y,从初态结点X到所有NFA上的初态结点射出一条 ε \varepsilon ε弧,所有NFA上的终态结点射出一条 ε \varepsilon ε弧到终态结点Y。这样就使得该NFA只有一个初态结点和终态结点。
-
引入中间状态,对字进行拆解。

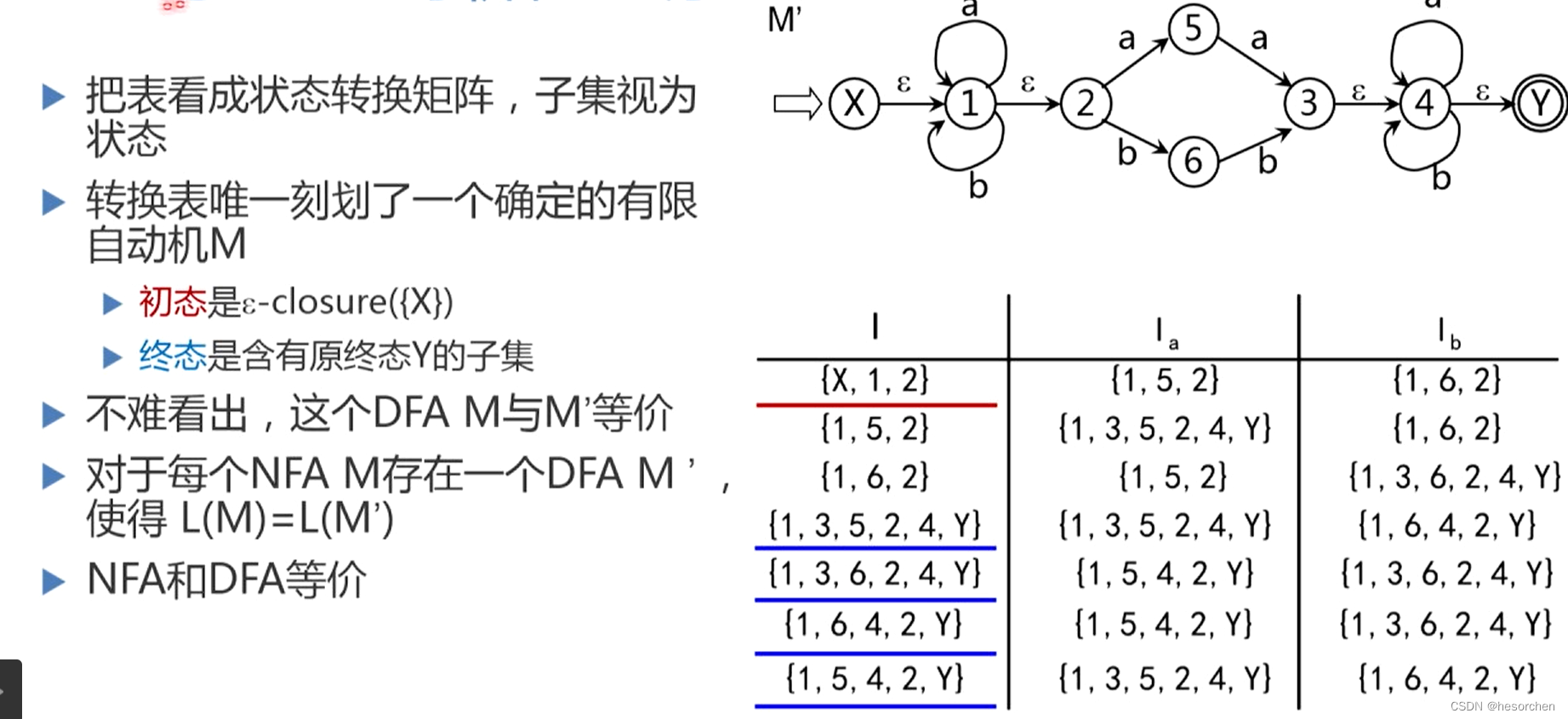

NFA确定化-子集法
用于解决 ε \varepsilon ε弧和转换关系
设 I I I 是状态集的一个子集,定义 I I I 的 ε \varepsilon ε-闭包 为 ε \varepsilon ε-closure(I)
即 I ′ I' I′ = ε \varepsilon ε-closure(I),且状态集 I ′ I' I′ 由状态集 I I I 经过若干条 ε \varepsilon ε弧转换而来。
I a I_a Ia运算: I a I_a Ia = ε \varepsilon ε-closure(J)。其中状态集 J J J为状态集 I I I经过一条 a a a弧到达的状态集。

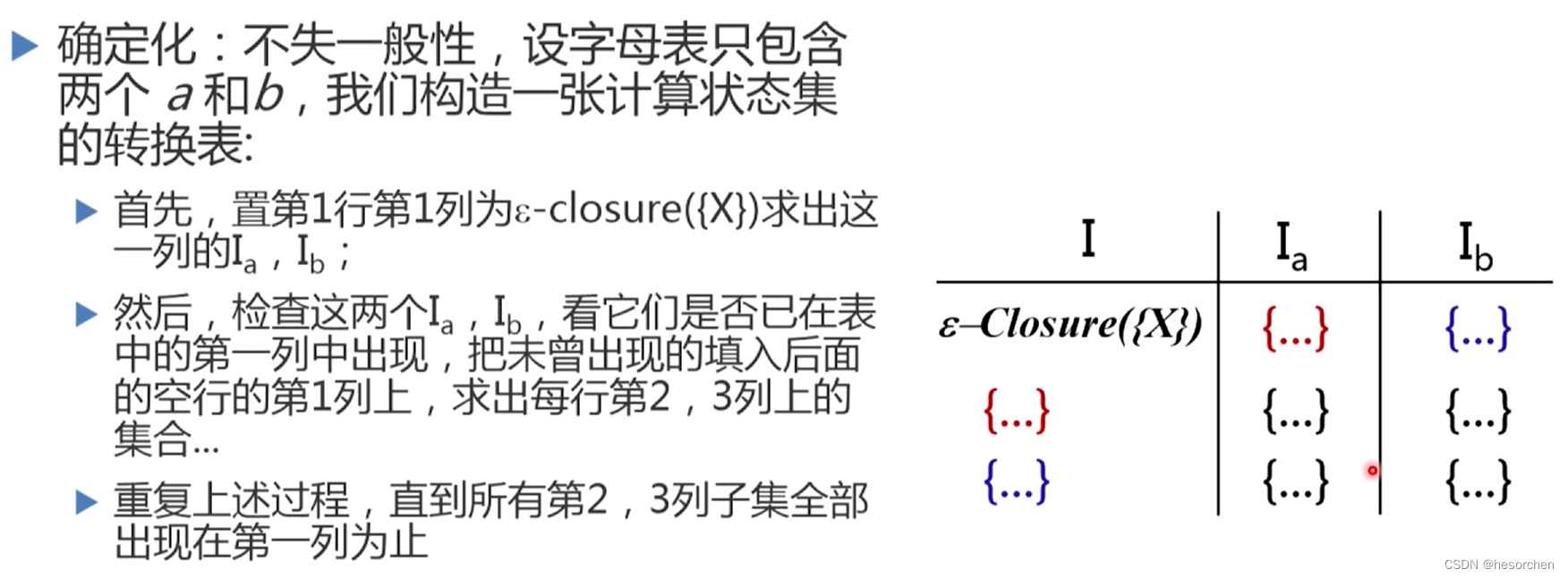

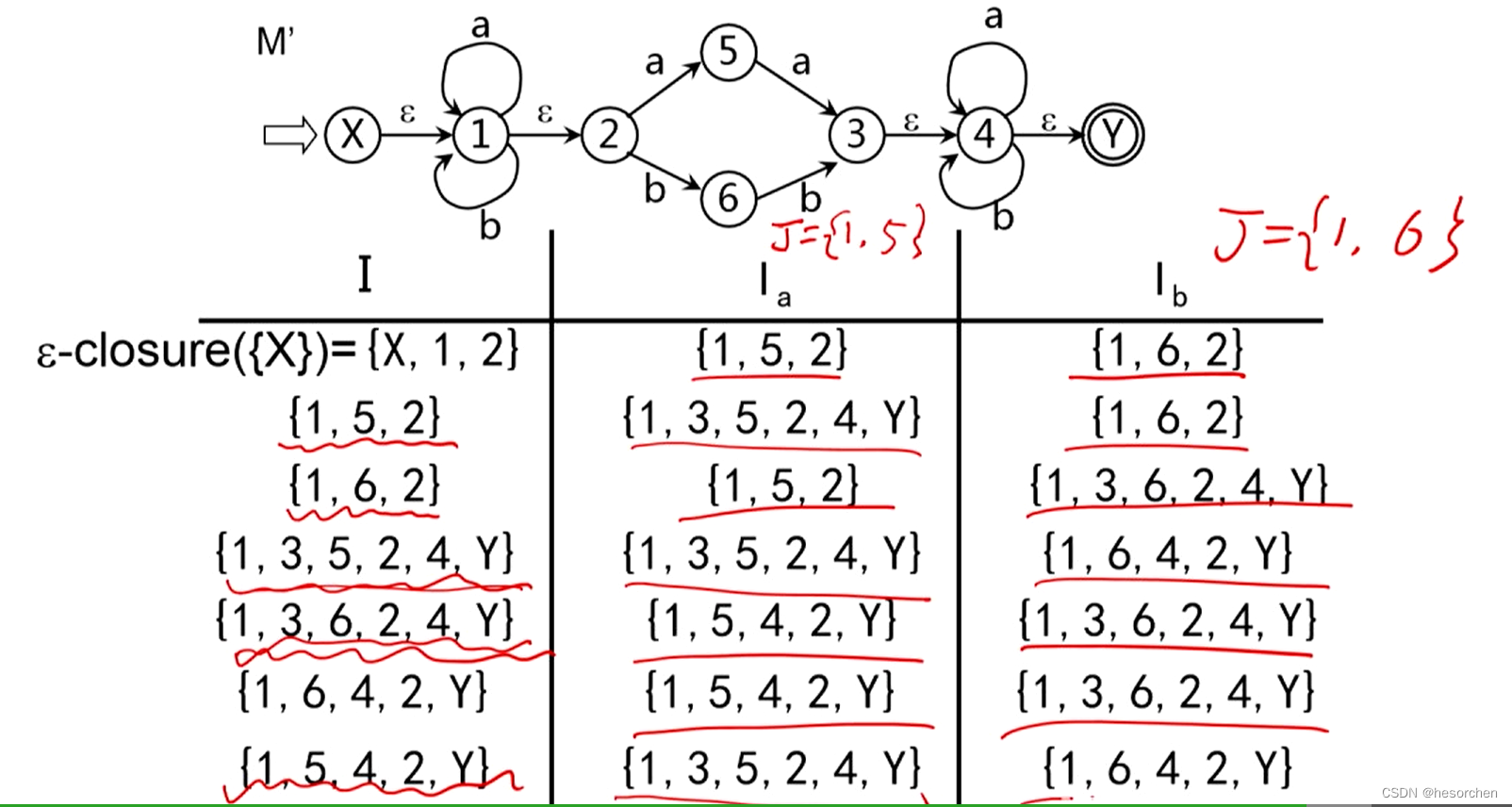

状态集的转换表
用新的状态表示来替换原来的状态集,得到DFA:

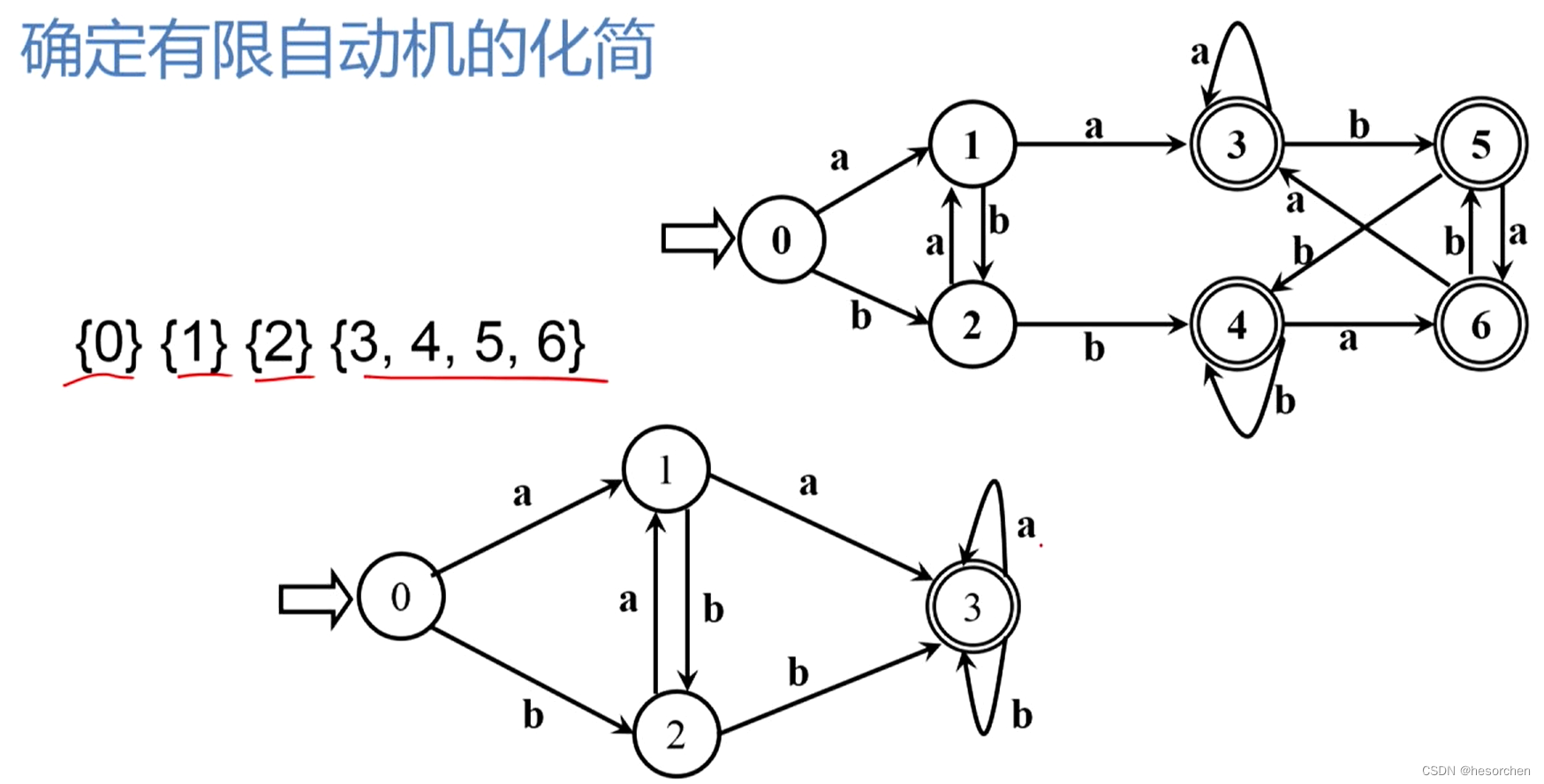

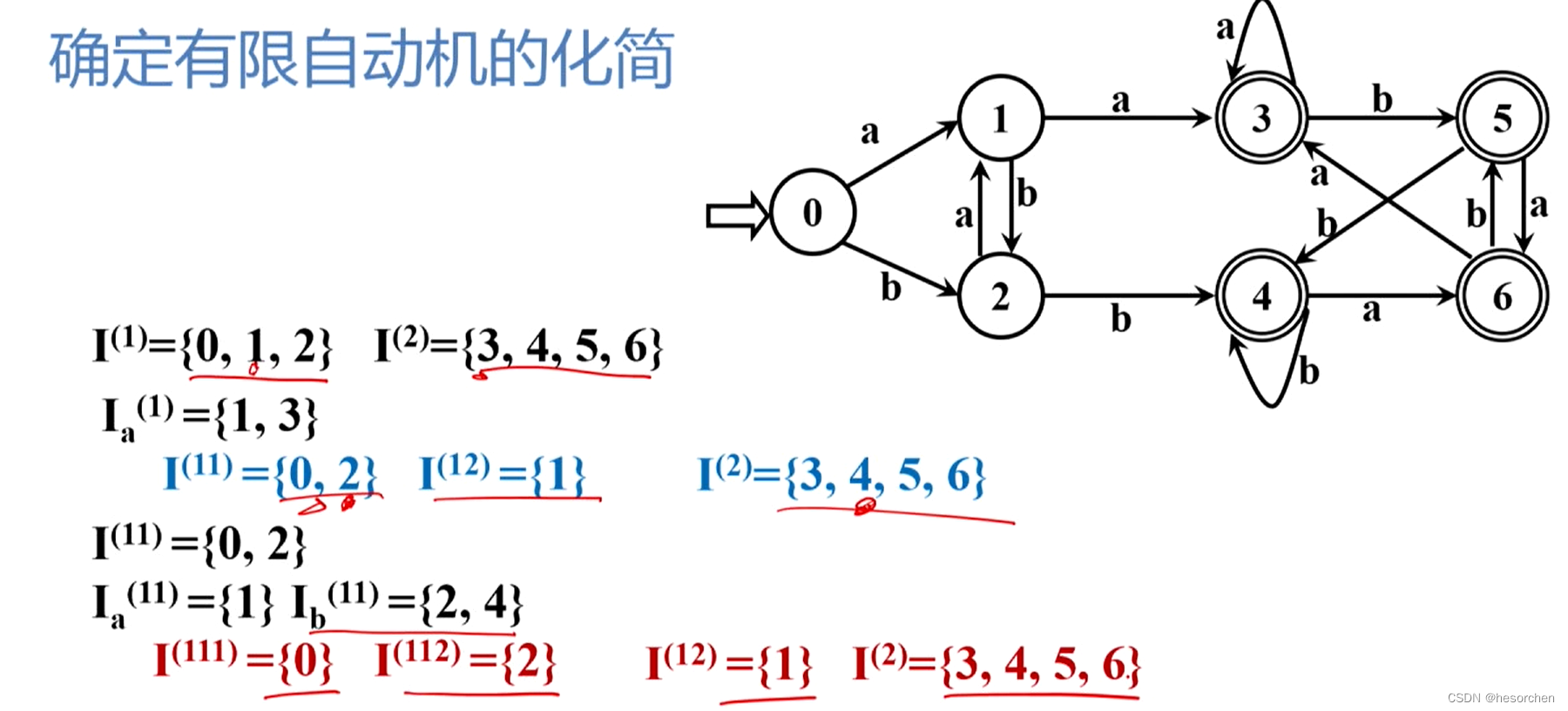

DFA的化简
对于给定的DFA M,寻找一个状态数比M少的DFA M’,使得L(M)=L(M’)
- 状态的等价性
假设s和t为M的两个状态,称s和t等价:如果从状态s出发能读出某个字 α \alpha α而停止于终态,那么同样,从t出发也能读出 α \alpha α而停止于终态;反之亦然。
把状态集划分为一些不相交的子集,使得任意两个不同子集的状态是可区别的,而同一子集的任何两个状态是等价的。这样每个子集选出一个代表,可以使得DFA最小化。
假定状态 s 1 s_1 s1和 s 2 s_2 s2当前是两个不可区别的状态,并且他们经过一条弧 a a a可以到达两个可区别的状态 t 1 , t 2 t_1,t_2 t1,t2(即 t 1 , t 2 t_1,t_2 t1,t2分属两个不同的子集)那么 s 1 s_1 s1和 s 2 s_2 s2就可以划分为两个不同的子集。原因如下:
- 因为状态 t 1 , t 2 t_1,t_2 t1,t2分属两个子集,那么说明存在一个字 α \alpha α, t 1 t_1 t1读入 α \alpha α之后到达终态,而 t 1 t_1 t1读入 α \alpha α之后不能到达终态,或者反之。那么对于字 a α a\alpha aα,状态 s 1 , s 2 s_1,s_2 s1,s2同理。
化简过程如下:
首先作初始划分,将DFA中的状态分为终态集和非终态集。
得到{I1,I2,I3 ...} {I4,I5,I6 ...}
依次考察每个子集中的状态,读入字符集中的某个字符是否可以区分该子集。
可区分则划分该集合。
循环考察,直到所有集合都不可再划分。
每个子集选出一个状态来取代所有状态。化简完成。
正规式与有限自动机的等价性
一个正规式r与一个有限自动机等价:L®=L(M)
L®:一个正规式的正规集
L(M):有限自动机M能生成的字集
定理:对于任意的NFA M,都存在一个正规式r与之等价。

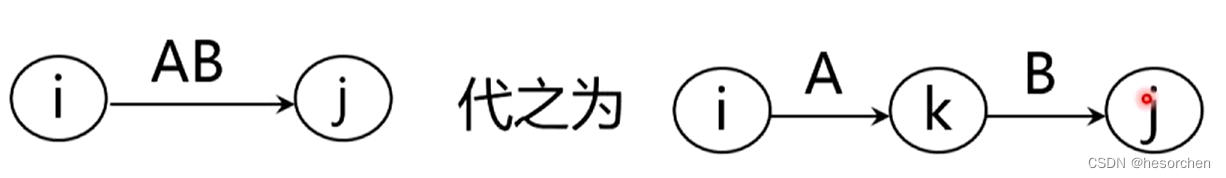

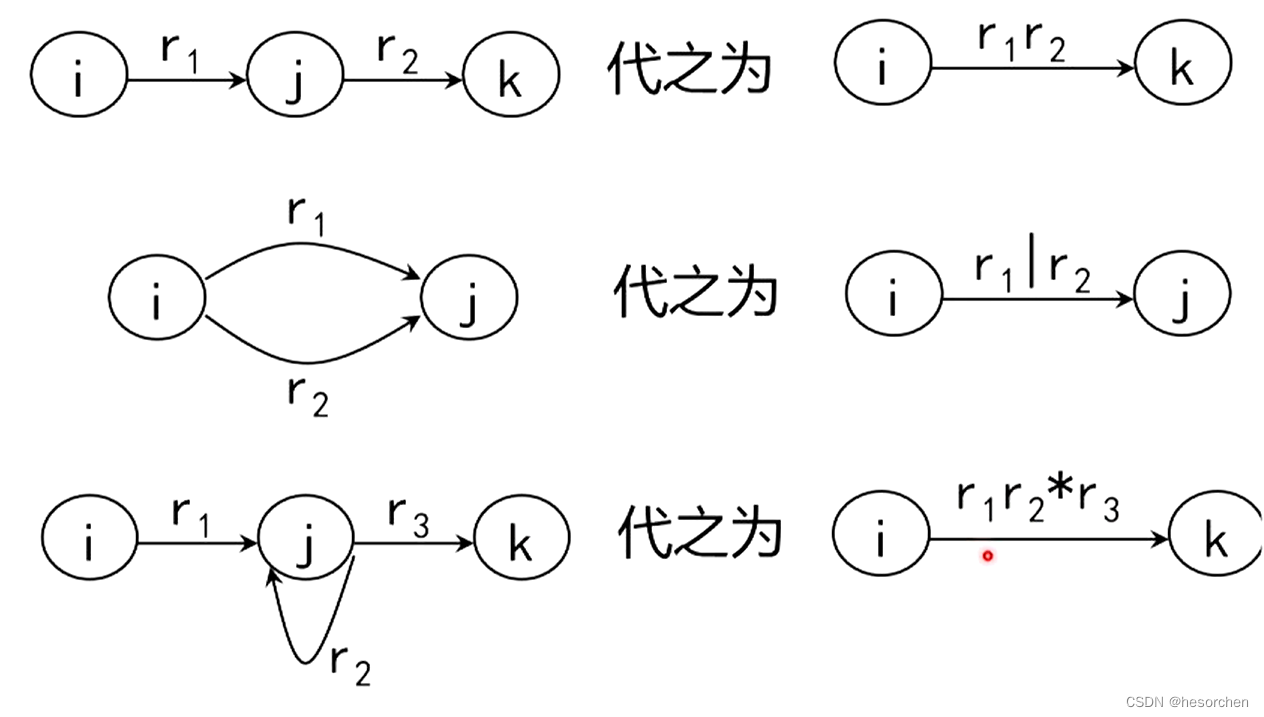

使用以下三条规则,为NFA构造对应的正规式:
将所有弧和状态消除,仅保留状态 X 、 Y X、Y X、Y之后, X X X到 Y Y Y上的弧就是该NFA 对应的正规式。
定理:对于任意的正规式r,都存在一个NFA M与之等价。

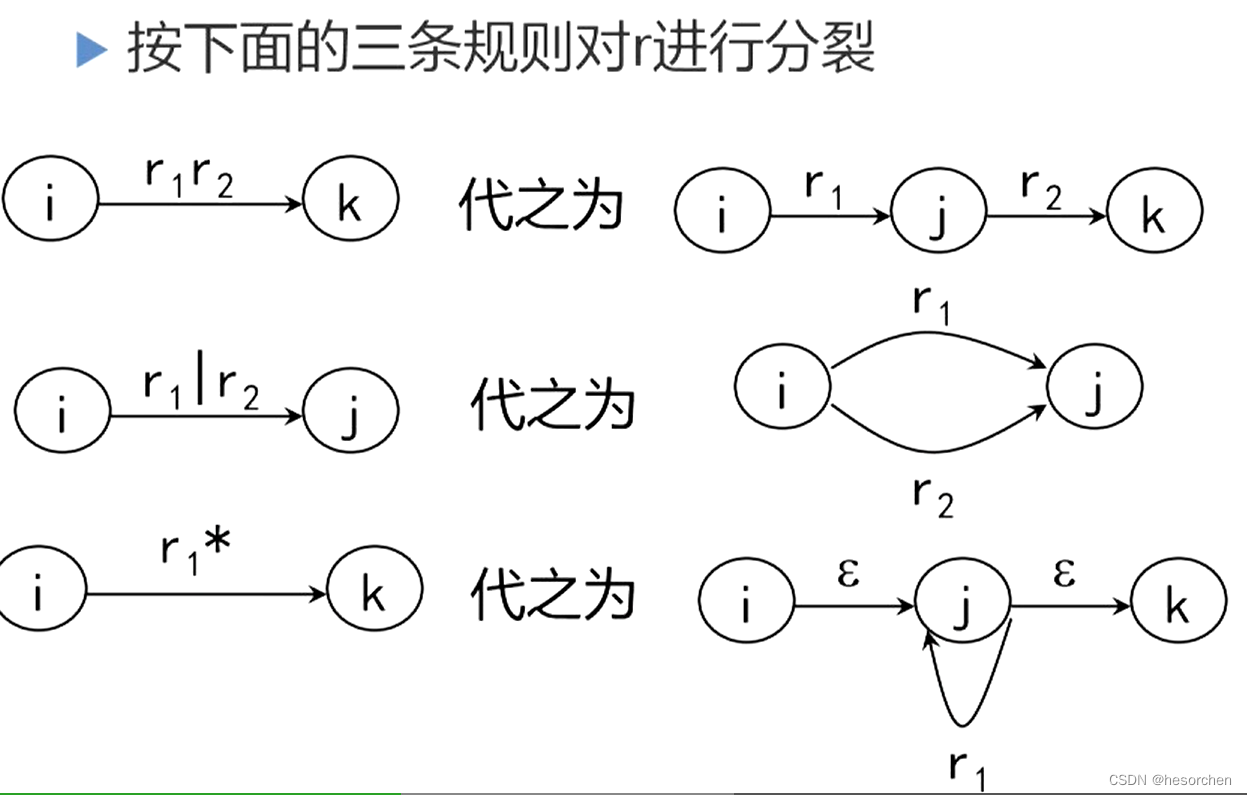

使用以下三条规则,为正规式构造对应的NFA:
关键点:构造几个相互独立的NFA,用 ε \varepsilon ε连接起来。
语法分析——至上而下分析
自上而下分析的基本问题
句子、句型和语言
- 文法G推导过程中产生的所有符号串称为句型。
- 仅包含终结符的句型称为句子。
- 所有句子的集合称为文法G的语言。
语法分析器的功能
- 按照文法的产生式,识别输入字是否是合法程序
语法分析器的地位
- 在编译器中占主导地位
自上而下(Top-down)分析法
- 从文法的开始符号出发,反复使用各种产生式,寻找"匹配"的推导
- 推导:根据文法的产生式规则,把串中出现的产生式的左部符号替换成右部
- 从树的根开始,构造语法树
- 递归下降分析法、预测分析程序
自下而上(Bottom-up)分析法
- 从输入串开始,逐步进行归约,直到文法的开始符号
- 归约:根据文法的产生式规则,把串中出现的产生式的右部替换成左部符号
- 从树叶节点开始,构造语法树
- 算符优先分析法、LR分析法
自上而下分析面临的问题:
- 回溯问题:某个产生式左部有多个匹配的右部时,当前选择的匹配可能是错误的,需要回溯重新匹配。

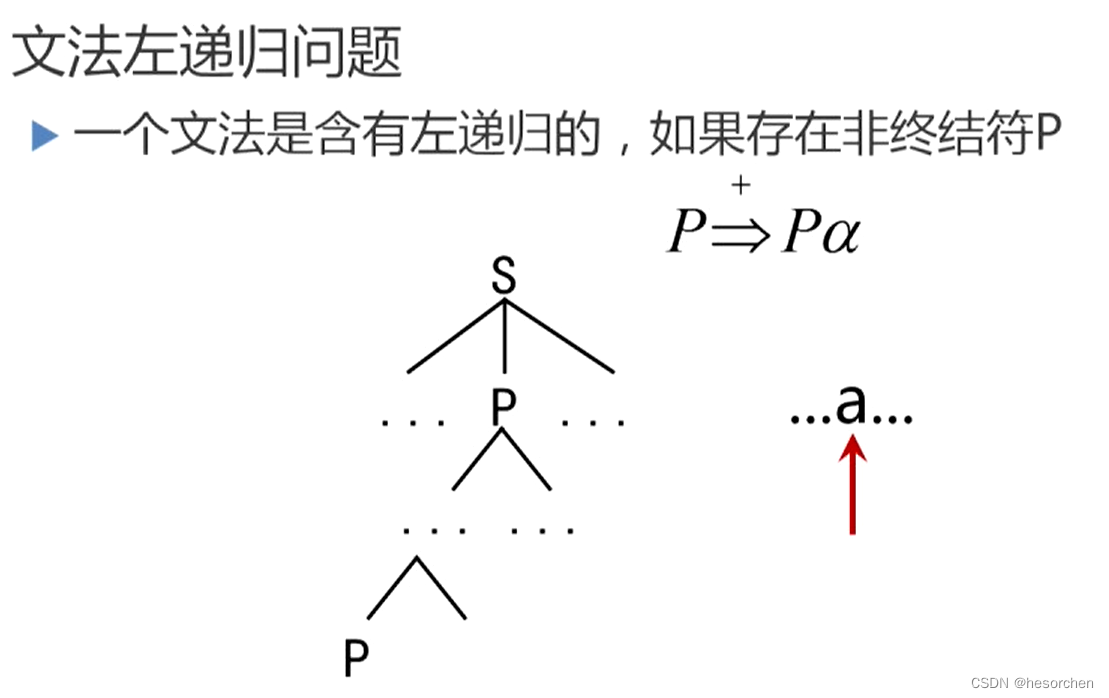

- 文法左递归问题:可能出现树无限生长的情况。
消除文法左递归

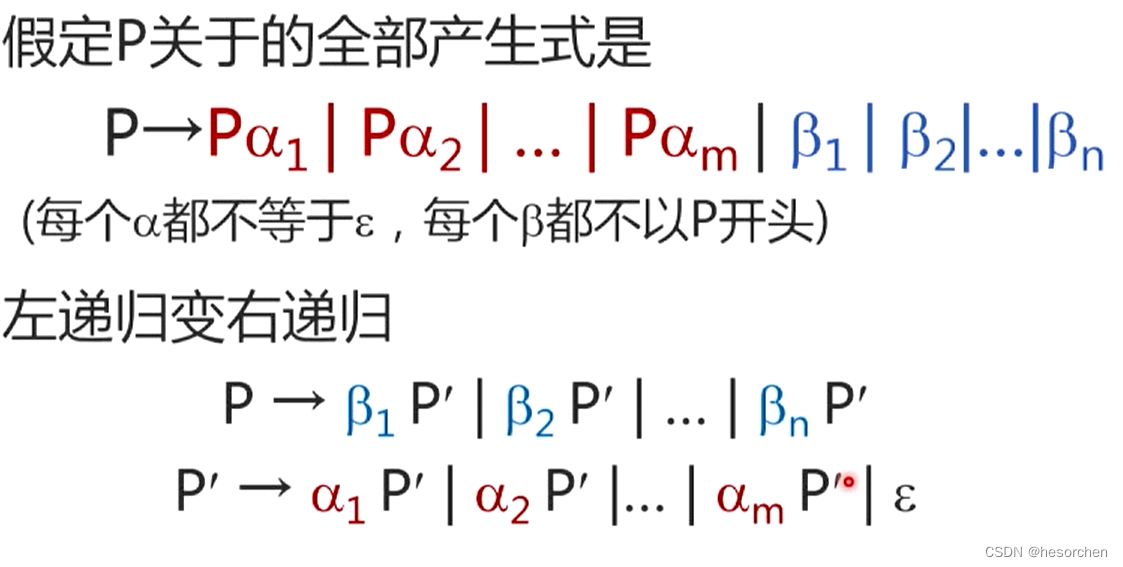

直接左递归的消除
核心思想:观察左递归产生式生成规律,借助新非终结符、右递归来消除。
间接左递归的消除
核心思想:先进行代换,然后转换成了直接左递归,用上面的方法进行直接左递归的消除。
A -> Bc|c
B -> Cd|d
C -> Aa|a
将C代入B,得到
A -> Bc|c
B -> Aad|aa|d
将B代入A,得到
A -> Aadc|aac|dc|c
消除直接左递归,得到
[消除思路]:观察发现该文法必然以aac或dc或c开头,连接若干个adc。
A -> aacA'|dcBA'|cBA'
A' -> adcA'|空字
消除回溯
回溯的产生是因为对于某个非终结符的多个候选式,可能有相同的前缀,导致不一定能选择出正确的候选式。可以使用提取公共左因子的方法进行消除:
A -> aa|ab|ac|bx|by|bz
提取因子a,得到
A -> aA'|bx|by|bz
A' -> a|b|c
提取因子b,得到
A -> aA'|bB'
A' -> a|b|c
B' -> x|y|z
First集
令G是一个不含左递归的文法,对G的所有非终结符的每个候选式 A A A定义他的终结首符集 F i r s t ( A ) First(A) First(A)为:
F i r s t ( A ) = a ∣ A ⇒ ∗ a . . . & a ∈ V T First(A) = {a| A \Rightarrow ^* a... \&a\in V_T } First(A)=a∣A⇒∗a...&a∈VT
用人话说,
F
i
r
s
t
First
First集是候选式
A
A
A最后推导出的所有可能的字的第一个字符的集合。好像还是很毒瘤
这名字至少起的还行:
终结 - 最后推导出的所有可能的字
首 - 第一个
符 - 字符
集 - 集合
特别的, ε \varepsilon ε也可以在first集中。
First集的构造算法
理解算法的核心:把握好First集合的意义——如果选择当前该文法符号,所有可能的终结字的first字符的集合。
对于每一个文法符号,连续使用下面的规则,直至每个First集合不再增大为止:
- 若 a ∈ V T a \in V_T a∈VT,则 F i r s t ( a ) = { a } First(a) = \{a\} First(a)={a}【我本身是终结符,first集合当然只有我自己】
- 如果 X ∈ V N X \in V_N X∈VN, a ∈ V T a \in V_T a∈VT,且有产生式 X → a . . . X \rightarrow a... X→a... ,则把 a a a加入到 F i r s t ( X ) First(X) First(X)中;若还有产生式 X → ε X \rightarrow \varepsilon X→ε,则把 ε \varepsilon ε也加入到 F i r s t ( X ) First(X) First(X)中。【候选式的第一个字符就是终结符,再怎么折腾first字符也只能是这个字符】
- 若 X → Y . . . X \rightarrow Y... X→Y... , X ∈ V N , X \in V_N, X∈VN, Y ∈ V N Y \in V_N Y∈VN,则把 F i r s t ( Y ) First(Y) First(Y)中的所有非 ε \varepsilon ε元素全部加入 F i r s t ( X ) First(X) First(X)中。【之所以不能加入 ε \varepsilon ε,是因为Y后面可能有终结符】
- 若 X → Y 1 Y 2 . . . Y i − 1 Y i . . . Y k X \rightarrow Y_1Y_2...Y_{i-1}Y_{i}... Y_k X→Y1Y2...Yi−1Yi...Yk , X ∈ V N , X \in V_N, X∈VN, Y ∈ V N Y \in V_N Y∈VN,对于任何 j j j, 1 ≤ j ≤ i − 1 1\le j\le i-1 1≤j≤i−1, F i r s t ( Y j ) First(Y_j) First(Yj)中都含有 ε \varepsilon ε,则把 F i r s t ( Y i ) First(Y_i) First(Yi)中的所有非 ε \varepsilon ε元素全部加入 F i r s t ( X ) First(X) First(X)中。【我前面的都取 ε \varepsilon ε,那么我就可能作为First】如果对于所有的 F i r s t ( Y ) First(Y) First(Y)都含有 ε \varepsilon ε,则把 ε \varepsilon ε加入到 F i r s t ( X ) First(X) First(X)中。【这种情况下,所有非终结符都取 ε \varepsilon ε,最终就能得到 ε \varepsilon ε】
Follow集
令G是一个不含左递归的文法,对G的所有非终结符的每个候选式 A A A定义他的 F i r s t ( A ) First(A) First(A)集为:
F o l l o w ( A ) = a ∣ A ⇒ ∗ . . . A a . . . & a ∈ V T Follow(A) = {a| A \Rightarrow ^* ...Aa... \&a\in V_T } Follow(A)=a∣A⇒∗...Aa...&a∈VT
用人话说, F o l l o w Follow Follow集是候选式 A A A推导结束之后的字的后面的一个非终结符的可能的集合。
Follow集的构造算法
-
对于文法的开始符号 S S S,将#加入到 F o l l o w ( S ) Follow(S) Follow(S)中。【#表示句子的结尾,S作为开始符号,S产生的必然是一个句子,他后面自然是#】
-
若 A → α B β A \rightarrow \alpha B\beta A→αBβ是一个产生式,则把除了 ε \varepsilon ε的 F i r s t ( β ) First(\beta) First(β)字符加入到 F o l l o w ( B ) Follow(B) Follow(B)中。【显然】
-
若 A → α B A \rightarrow \alpha B A→αB是一个产生式,或 A → α B β A \rightarrow \alpha B\beta A→αBβ是一个产生式且 ε ∈ F i r s t ( β ) \varepsilon \in First(\beta) ε∈First(β),则把 F o l l o w ( A ) Follow(A) Follow(A)的字符加入到 F o l l o w ( B ) Follow(B) Follow(B)中。【第一种情况:产生式右部以B结尾,因此,A的follow必然可以是B的follow。第二种情况: β \beta β可以为 v a r e p s i l o n varepsilon varepsilon,因此可以转换为第一种情况。】
LL(1)分析法
消除左递归、提取最左公因子、构造First集、Follow集
LL(1)分析法的条件
- 文法不含左递归
- 每个非终结符A的各个产生式的候选首符集两两不相交
- 对于每个非终结符A,若它存在某个候选首符集包含 ε \varepsilon ε,则 F i r s t ( A ) ∩ F o l l o w ( A ) First(A)\cap Follow(A) First(A)∩Follow(A)=空集
如果一个文法G满足以上条件,则称该文法为LL(1)文法,其中LL代表从左到右扫描输入串、最左推导,1表示每次分析一个输入串的一个符号。
语法分析——自下而上分析
自下而上(Bottom-up)分析法
- 从输入串开始,逐步进行归约,直到文法的开始符号
- 归约:根据文法的产生式规则,把串中出现的产生式的右部替换成左部符号
- 从树叶节点开始,构造语法树
- 算符优先分析法、LR分析法
算符优先分析法:
- 按照算符的优先关系和结合性质进行语法分析
- 适合分析表达式

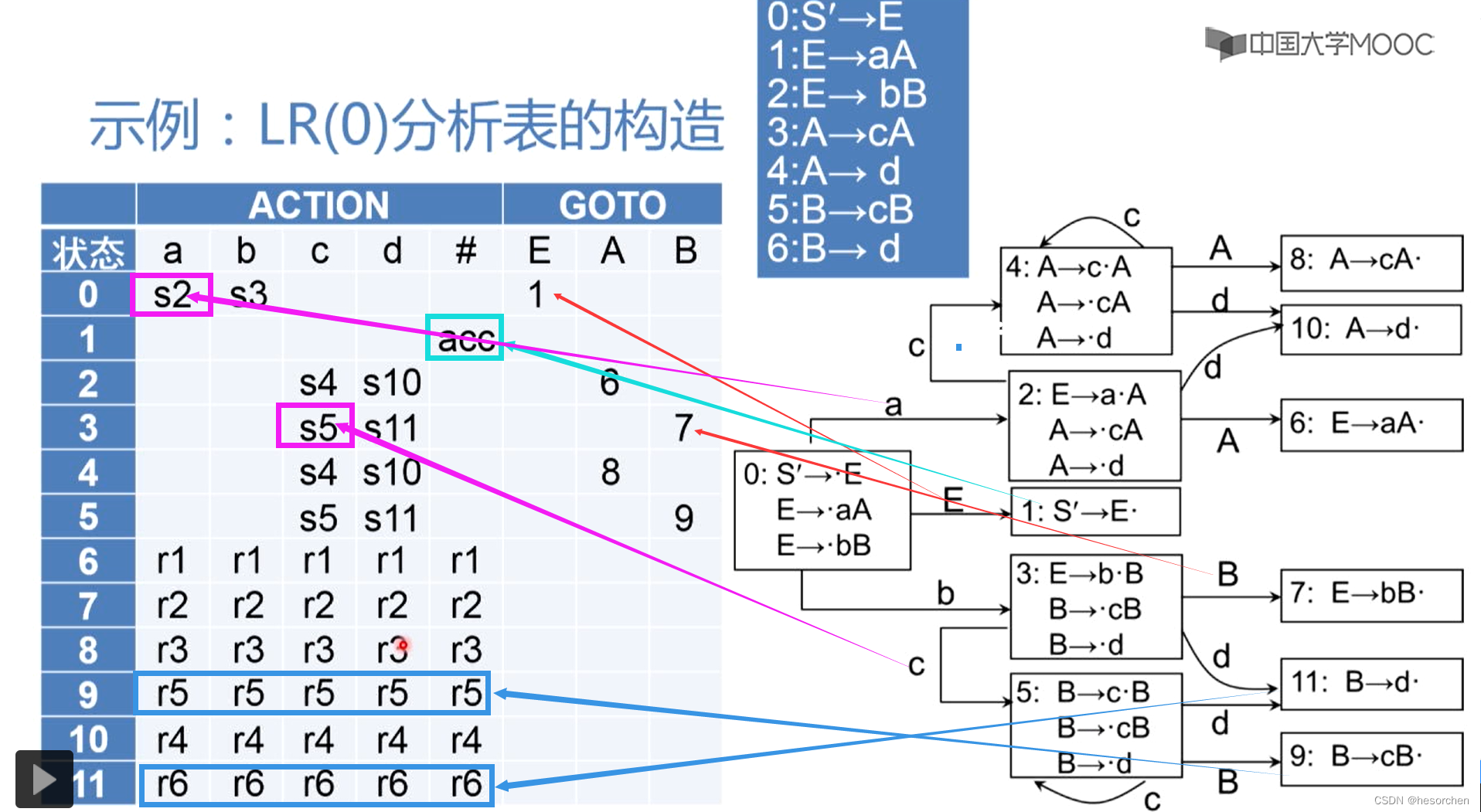

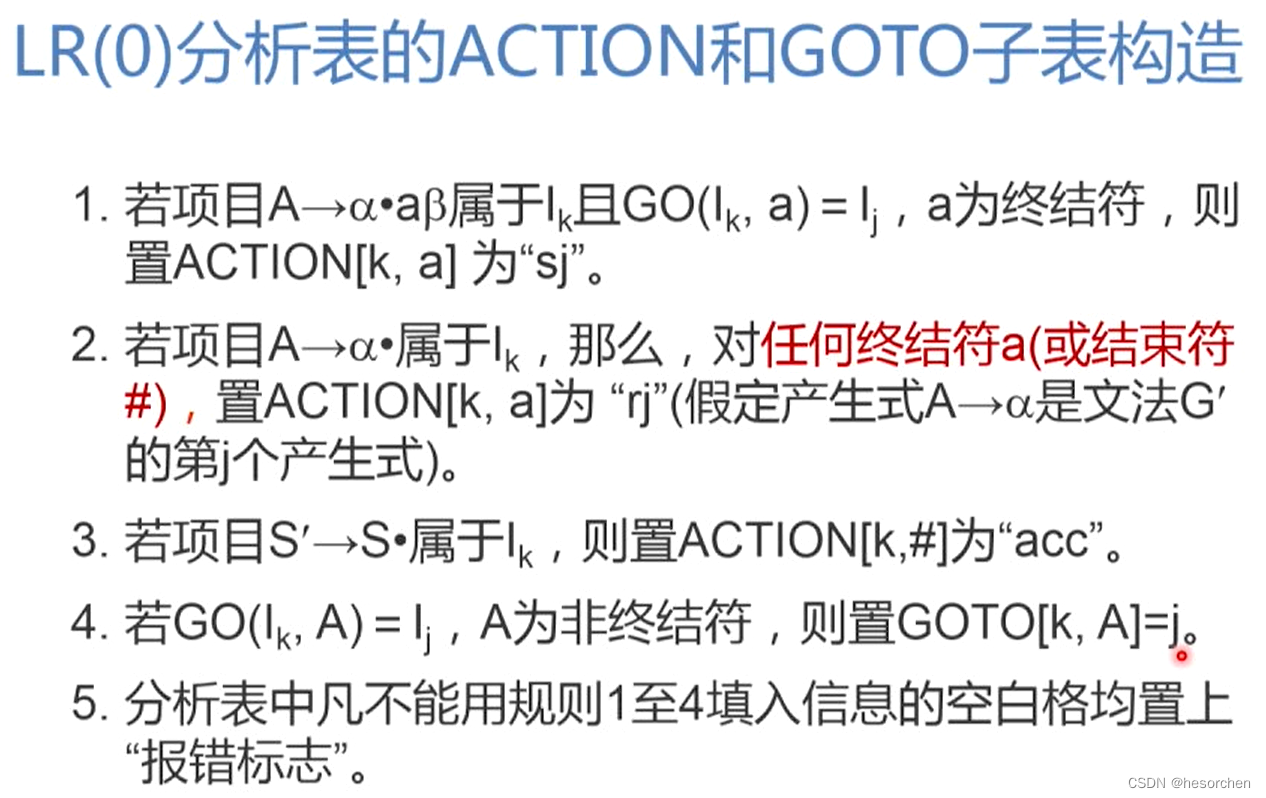

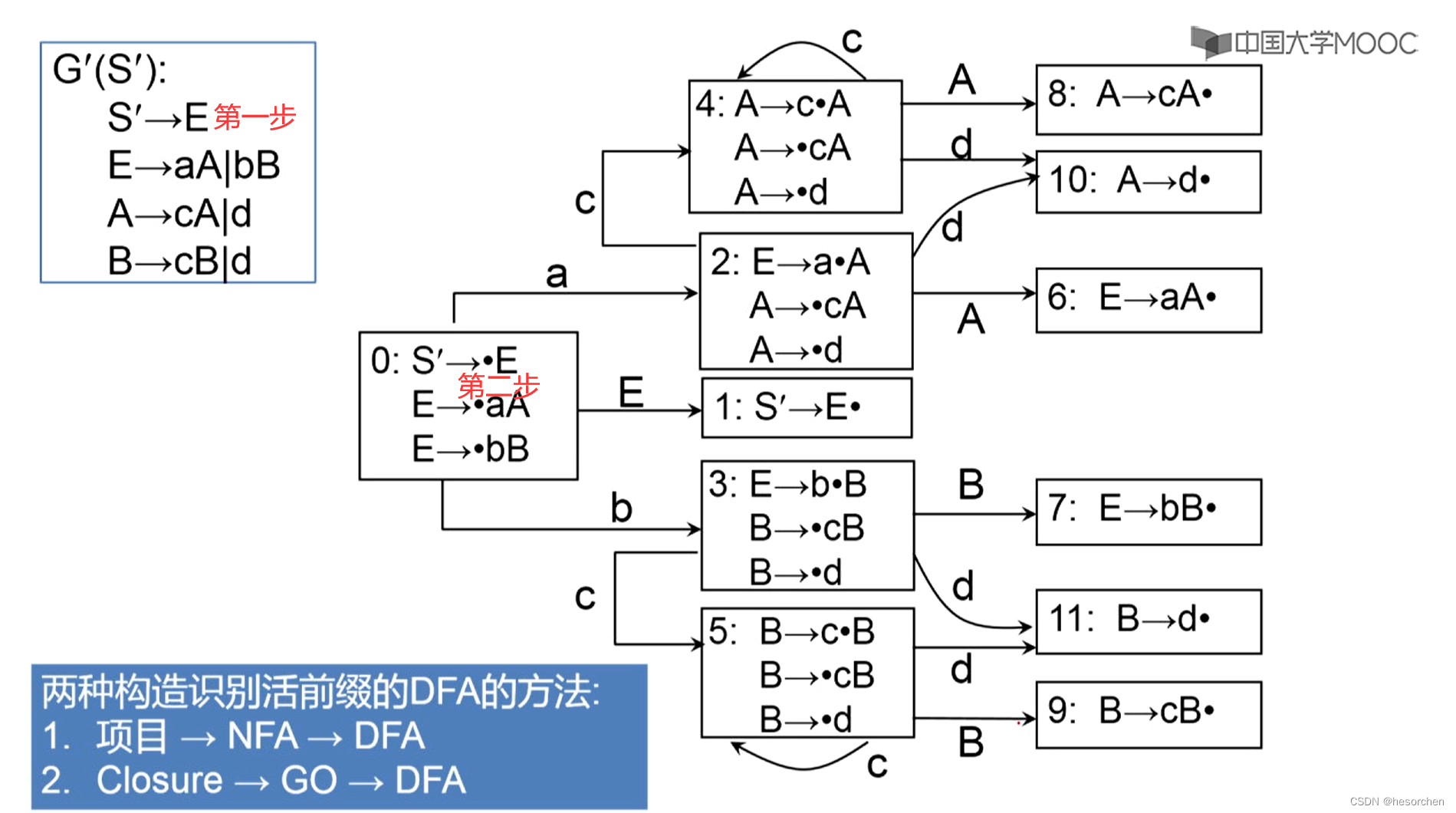

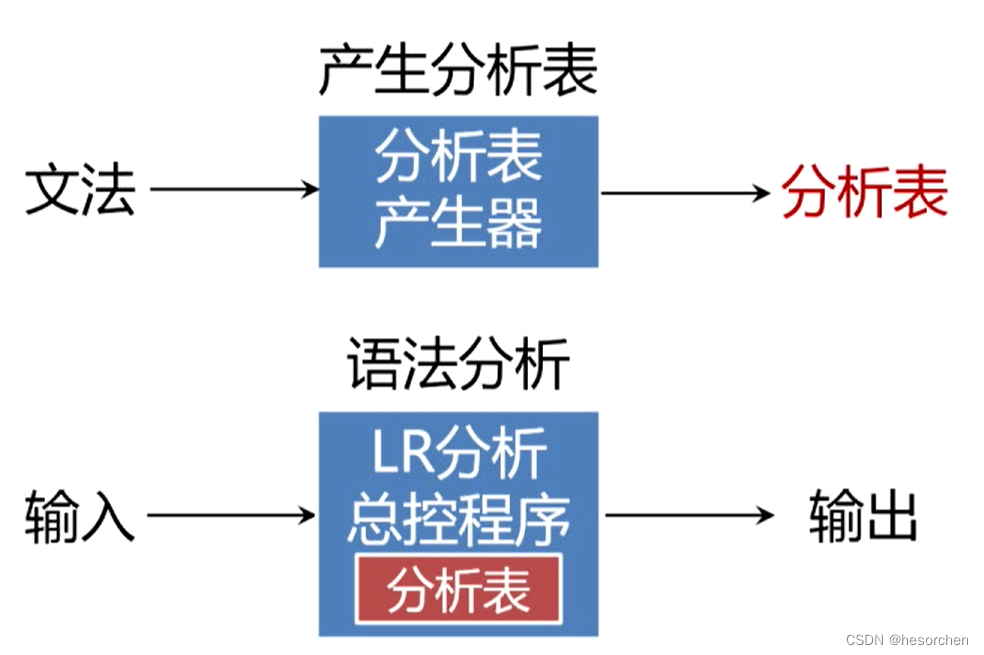

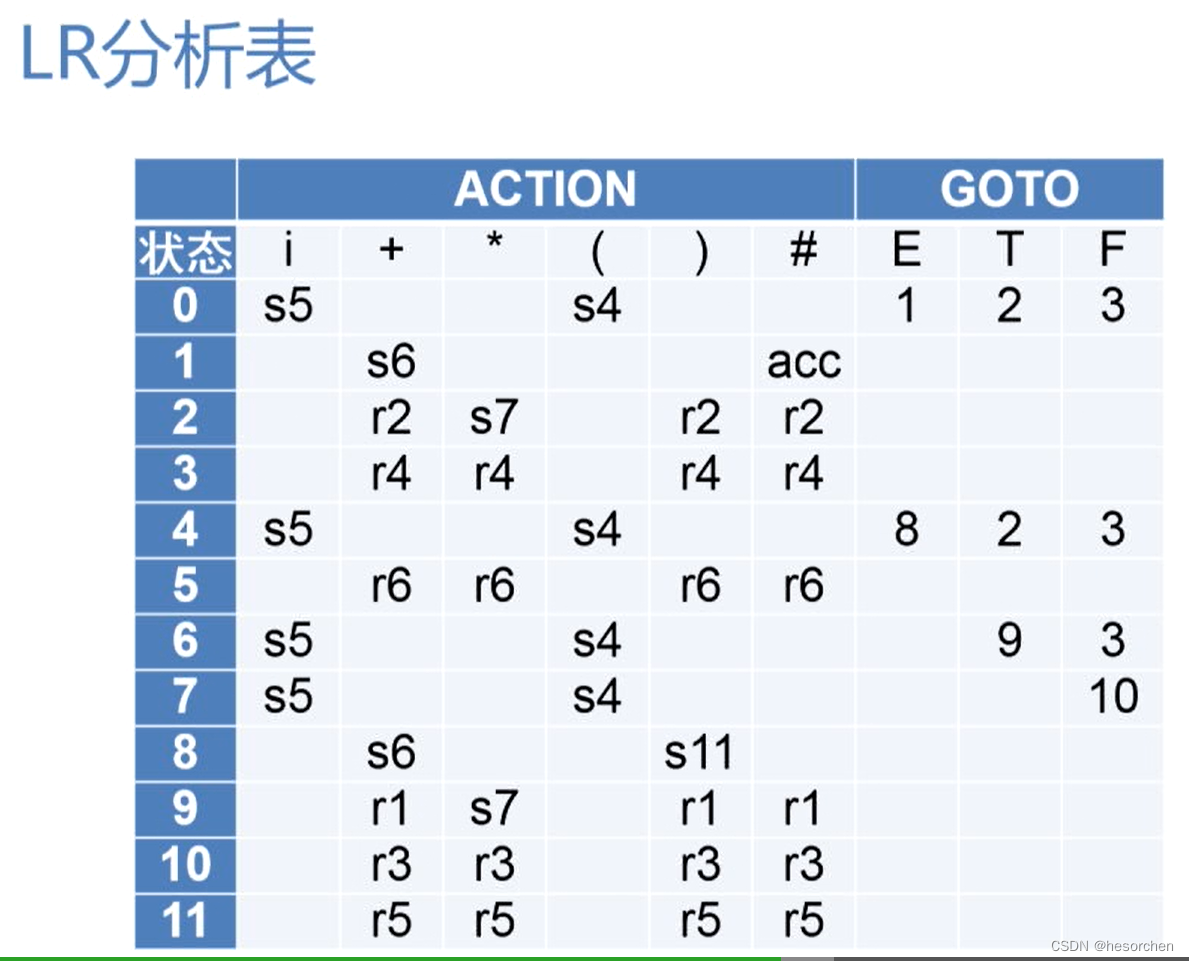

LR 分析法:
- 规范归约:句柄作为可规约串。

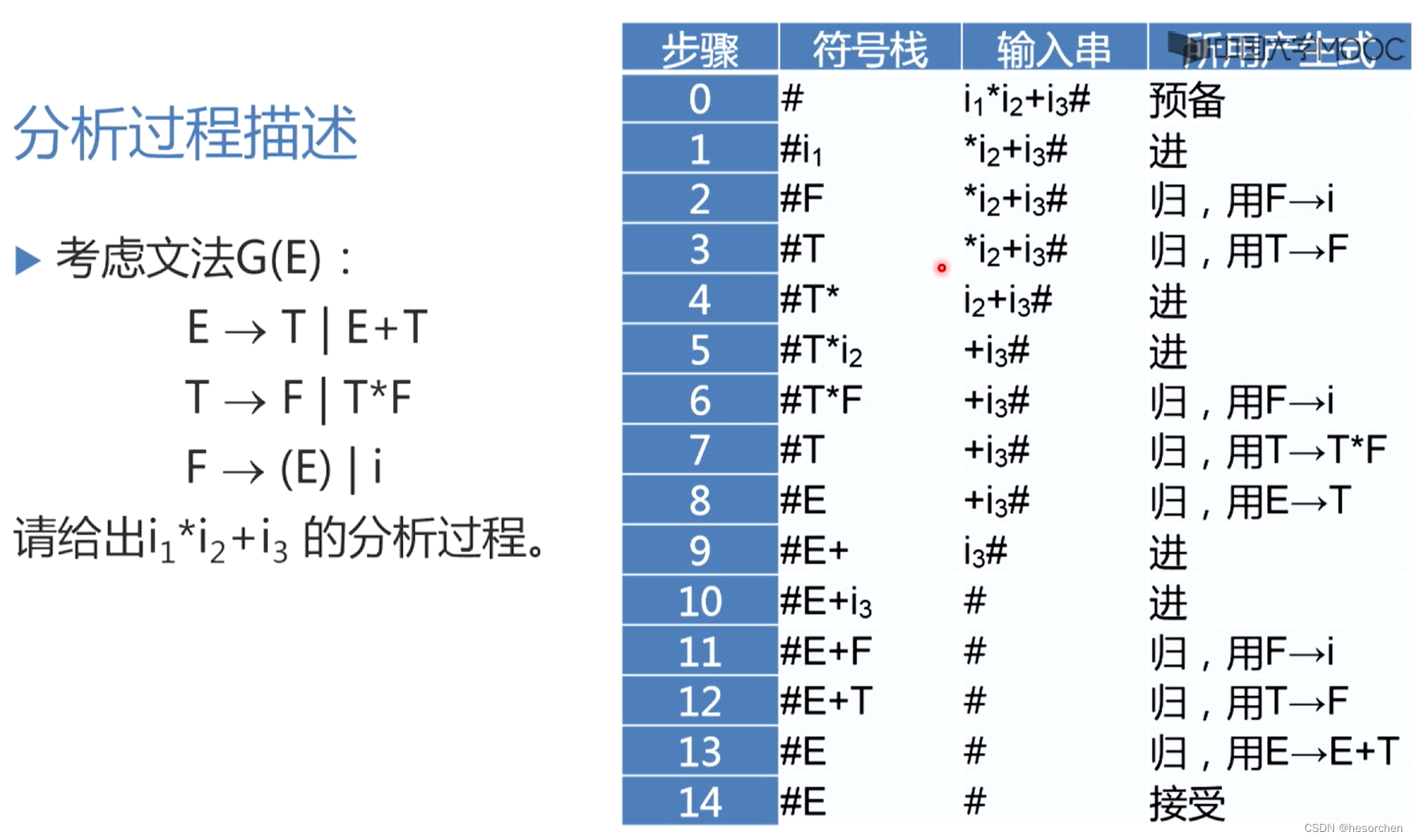

移进规约法
设置一个栈,不断地将输入符号串中的第一个字符移进到符号栈中,一旦栈顶形成某个产生式的右部时,就用该产生式左部的非终结符代替,这个过程称为规约。
短语和直接短语和句柄
令G是一个文法,S是文法的开始符号,假定 α β θ \alpha \beta \theta αβθ是文法G的一个句型,如果有
S ⇒ ∗ α β θ 且 A ⇒ ∗ β S\Rightarrow^* \alpha \beta \theta且A\Rightarrow ^* \beta S⇒∗αβθ且A⇒∗β
则称 β \beta β是句型 α β θ \alpha \beta \theta αβθ的短语(且是相对于非终结符A的)【短语可以进行规约】
如果 β \beta β由A一步推出,则为直接短语。【直接短语可以在下一步进行规约】
一个句型的最左直接短语称为该句型的句柄。

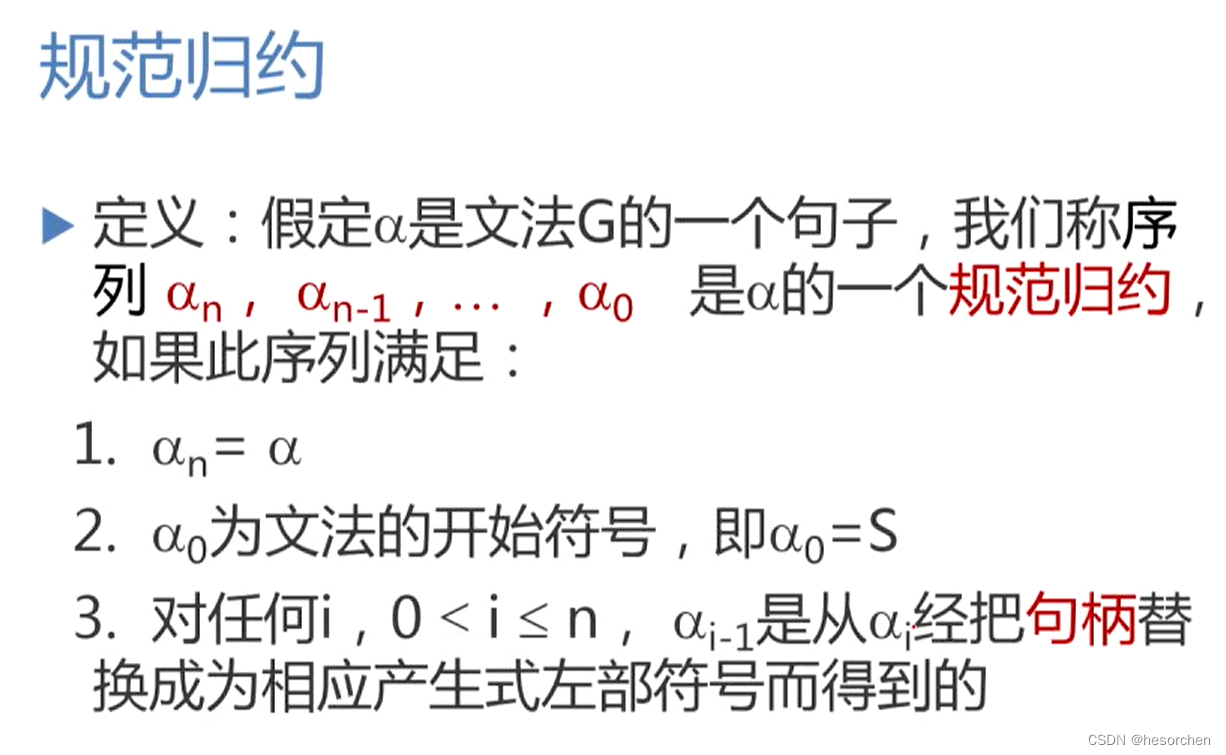

规范规约
简而言之,每次只对句柄进行规约。
规范规约是最左规约,他的逆过程是最优推导,因此,最优推导被称为规范推导。
LR分析法
LR分析法先用分析表产生器产生一张LR分析表,LR分析表是LR分析法的核心,有了LR分析表,我们只需自动化的根据输入的单词对照分析表进行分析即可。
在LR分析过程中,我们新增了一个状态栈,每次要加入新的单词时,我们用二元组(状态栈栈顶元素,输入串的首字符)来查找LR分析表。
LR分析表的列表示状态,行表示现在要加入的字符,和上面提到的二元组对应。行分为了两部分:
- Action 表示接受输入串首字符的状态转换。
- GOTO 表示规约的状态转换。
LR分析表中有四种内容:
- 空白:表示语法错误
- s a sa sa:表示将状态a和输入串的首字符压入栈
- r a ra ra:表示利用第a条产生式进行规约,将第a条产生式右部及其状态都弹出栈之后,状态转换为(新的状态栈栈顶状态,GOTO中的第a条产生式的左部)
- a c c acc acc:accept表示接受该句子
LR文法
如果一个文法,能够构造一张分析表,使得他的每个入口均是唯一确定的,则这个文法就称为LR文法。
如果一个文法,能够用一个每步顶多向前检查K个输入符号的LR分析器进行分析,则这个文法称为LR(K)文法。
字的前缀、活前缀
字的前缀:是指字的任意首部,如字 a b c abc abc的前缀有 ε \varepsilon ε、 a a a、 a b ab ab、 a b c abc abc
活前缀:是指规范句型的一个前缀,这种前缀不含句柄之后的任何符号。即,对于规范句型 α β θ \alpha \beta \theta αβθ, β \beta β为句柄,如果 α β = u 1 u 2 u 3 . . . u r \alpha \beta=u_1u_2u_3...u_r αβ=u1u2u3...ur,则符号串 u 1 u 2 . . . u i ( 1 ≤ i ≤ r ) u_1u_2...u_i(1\le i \le r) u1u2...ui(1≤i≤r)都是 α β θ \alpha \beta \theta αβθ的活前缀。
LR(0)项目
在每个产生式的右部添加一个圆点,圆点左边的部分表示已经接受,右边部分表示期望接受。
A → X Y Z A\rightarrow XYZ A→XYZ有四个项目:
A
→
⋅
X
Y
Z
A\rightarrow ·XYZ
A→⋅XYZ
A
→
X
⋅
Y
Z
A\rightarrow X·YZ
A→X⋅YZ
A
→
X
Y
⋅
Z
A\rightarrow XY·Z
A→XY⋅Z
A
→
X
Y
Z
⋅
A\rightarrow XYZ·
A→XYZ⋅
$A \rightarrow \alpha · $称为规约项目。
$S \rightarrow \alpha · $称为接受项目,S为文法开始符号。
$A \rightarrow \alpha ·b $称为移进项目。【移进终结符b】
$A \rightarrow \alpha · B $称为待约项目。【等待B规约完成】

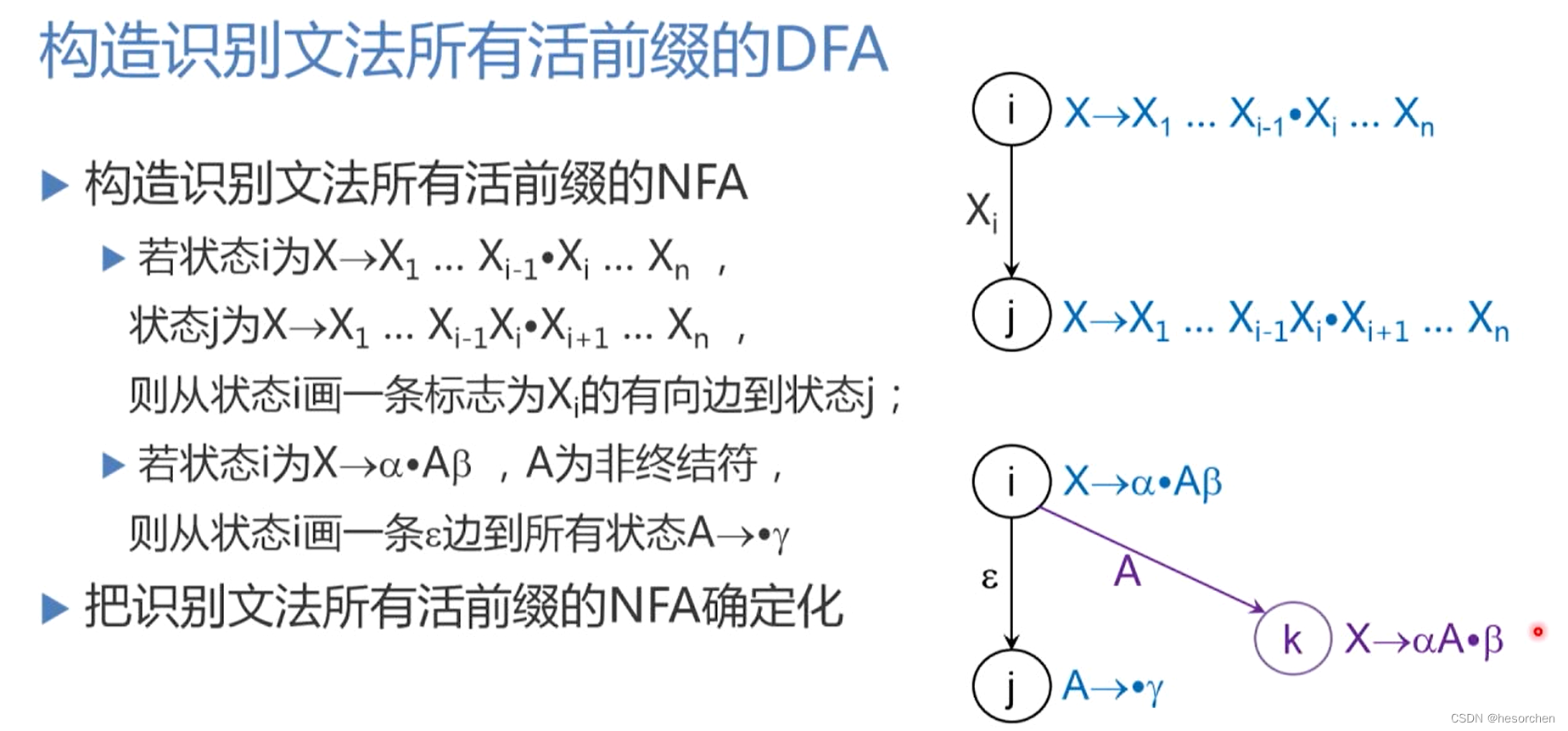

构造识别文法所有活前缀的DFA
- 构造识别文法所有活前缀的NFA
- 将NFA确定化
这种方法构造识别活前缀的DFA的方法为:写出项目、构造NFA、NFA确定化。工作量大,在此不写过程,建议直接学习下面的方法。
通过构造项目集规范簇来构造识别文法所有活前缀的DFA
项目集的闭包Closure:
- 假定 I I I是文法 G G G的任一项目集。定义和构造 I I I的闭包 C l o s u r e ( I ) Closure(I) Closure(I)如下:
- I I I的任何项目都属于 C l o s u r e ( I ) Closure(I) Closure(I);
- 若 A → α ⋅ B β A \rightarrow \alpha · B\beta A→α⋅Bβ属于 C l o s u r e ( I ) Closure(I) Closure(I),那么对于任何关于 B B B的产生式 B → θ B \rightarrow \theta B→θ,都属于 C l o s u r e ( I ) Closure(I) Closure(I)
把握算法核心:其实和之前NFA的 ε \varepsilon ε-闭包定义一样,闭包是经过若干条 ε \varepsilon ε弧能到达的其他项目。
项目集的状态转换函数GO:
为了识别活前缀,我们定义一个状态转换函数 G O GO GO。 I I I是一个项目集, X X X是一个文法符号。函数值 G O ( I , X ) GO(I,X) GO(I,X)定义为:
G O ( I , X ) = C l o s u r e ( J ) GO(I,X)=Closure(J) GO(I,X)=Closure(J)
把握算法核心:也和之前NFA的定义 I X I_X IX一样,经过一条 X X X弧能到达的其他项目。
算法步骤:
- 拓广文法,添加产生式 0 : S ′ → S 0:S'\rightarrow S 0:S′→S
- 写出项目集0,将产生式 0 : S ′ → S 0:S'\rightarrow S 0:S′→S的闭包写入。
- 计算已有项目集的所有GO函数,拓广项目集。
- 循环步骤3,直到项目集不再增加。
构造LR(0)分析表
【用人话说】
- 这是个移进项目,所以LR(0)分析表上指令是移进,且状态栈压入新的项目集编号。
- 这是个规约项目,所以LR(0)分析表上指令是规约
- 这是个接受项目(也即文法开始符号作为左部的规约项目)
- DFA的回溯使用,用图论的话说,相当于建立一条反边?
- 其余位置都说明语法错误。
然后我们就可以愉快的利用LR(0)分析表分析文法啦~
四元式
这里写出几个常用的四元式
(jnz,a, ,row) // 如果a为真,跳转到第row行
(j>,a,b,row) // 如果a>b,跳转到第row行
(j<,a,b,row) // 如果a<b,跳转到第row行
(j, , ,row) // 无条件跳转到第row行
(*,a,b,T) // 把a*b的值赋给T
(/,a,b,T) // 把a/b的值赋给T
(+,a,b,T) // 把a+b的值赋给T
(-,a,b,T) // 把a-b的值赋给T
(=,a, ,T) // 把a的值赋给T
两个重要的框架【有了这俩框架,啥都能写出来】
- i f − e l s e if-else if−else框架
用a和b中的大值减小值的四元式序列:
if(a > b) T = a - b;
else T = b - a;
1 (j>,a,b,3) //if(a>b)跳转到第3行
2 (j, , ,4) //else 跳转到第5行
3 (-,a,b,T)
4 (j, , ,6) //退出
5 (-,b,a,T)
6
- w h i l e while while框架
当a>0,循环自减的四元式序列:
while(a > 0) a = a - 1;
1 (j>,a,0,3) //while(j>0)跳转到第3行
2 (j, , ,6) //else 退出
3 (-,a,1,T) //T=a-1
4 (=,T, ,a) //a=T
5 (j, , ,1) //跳转回1
6
