什么是3绕组结构微型直流电机

什么是3绕组结构微型直流电机

天孚微电机2020-03-02 14:06

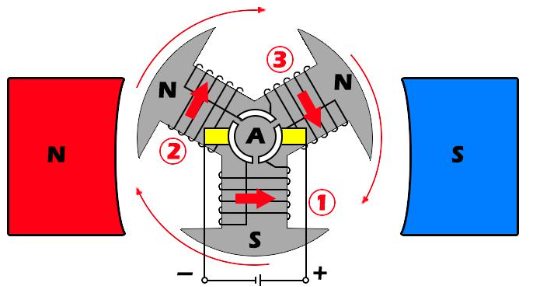

3个绕组结构的微型电机是永磁式微型直流电机,在定子的壳体上安装有N,S磁钢,转子绕组上有3个线圈绕组,可以分为引出3个整流子,通过电刷与电刷架和外部的直流电源连接。如图所示

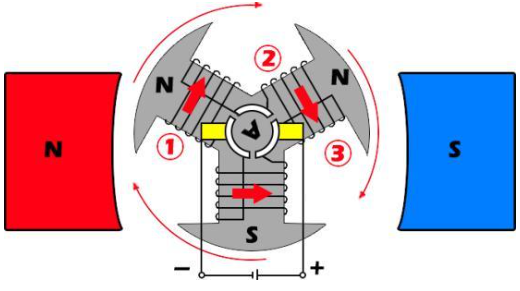

当转子①S极时,磁极②③为N级,S极处于中心,不受力,当左侧的N极与定子的N极靠近时,两者会互相排斥,而右侧转子的N极与定子的S极靠近则受力吸引,转子会顺时针转矩而旋转。当转子旋转60°时,如下图所示

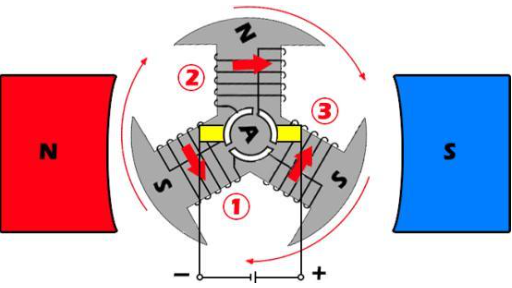

微型电机转子达60°时,电刷与整流子相互位置便产生变化,转子磁极③由N极磁场变成了S极磁场继续顺时针旋转,转子①磁极不变,依旧是S极,当转子到120°时,电刷与整流子的位置又产生了变化,如下图所示

此时,转子①的磁极已变成N极,与初始位置状态一样,转子顺时针旋转,整流子的3个换向片滑环会与转子一同和两个电刷片接触,获取直流电能

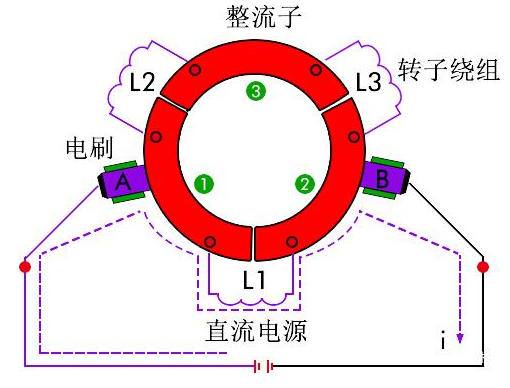

电刷压接在整流子上,直流电压经过电刷A→整流子1→转子绕组线圈L1→整流子2→电刷B形成回路,实现为转子绕组线圈L1的供电。

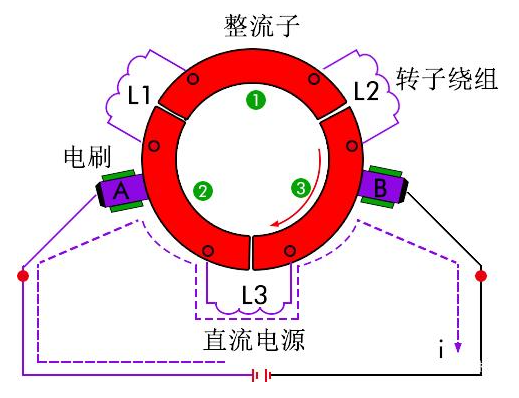

转子带动整流子转动一定的角度后,直流电压经过电刷A→整流子2→转子绕组线圈L3→电刷B形成回路,实现了为转子绕组线圈L3的供电。

就这样周而复始的工作,形成了微型直流电机的旋转运行。更多有关微型电机资讯请继续关注天孚电机。
