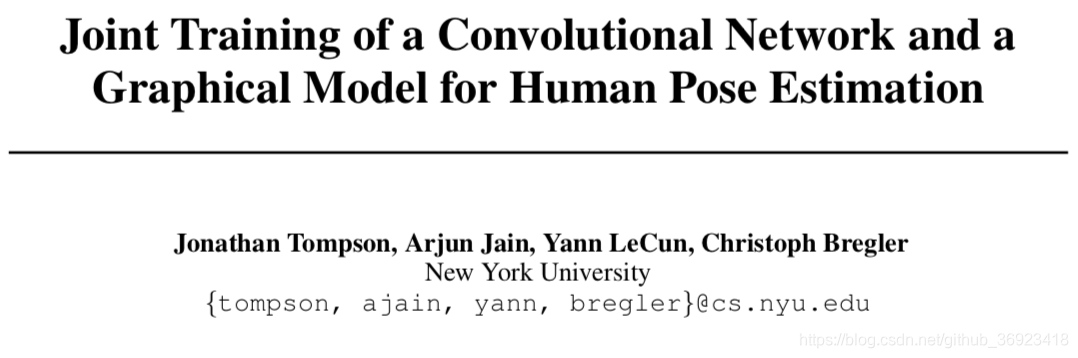

【姿态估计文章阅读】Joint Training of a Convolutional Network and a Graphical Model for Human Pose Estimation

一、这是毫无疑问的大佬们的文章，2014年出就发布了第一版本，代码：https://github.com/max-andr/joint-cnn-mrf

二、文章的核心思想

       1、利用CNN做姿态估计，采用heatmap的方式来回归出关键点

       2、利用人体关键点之间的结构关系，结合马尔科夫随机场的思想来优化预测结果，主要针对于网络预测的false postive。

三、这是早期的deep learning应用到姿态估计文章，所以有比较大篇幅网络模型设计，但是这部分的设计过程依然非常值得学习和思考，每一步都有讲究，不是说说的那种，是理论结合实际出发提出的改进。

       先来看看模型迭代的过程：

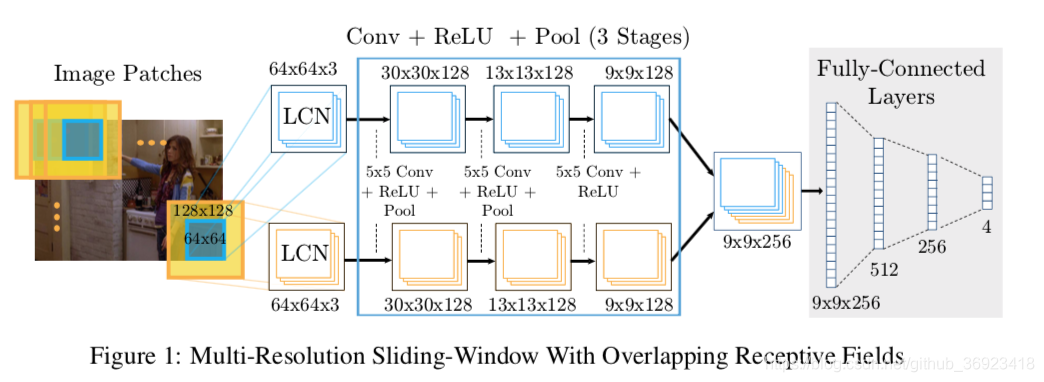

    1号模型：想要采用滑动窗口的方式，结合上多尺度（pyramid），这里的LCN是local contrast normalized，这种拉普拉斯金字塔可以让卷积核non-overlapping spectral content，从而降低网络的redundancy（字打不出来了）。这种over-lapping的滑动窗口方式可以保留更多的内容，同时拥有“平移不变性”。

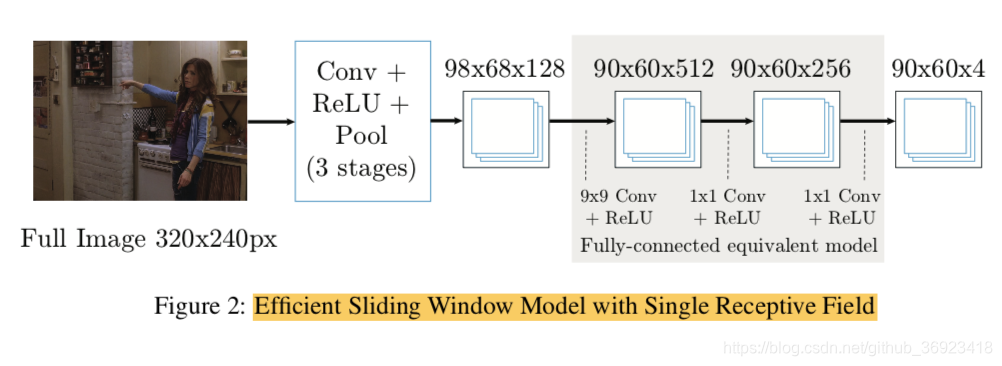

    2号模型：解决了1号模型利用滑动窗口计算上会比较慢的缺点，因为巨大的redundant 卷积，而且同时期的一些研究工作证明了2号模型这种方式可以产生有效的dense feature map。

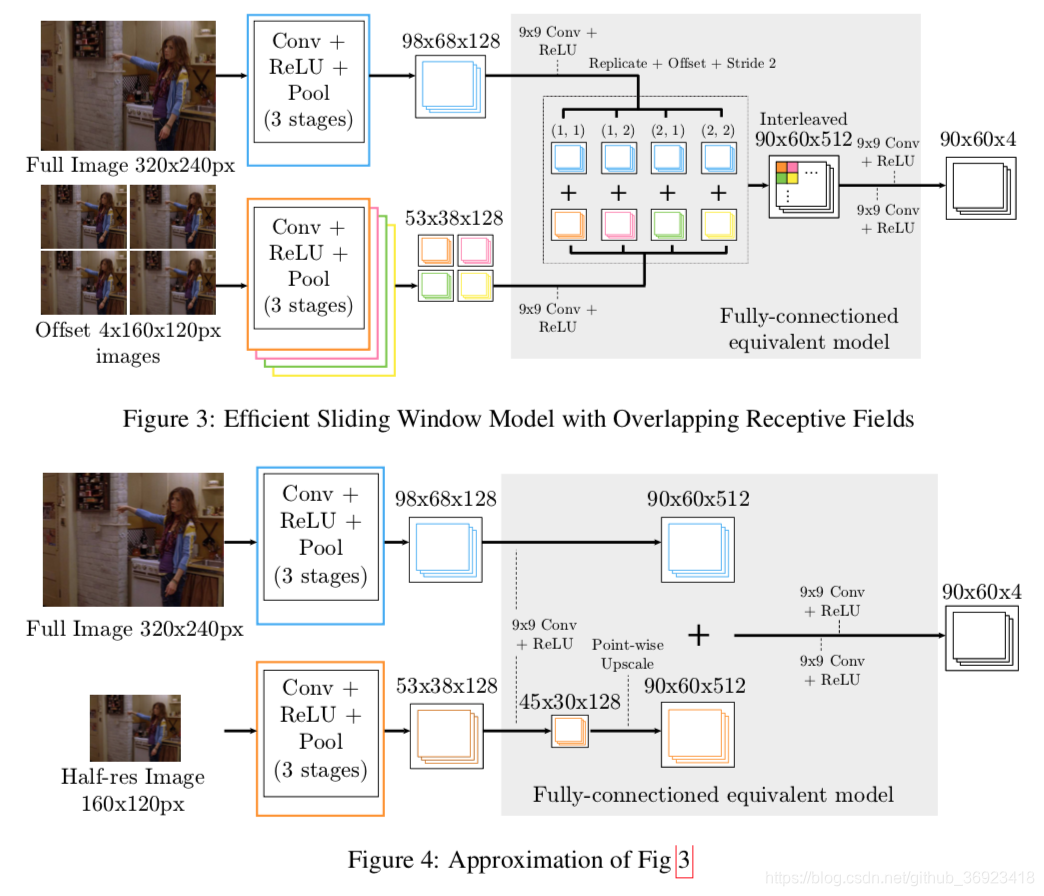

    3号模型：结合了1、2模型，3号模型的下半部分的步长直接等于1/2的原始大小，其他部分比较好理解，着重看“Interleaved”这部分，其实和另一个idea很像“pixel shuffle”，注意上面的每个颜色块对应到前面的4个部分（1，1），（1，2），（2，1），（2，2），这样可以提高空间上的精度吧。

    4号模型：依然是取代了滑动窗口，同时利用upscale把feature map大小提上来（对比与3号模型，在两个分支的feature 融合之前）3号模型利用了类似“pixel shuffle”的方式来upscale，4号模型应该是直接上采样，比如双线性插值（这里具体用的什么方式，有人知道的话告诉我下）。

   大致的模型构建过程，在这里就结束了。

四、第二大核心内容“Higher-Level Spatial-Model”

   这里作者，通过验证集发现，网络预测heatmap存在着很多的false positive，而且姿态是不正确的（anatomically incorrect），这里就是说，检测器只是在检测一个图中相似的目标，没有理解人的姿态这个核心思想，不懂什么是姿态。但是并不能说，CNN在回归的过程中没有参考“相关的关键点之间的联系”，因为网络的复杂结构，在拟合过程中很可能存在着比较弱的关联性体现，对这部分的学习也比较弱，毕竟我们的label对于每个人都是一对点，没有给出关联性的体现。

   我们也不难发现，头部预测的peak出现在heatmap中的时候，其实肩部也会在附近。但是目前CNN可能对这部分没有那么好的直接进行学习，所以建立了“spatial model”进行优化，对于那部分false positive 进行移除。

   we start by connecting every body part to itself and to every other body part in a pair-wise fashion in the spatial model to create a fully connected graph.也就是说，构建的是全联接的图，同时每个点还有个自链接。

   那么CNN直接回归出heatmap，可以看成一堆的先验概率，以及条件概率（因为CNN预测的时候是一次性“同时”预测出n个关键点的概率，因此可以当成是条件概率，也就是在B出现的条件下A出现的概率）



    上面这个公式是最终的概率。文章说了，对于FLIC这个数据集是来自于好莱坞的所以很多是正面的镜头，而且是站立的，因此能够得到比较稳定的结构信息，空间概率推测信息，比如头的左下部会出现右肩。但是对于LSP这个数据集变化较大，因此这个模型的效果也会相应被减弱。

   在实际应用中作者把大Z去掉了，有以下几个原因：1、我们只关注heatmap上的极大值点，或者最大值点，这一个点，在预测过程中heatmap我们只是希望能够更加接近标准正态分布就行了；2、反向传播的时候这个Z只会相当于在这部分的梯度上乘了一个系数而已；3、每个人并不是一定是完整的，所以也是无法规范化的。下面是改进后的公式（虽然不再是标准的马尔可夫随机场了，但是依然对于适合用于空间限制的编码）：

     the addition in log space means that the partial derivative of the loss function with respect to the convolution output is not dependent on the output of any other stages。这里很多取巧的地方避免的训练和回传时候的梯度问题，保证空间连续可导，防止出现0之类。而且整个计算过程可以很方便的嵌入到深度学习框架中：

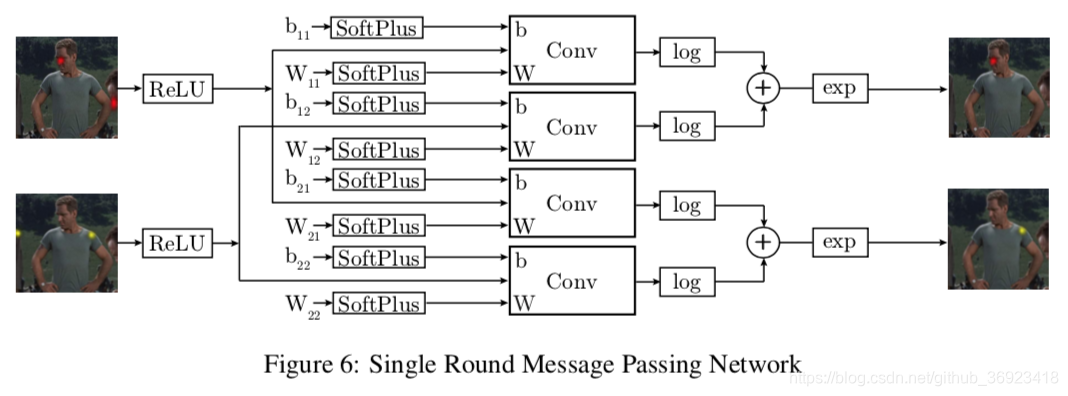

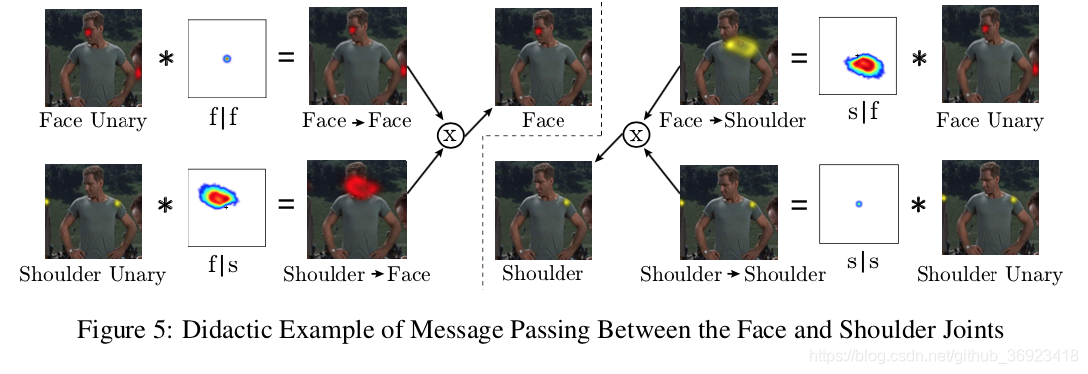

    这张图也回答了我们，条件概率（e A|v），background 概率（b v->A）这两部分是来自于网络学习的，一开始看的时候以为是通过统计得到的，后来发现这些全部都是通过网络自己学习得到的。这里卷积核也是非常大的，需要能够去覆盖“最大的两个关键点之间的距离”，因此对于90x60的输出，卷积核达到了128x128，这样能覆盖64个像素之内的关键点偏移，比如手腕到手肘（这里卷积核为什么是偶数，我也不知道，当然是需要padding的，而且要用FFT的方式进行卷积计算，初始化也比较特别，The convolution weights are initialized using the empirical histogram of joint displacements created from the training examples.）。

 六、训练

    先单独训练（单独训练，先训练回归模型，然后再基于回归模型训练空间模型），然后一起再微调。   Unified training of both models (after independent pre-training) adds an additional 4-5% detection rate for large radii thresholds.

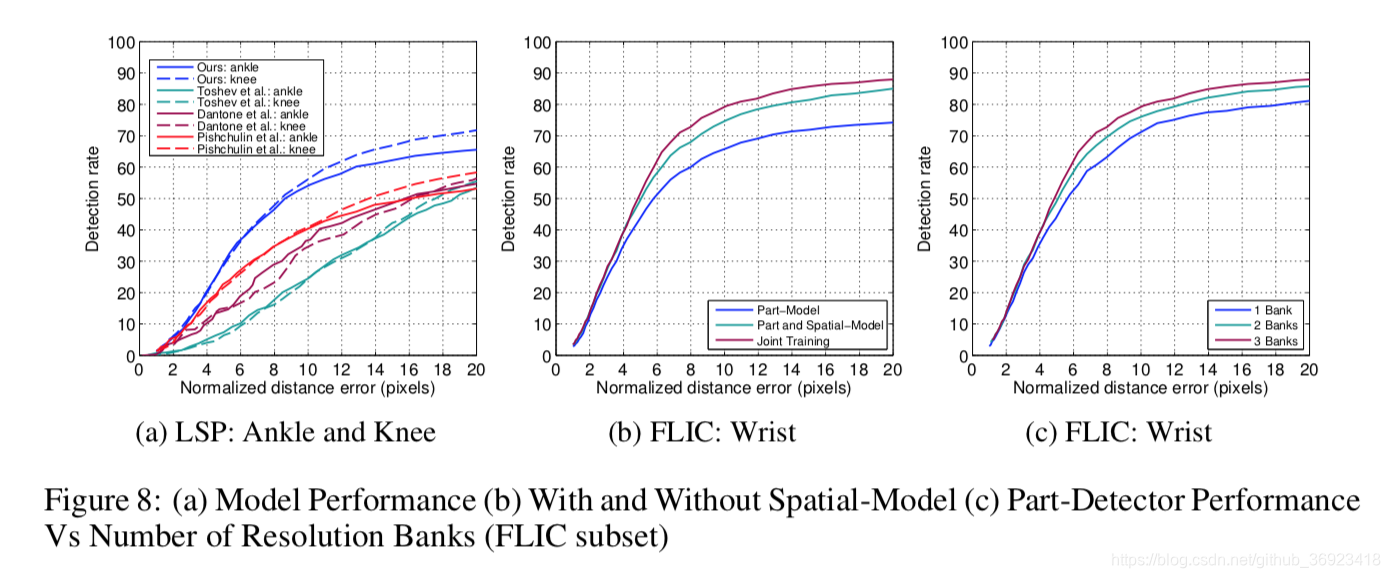

   从这张图，可以发现，空间模型，在eval的时候，阈值越小（要求离groundtruth越近）时，效果不明显，这也和文章一开始预料的一样，这个方法不是用来提升“本身以及比较好的那部分结果的”，而是用于纠正那部分“错的比较明显的那部分”。
