2D人体姿态估计 - Stakced Hourglass Network（SHN）个人理解

原创 已于 2022-06-29 10:24:40 修改 · 2k 阅读 · 20 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#深度学习 #神经网络

于 2022-05-17 09:29:08 首次发布
本文介绍了残差网络（ResNets）及其核心组件——残差块，用于解决深度神经网络训练中的梯度消失问题。接着，详细阐述了Hourglass网络结构，包括其编码解码器设计、残差模块和跳跃连接的作用。Hourglass网络通过先降采样后升采样的方式捕获不同尺度的特征，并在不同尺度间进行信息交换。堆叠沙漏网络（StackedHourglassNetworks）通过多层Hourglass模块实现多层次特征提取，利用中间监督学习提升预测精度。此网络结构在人体关键点检测任务中表现出色，能够进行反复的自上而下和自下而上的推断，从而优化预测结果。

Stacked Hourglass Networks for Human Pose Estimation

中文翻译

An Intuitive Explanation of Convolutional Neural Networks – the data science blog

【https://github.com/princeton-vl/pytorch_stacked_hourglass】

一、残差网络(ResNets)与残差块（Residual block）

非常深的神经网络是很难训练的，因为存在梯度消失和梯度爆炸问题。跳跃连接（Skip connection）可以从某一层网络层获取激活，然后迅速反馈给另外一层，甚至是神经网络的更深层。利用跳跃连接构建能够训练深度网络的ResNets，有时深度能够超过100层。ResNets是由残差块（Residual block）构建的.

1.1 Residual block

上图是一个两层神经网络。计算过程：

在残差网络中有一点变化：

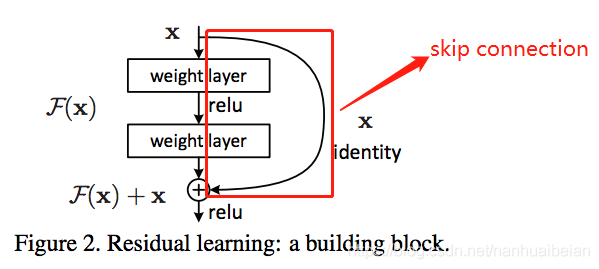

如上图的紫色部分，我们直接将a^{l}向后，到神经网络的深层，在ReLU非线性激活函数前加上a^{l}，将激活值a^{l}的信息直接传达到神经网络的深层，不再沿着主路进行，因此a^{l+2}的计算公式为：

加上a^{l}后产生了一个残差块（residual block）。插入的时机是在线性激活之后，ReLU激活之前。除了捷径（shortcut），你还会听到另一个术语“跳跃连接”（skip connection），就是指a^{l}跳过一层或者好几层，从而将信息传递到神经网络的更深层。

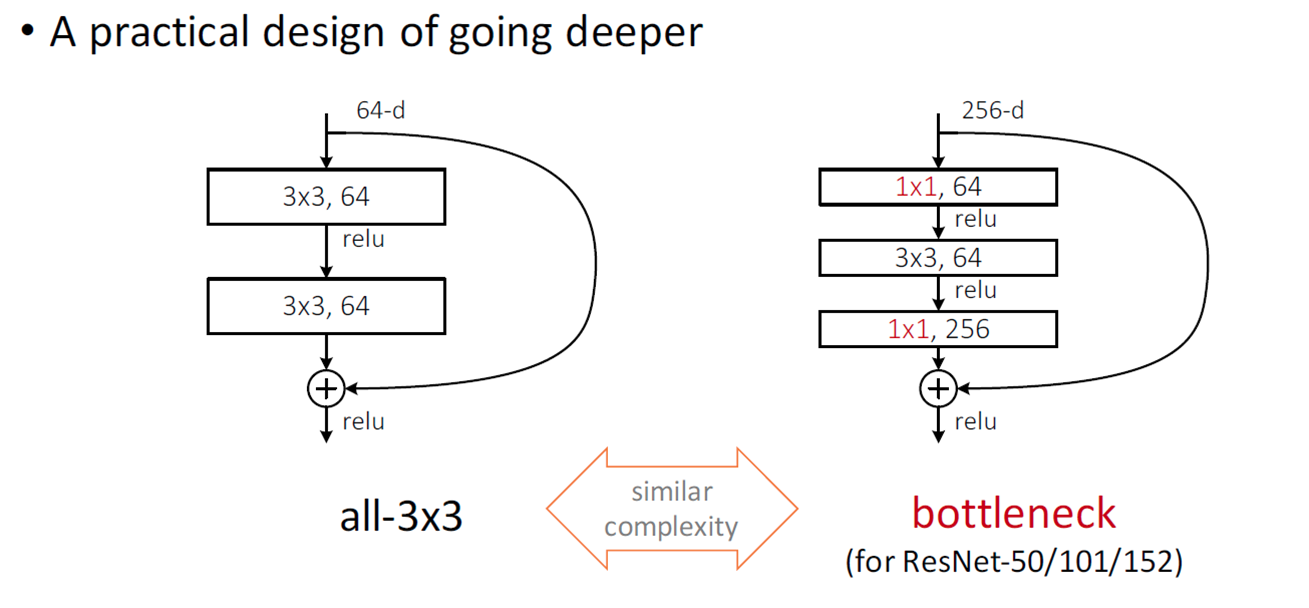

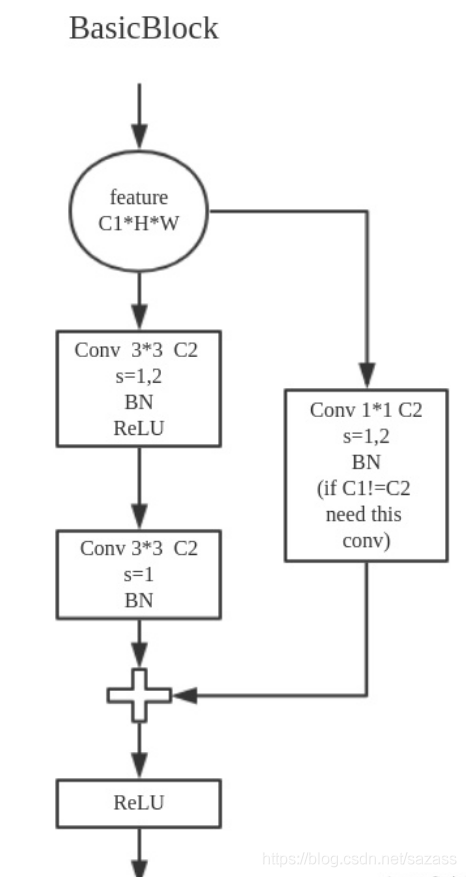

 residual block有两种形式，一种叫BasicBlock，一种叫Bottleneck

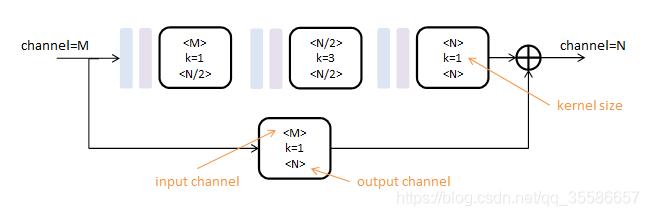

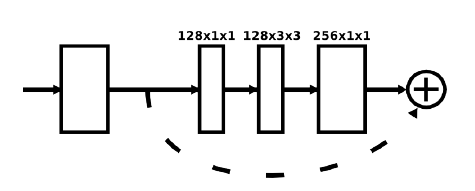

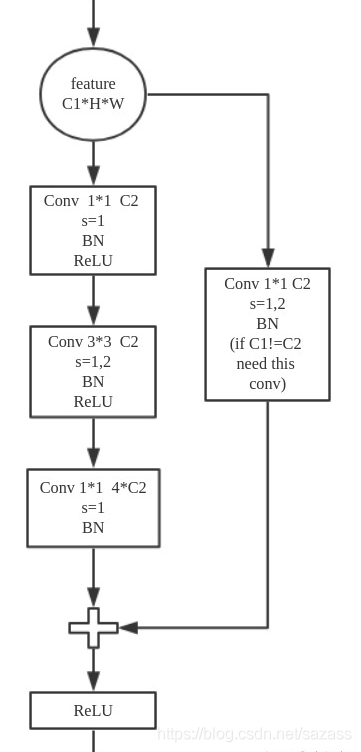

右侧为Bottleneck Block，使用了1×1卷积层。如输入通道数为256，1×1卷积层会将通道数先降为64，经过3×3卷积层后，再将通道数升为256。1×1卷积层的优势是在更深的网络中，用较小的参数量处理通道数很大的输入。

在Bottleneck
