Modern Robotics, Chapter 9.4: Time-Optimal Time Scaling (Part 1 of 3)

在接下来的几个视频中，我们考虑以下
问题：
给定所需的路径 theta-of-s，
考虑机器人的动力学和
机器人关节处的扭矩限制，找到沿该路径的最佳时间缩放。
最短时间运动可用于最大限度地提高
机器人的生产率。
您可以想象尝试优化其他
标准，例如
执行器消耗的能量，但在接下来的几个视频中，
我们将重点关注时间最佳轨迹。

回想一下，机器人的动力学可以
写成 M 乘以 θ 双点加上
速度乘积项加上重力项，
等于关节力和扭矩矢量 tau。
在这里，我使用 Christoffel 符号矩阵 Gamma 编写了速度乘积项，
以强调它在关节速度矢量中是二次的
。
请记住，我们只
对机器人位于
路径 theta-of-s 上时的动力学感兴趣，我们可以将 theta-dot
和 theta-double-dot 重写为
路径相对于以下导数的函数 s
以及 s 对时间的导数。
将这些表达式代入动力学中，
我们得到此处所示的表达式。
由于路径是预先给定的，
theta 对 s 的导数也是预先已知的
，只有 s、s-dot 和 s-double-dot
是变量。
因此，我们可以将这个方程写为
向量方程 m-of-s 乘以 s-double-dot
加上 c-of-s 乘以 s-dot-squared 加上 g-of-s
等于 tau。
m-of-s、c-of-s 和 g-of-s 中的每一个都是
s 的向量函数，其中 c-of-s 乘以 s-dot-squared
是速度积项，g-of-  s 是
引力项，m-of-s 起到质量的作用
。然而，
m 向量的某些元素可能为负
。
该方程是机器人
被限制沿路径
theta-of-s 移动时的动力学方程。
该方程没有说明
机器人偏离路径时的动力学。

现在我们已经用
单路径参数 s（而
不是关节矢量 theta）来表达动力学，我们必须考虑
机器人执行器可以产生的力或扭矩的限制。

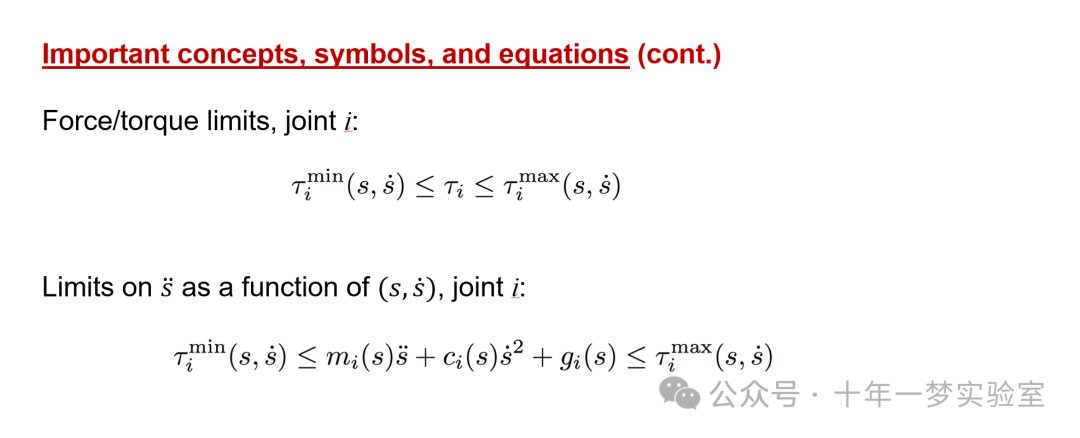

第 i 个关节处的限制可以写
为 tau_i 大于 tau_i-min 且
小于 tau_i-max。
例如，tau_i-min 可以是负五
牛顿米，tau_i-max 可以是正五
牛顿米。
但一般来说，极限是
theta 和 theta-dot 的函数。
特别是，电动机可以产生的最大扭矩
通常
随着速度的增加而减小，直到
最终变为零。
请记住，
当机器人受限于路径时，我们可以用 s 和 s-dot 来表达 theta 和 theta-dot，
我们可以将
执行器限制重写为 s 和
s-dot 的函数。
如果我们将路径受限动力学的第 i 个分量替换
为 tau_i，我们
就会得到这些约束。
因此，
当机器人处于
（s，s-dot）状态时，第 i 个致动器对沿路径可能的加速度 s-double-dot进行了限制

为了确定第 i 个执行器对
s-double-dot 的限制，我们从所有三个表达式中减去 c_i 乘以 s-dot-squared
和 g_i，然后
除以 m_i。
由于 m_i 可以为正或负，因此
有两种可能的情况：如果 m_i 为正，
则 s-double-dot 的下限 L_i
和 s-double-dot 的上限 U_i
由以下等式给出 。
如果 m_i 为负，则 L_i 和 U_i
由这些方程给出。

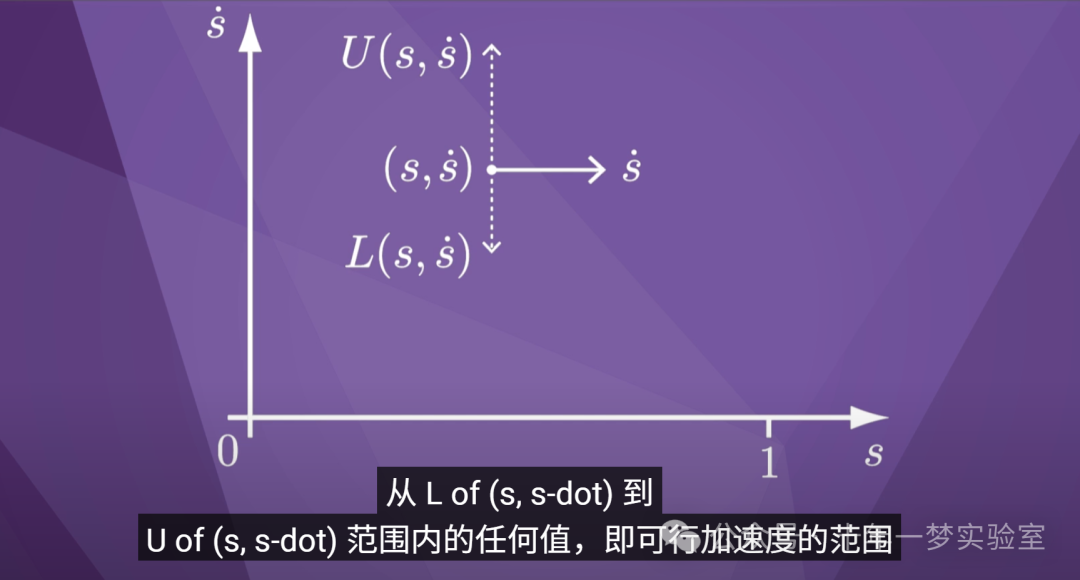

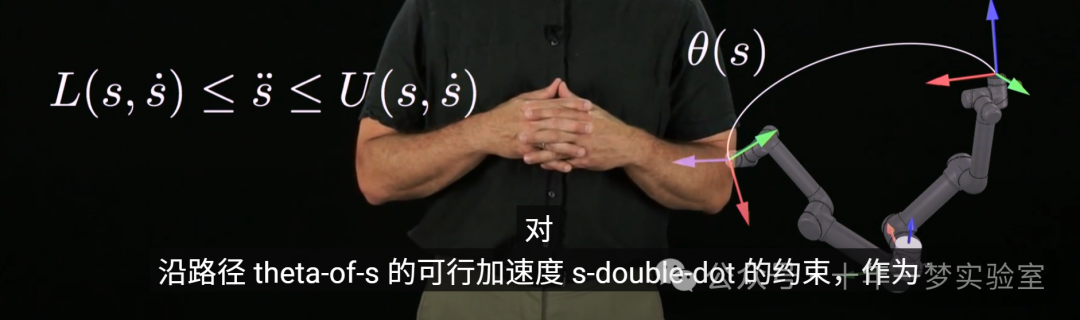

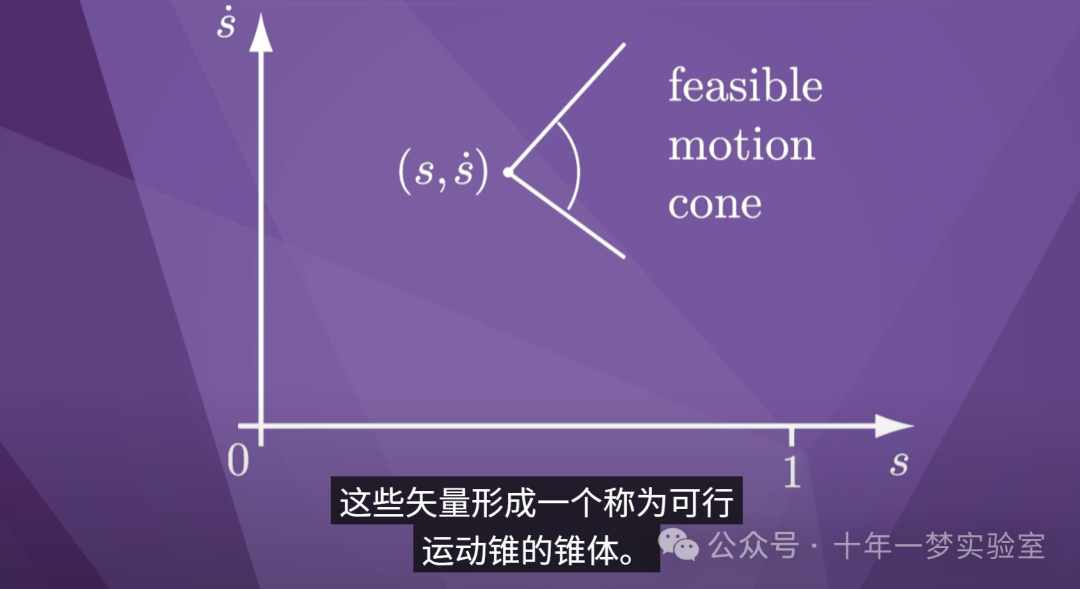

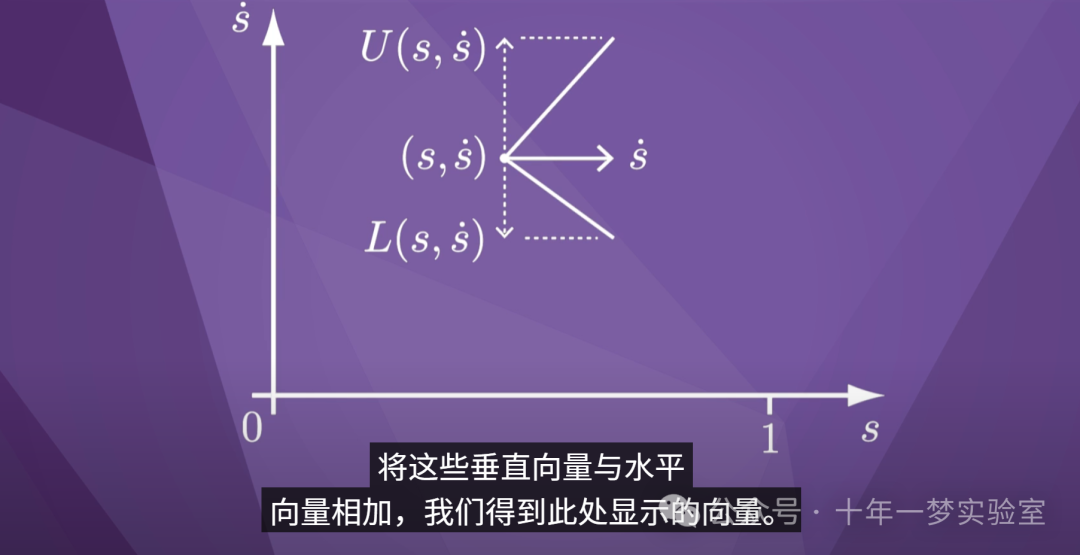

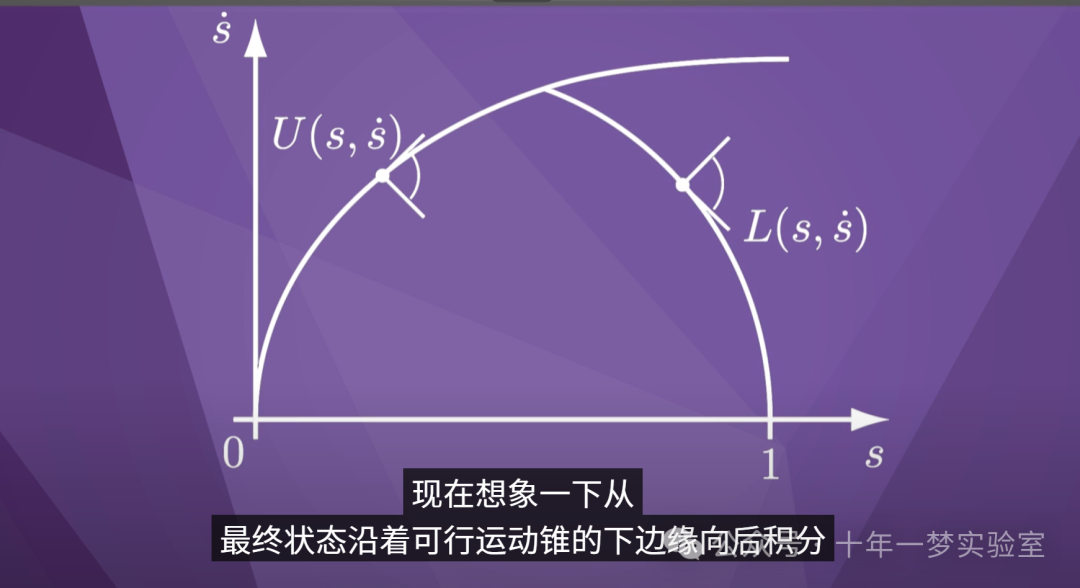

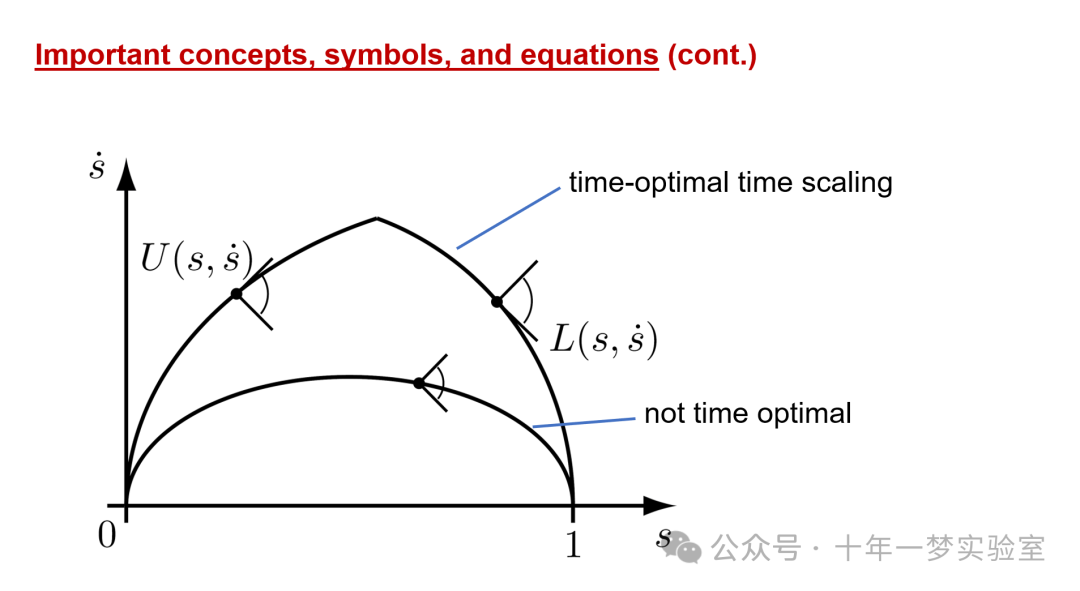

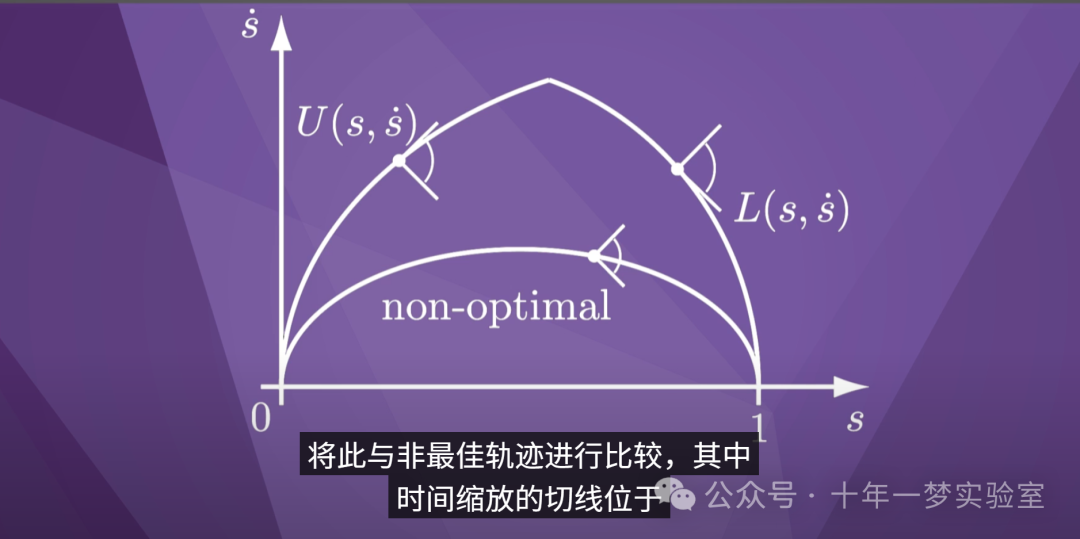

这些方程告诉我们
沿着
关节 i 在状态 (s, s-dot) 下允许的路径的最大和最小加速度 s-double-dot。

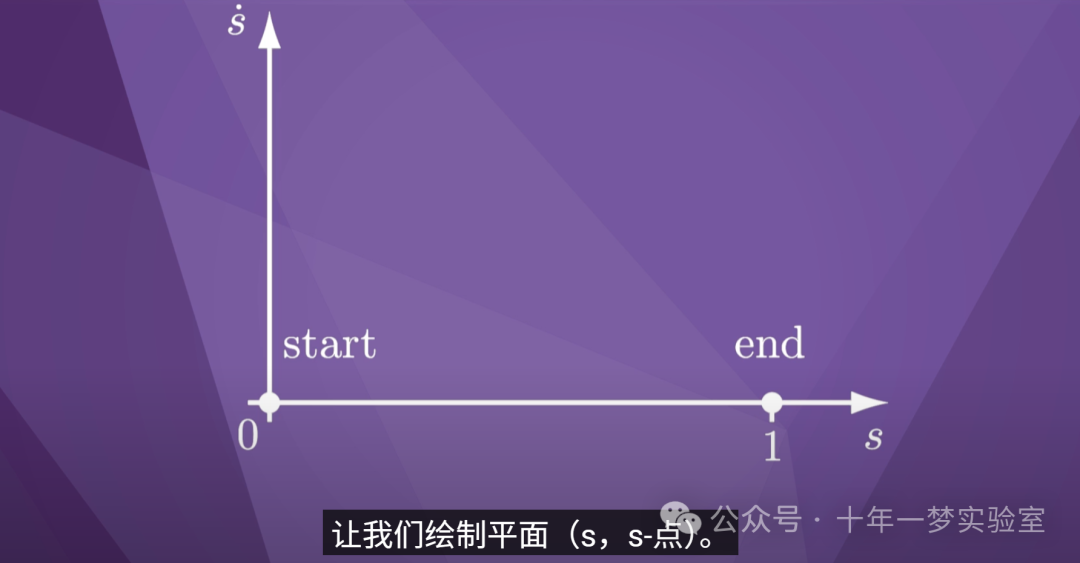

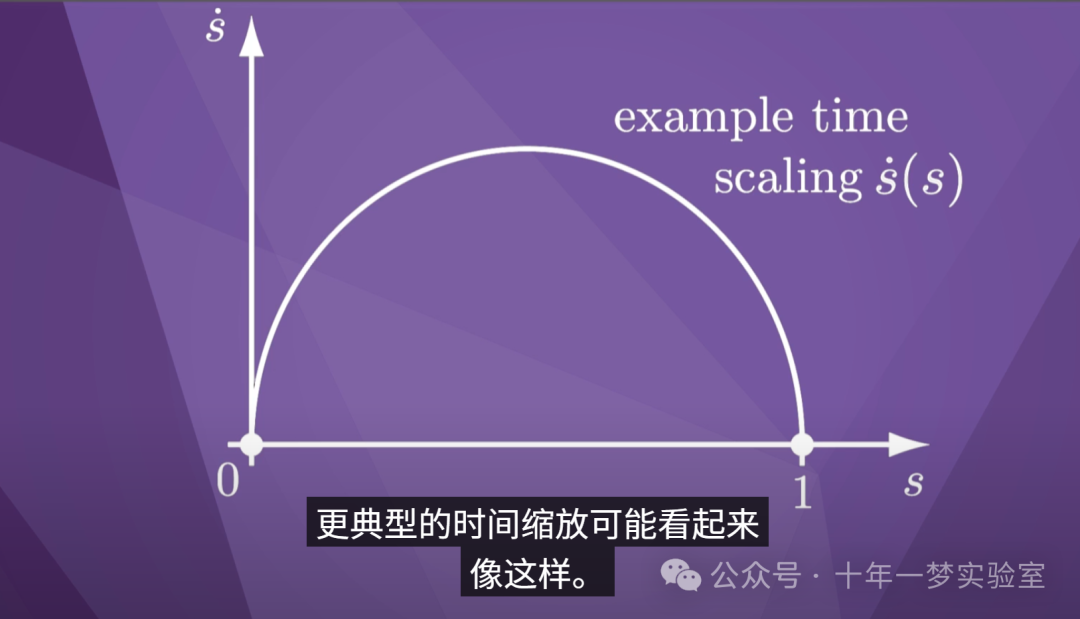

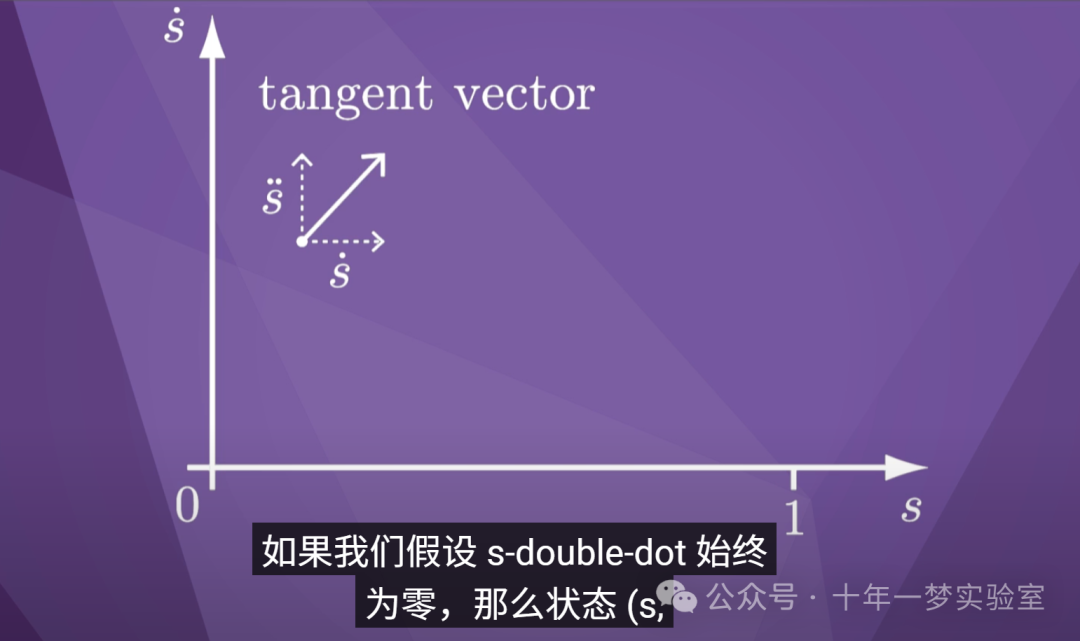

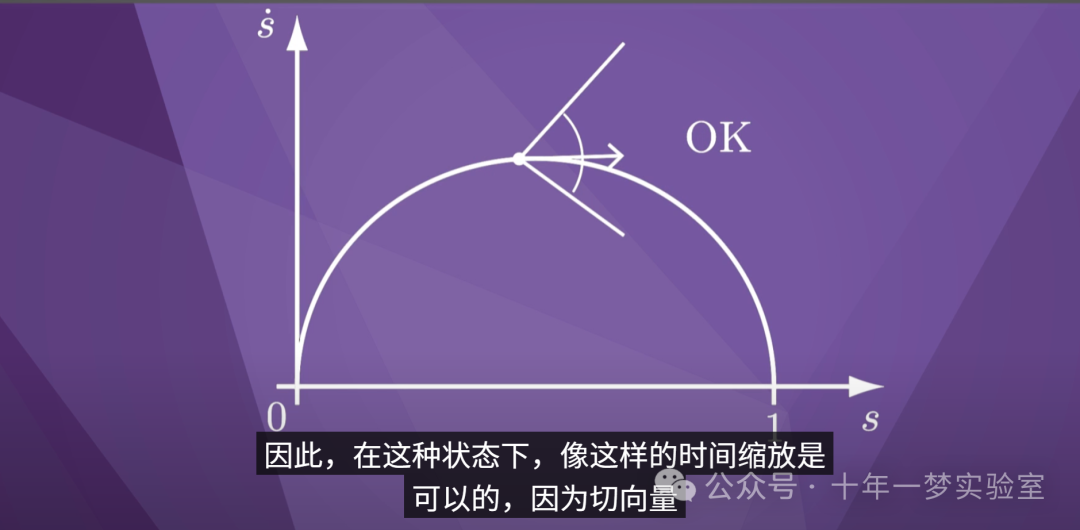

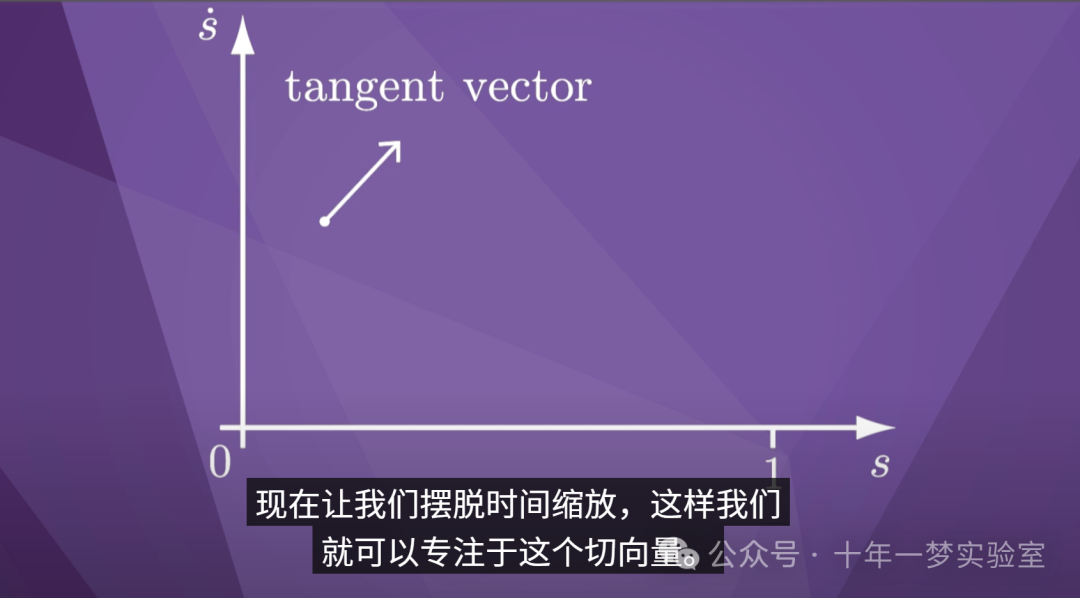

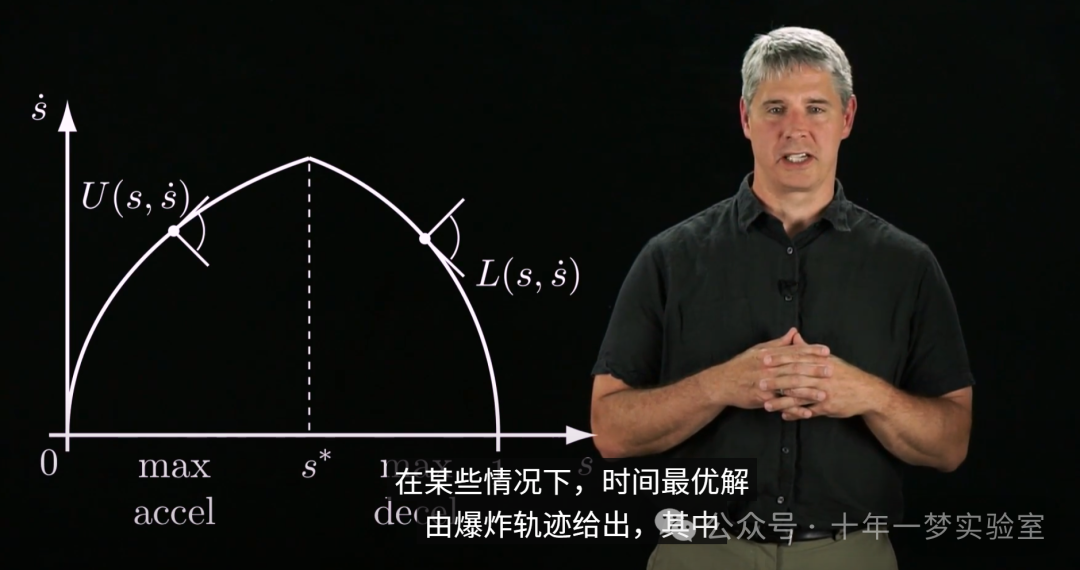

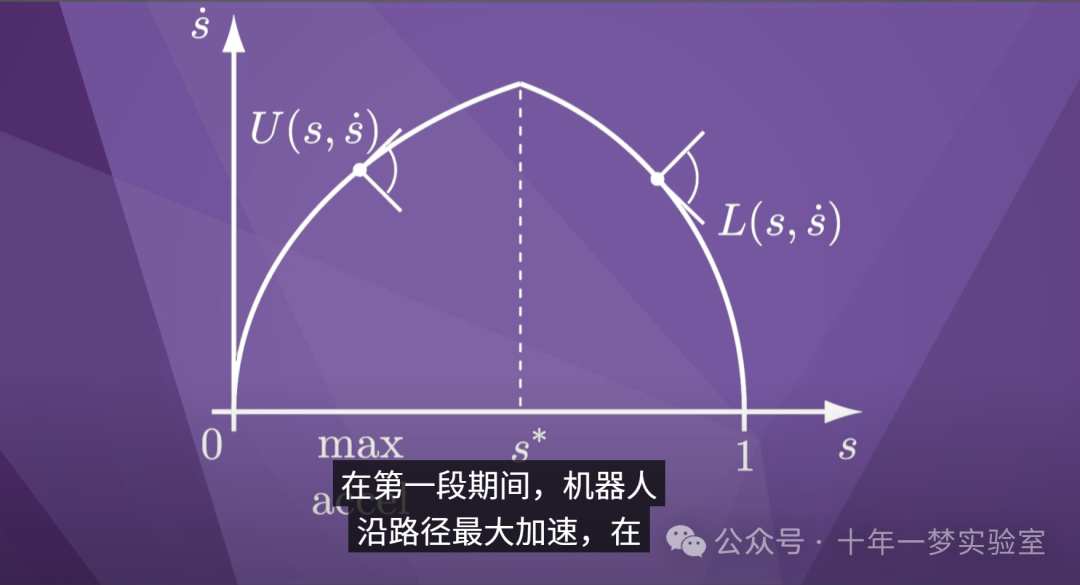

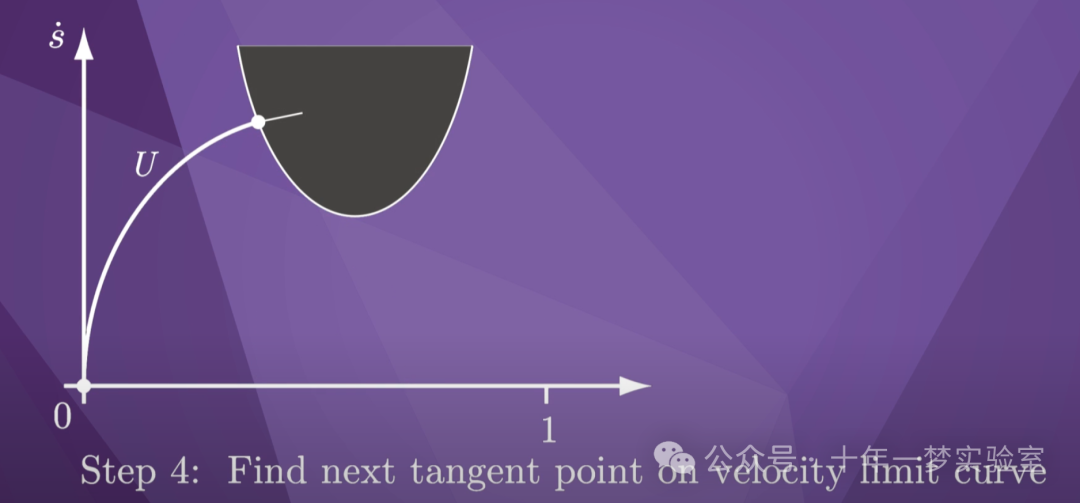

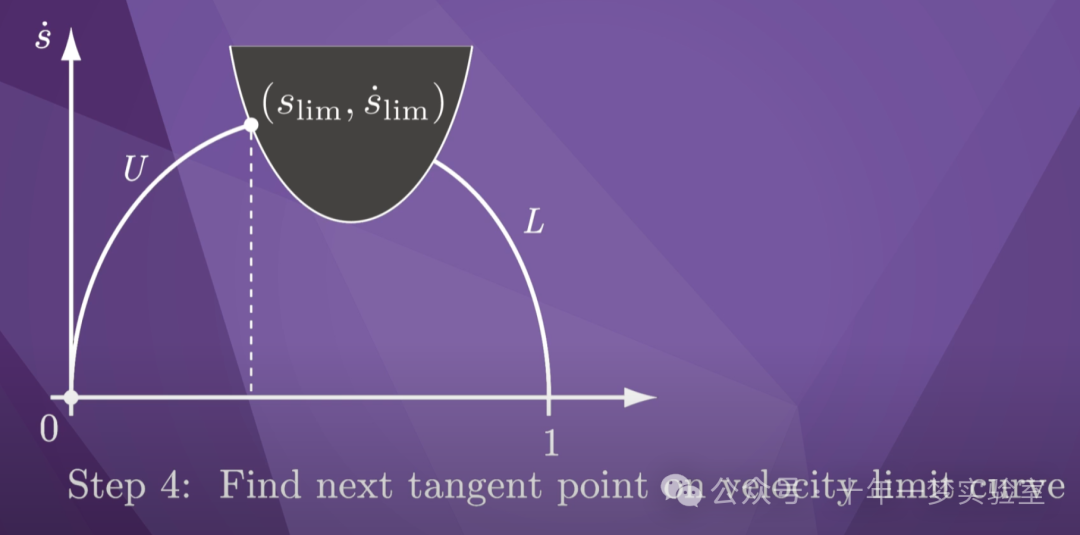

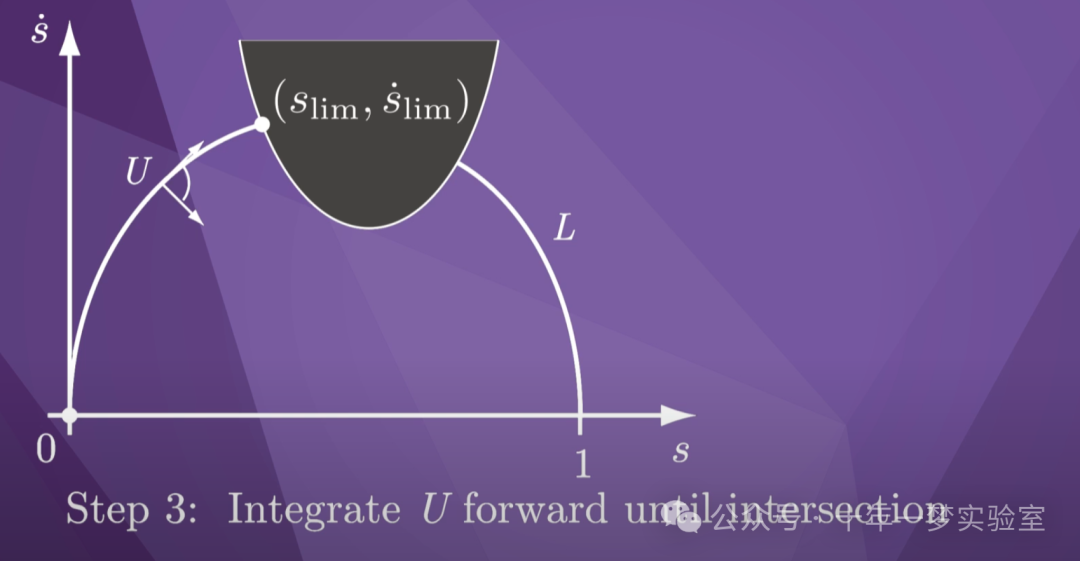

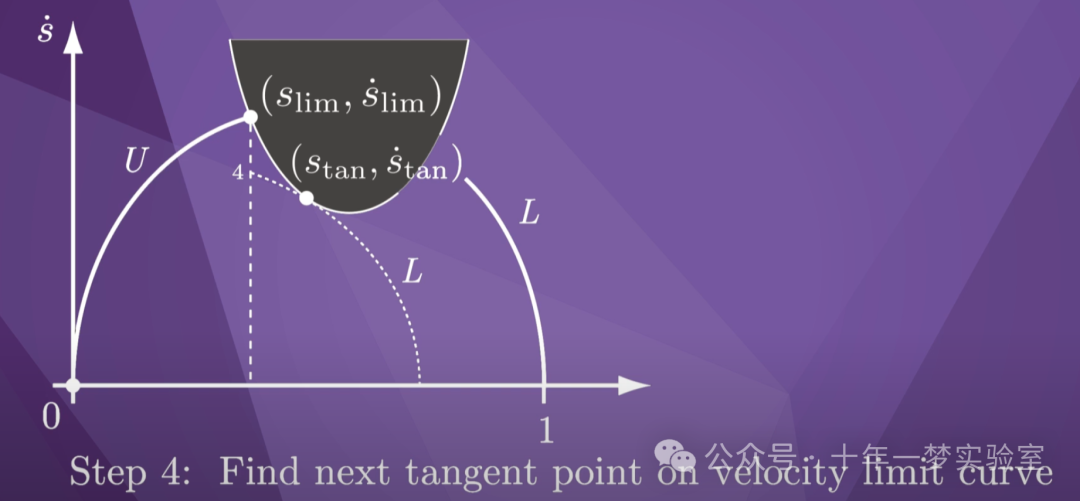

如果我们计算所有关节的 L_i 和 U_iÿ
