目标：学习 ROS 2 启动文件中的事件处理程序

教程级别：中级

时间：15 分钟

背景
先决条件
使用事件处理程序
- 1 事件处理程序示例启动文件
构建包
启动示例
文档
摘要

背景

ROS 2 中的 Launch 是一个执行和管理用户定义的进程的系统。它负责监控其启动的进程的状态，以及报告和响应这些进程状态的变化。这些变化被称为事件，可以通过在启动系统中注册一个事件处理器来处理。事件处理器可以为特定事件注册，并可用于监控进程状态。此外，它们还可以用来定义一组复杂的规则，这些规则可以用来动态修改启动文件。

本教程展示了 ROS 2 启动文件中事件处理程序的使用示例。

先决条件

本教程使用 turtlesim 包。本教程还假设您已经创建了一个名为 launch_tutorial 的新 ament_python 类型构建包。

这个教程扩展了在使用启动文件中的替换教程https://docs.ros.org/en/jazzy/Tutorials/Intermediate/Launch/Using-Substitutions.html 中显示的代码。

使用事件处理程序

1 .事件处理程序示例启动文件

在 launch_tutorial 包的 launch 文件夹中创建一个名为 example_event_handlers_launch.py 的新文件。

# 导入Node类，用于创建节点
from launch_ros.actions import Node


# 导入相关的类和函数
from launch import LaunchDescription
from launch.actions import (DeclareLaunchArgument, EmitEvent, ExecuteProcess,
                            LogInfo, RegisterEventHandler, TimerAction)
from launch.conditions import IfCondition
from launch.event_handlers import (OnExecutionComplete, OnProcessExit,
                                OnProcessIO, OnProcessStart, OnShutdown)
from launch.events import Shutdown
from launch.substitutions import (EnvironmentVariable, FindExecutable,
                                LaunchConfiguration, LocalSubstitution,
                                PythonExpression)


# 定义启动描述生成函数
def generate_launch_description():
    # 创建启动配置对象
    turtlesim_ns = LaunchConfiguration('turtlesim_ns')  # 创建命名空间配置
    use_provided_red = LaunchConfiguration('use_provided_red')  # 创建使用提供的红色配置
    new_background_r = LaunchConfiguration('new_background_r')  # 创建新的背景红色配置


    # 声明启动参数
    turtlesim_ns_launch_arg = DeclareLaunchArgument(
        'turtlesim_ns',  # 参数名
        default_value='turtlesim1'  # 默认值
    )
    use_provided_red_launch_arg = DeclareLaunchArgument(
        'use_provided_red',
        default_value='False'
    )
    new_background_r_launch_arg = DeclareLaunchArgument(
        'new_background_r',
        default_value='200'
    )


    # 创建节点
    turtlesim_node = Node(
        package='turtlesim',  # 节点所在的包
        namespace=turtlesim_ns,  # 节点的命名空间
        executable='turtlesim_node',  # 节点的可执行文件名
        name='sim'  # 节点的名字
    )


    # 执行进程，调用服务生成乌龟
    spawn_turtle = ExecuteProcess(
        cmd=[[
            FindExecutable(name='ros2'),  # 查找可执行文件的命令
            ' service call ',  # 调用服务的命令
            turtlesim_ns,  # 命名空间
            '/spawn ',  # 服务名
            'turtlesim/srv/Spawn ',  # 服务类型
            '"{x: 2, y: 2, theta: 0.2}"'  # 服务参数
        ]],
        shell=True
    )


    # 执行进程，改变背景颜色的红色分量
    change_background_r = ExecuteProcess(
        cmd=[[
            FindExecutable(name='ros2'),  # 查找可执行文件的命令
            ' param set ',  # 设置参数的命令
            turtlesim_ns,  # 命名空间
            '/sim background_r ',  # 参数名
            '120'  # 参数值
        ]],
        shell=True
    )


    # 执行进程，根据条件改变背景颜色的红色分量
    change_background_r_conditioned = ExecuteProcess(
        condition=IfCondition(  # 条件
            PythonExpression([  # Python表达式
                new_background_r,
                ' == 200',
                ' and ',
                use_provided_red
            ])
        ),
        cmd=[[
            FindExecutable(name='ros2'),  # 查找可执行文件的命令
            ' param set ',  # 设置参数的命令
            turtlesim_ns,  # 命名空间
            '/sim background_r ',  # 参数名
            new_background_r  # 参数值
        ]],
        shell=True
    )


    # 返回启动描述对象
    return LaunchDescription([
        turtlesim_ns_launch_arg,
        use_provided_red_launch_arg,
        new_background_r_launch_arg,
        turtlesim_node,
        RegisterEventHandler(
            OnProcessStart(  # 当进程开始时
                target_action=turtlesim_node,  # 目标动作是乌龟模拟节点
                on_start=[  # 开始时
                    LogInfo(msg='Turtlesim started, spawning turtle'),  # 记录信息
                    spawn_turtle  # 生成乌龟
                ]
            )
        ),
        RegisterEventHandler(
            OnProcessIO(  # 当进程输入输出时
                target_action=spawn_turtle,  # 目标动作是生成乌龟的进程
                on_stdout=lambda event: LogInfo(  # 当标准输出时
                    msg='Spawn request says "{}"'.format(  # 记录信息
                        event.text.decode().strip())  # 解码并去除两端空白的文本
                )
            )
        ),
        RegisterEventHandler(
            OnExecutionComplete(  # 当执行完成时
                target_action=spawn_turtle,  # 目标动作是生成乌龟的进程
                on_completion=[  # 完成时
                    LogInfo(msg='Spawn finished'),  # 记录信息
                    change_background_r,  # 改变背景颜色的红色分量
                    TimerAction(  # 定时器动作
                        period=2.0,  # 定时器周期，每2.0秒执行一次
                        actions=[change_background_r_conditioned],  # 定时器动作，满足条件时改变背景颜色的红色分量
                    )
                ]
            )
        ),
        RegisterEventHandler(
            OnProcessExit(  # 当进程退出时
                target_action=turtlesim_node,  # 目标动作是乌龟模拟节点
                on_exit=[  # 退出时
                    LogInfo(msg=(EnvironmentVariable(name='USER'),  # 记录信息，获取环境变量USER的值
                            ' closed the turtlesim window')),  # 用户关闭了乌龟模拟窗口
                    EmitEvent(event=Shutdown(  # 发出事件，关闭
                        reason='Window closed'))  # 原因是窗口关闭
                ]
            )
        ),
        RegisterEventHandler(
            OnShutdown(  # 当关闭时
                on_shutdown=[LogInfo(  # 记录信息
                    msg=['Launch was asked to shutdown: ',  # 启动被要求关闭
                        LocalSubstitution('event.reason')]  # 本地替换事件原因
                )]
            )
        ),
    ])

在启动描述中定义了 RegisterEventHandler 的动作，用于 OnProcessStart 、 OnProcessIO 、 OnExecutionComplete 、 OnProcessExit 和 OnShutdown 事件。

当 turtlesim 节点启动时， OnProcessStart 事件处理程序用于注册一个回调函数。它会在控制台记录一条消息，并在 turtlesim 节点启动时执行 spawn_turtle 操作。

RegisterEventHandler(
    OnProcessStart(
        target_action=turtlesim_node,
        on_start=[
            LogInfo(msg='Turtlesim started, spawning turtle'),
            spawn_turtle
        ]
    )
),
# [INFO] [launch.user]: Turtlesim started, spawning turtle
# [INFO] [Spawn "{x: 2, y: 2, theta: 0.2}"-2]: process started with pid [21940]

` OnProcessIO `事件处理程序用于注册一个回调函数，该函数在` spawn_turtle `动作写入其标准输出时执行。它记录了生成请求的结果。

RegisterEventHandler(
    OnProcessIO(
        target_action=spawn_turtle,
        on_stdout=lambda event: LogInfo(
            msg='Spawn request says "{}"'.format(
                event.text.decode().strip())
        )
    )
),
# [INFO] [launch.user]: Spawn request says "requester: making request: turtlesim.srv.Spawn_Request(x=2.0, y=2.0, theta=0.2, name='')"

OnExecutionComplete 事件处理程序用于注册一个回调函数，该函数在 spawn_turtle 操作完成时执行。它在生成操作完成时会在控制台记录一条消息，并执行 change_background_r 和 change_background_r_conditioned 操作。

RegisterEventHandler(
    OnExecutionComplete(
        target_action=spawn_turtle,
        on_completion=[
            LogInfo(msg='Spawn finished'),
            change_background_r,
            TimerAction(
                period=2.0,
                actions=[change_background_r_conditioned],
            )
        ]
    )
),
# [INFO] [launch.user]: Spawn finished
# [INFO] [sim background_r 120-3]: process started with pid [21975]
# [INFO] [sim background_r 120-3]: process has finished cleanly [pid 21975]
# [INFO] [sim background_r 200-4]: process started with pid [22016]
# [INFO] [sim background_r 200-4]: process has finished cleanly [pid 22016]

当 turtlesim 节点退出时， OnProcessExit 事件处理程序用于注册一个回调函数。它会在控制台记录一条消息，并在 turtlesim 节点退出时执行 EmitEvent 操作来发出 Shutdown 事件。这意味着当 turtlesim 窗口关闭时，启动过程将会关闭。

RegisterEventHandler(
    OnProcessExit(
        target_action=turtlesim_node,
        on_exit=[
            LogInfo(msg=(EnvironmentVariable(name='USER'),
                    ' closed the turtlesim window')),
            EmitEvent(event=Shutdown(
                reason='Window closed'))
        ]
    )
),
# [INFO] [launch.user]: cxy closed the turtlesim window

最后， OnShutdown 事件处理程序用于注册一个回调函数，当启动文件被要求关闭时执行。它会记录一条消息到控制台，说明为什么要求关闭启动文件。它会记录带有关闭原因的消息，比如 turtlesim 窗口的关闭或用户发出的 ctrl-c 信号。

RegisterEventHandler(
    OnShutdown(
        on_shutdown=[LogInfo(
            msg=['Launch was asked to shutdown: ',
                LocalSubstitution('event.reason')]
        )]
    )
),
# [INFO] [launch.user]: Launch was asked to shutdown: Window closed

打包

转到工作区的根目录，然后构建包：

colcon build
cxy@ubuntu2404-cxy:~$ cd ~/ros2_ws
cxy@ubuntu2404-cxy:~/ros2_ws$ colcon build --packages-select launch_tutorial
Starting >>> launch_tutorial
Finished <<< launch_tutorial [2.36s]


Summary: 1 package finished [2.60s]
cxy@ubuntu2404-cxy:~/ros2_ws$ . install/setup.bash

也请记得在构建后配置工作空间的环境变量。

启动示例

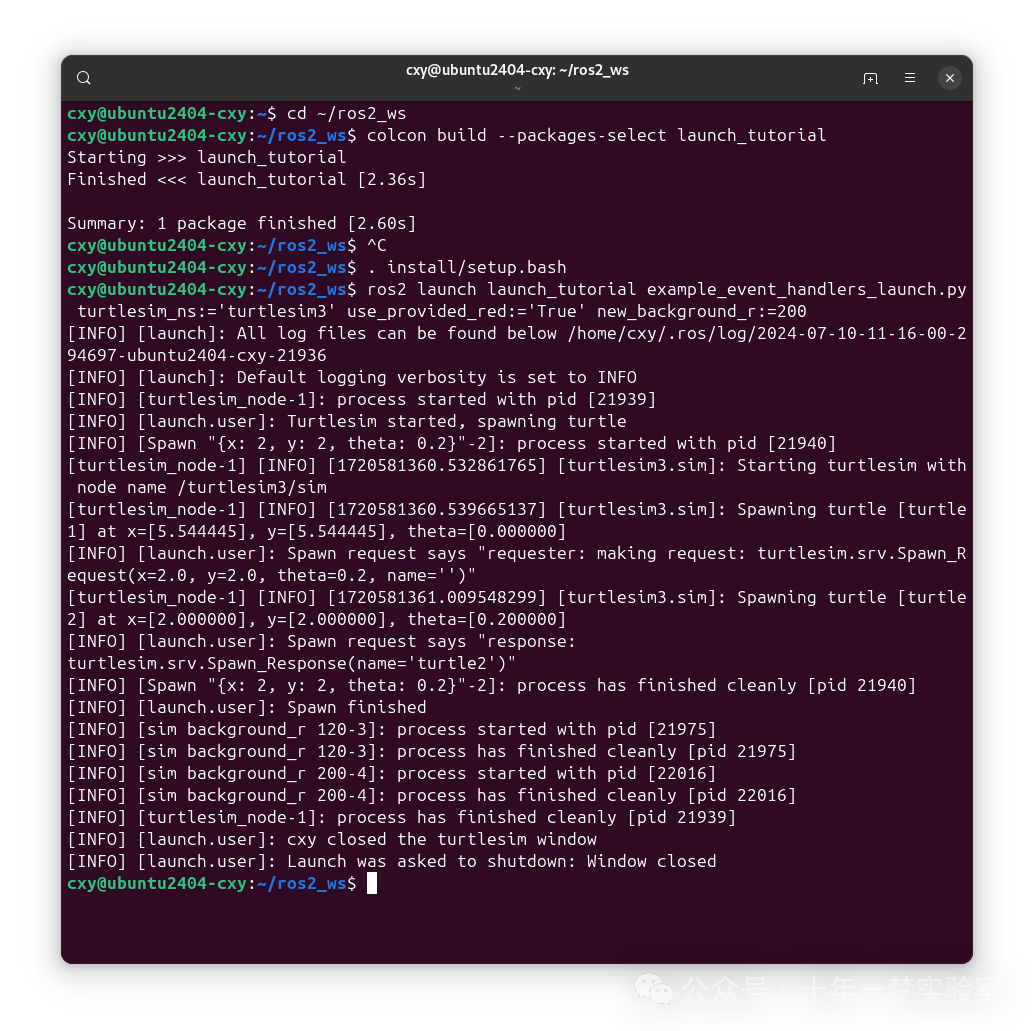

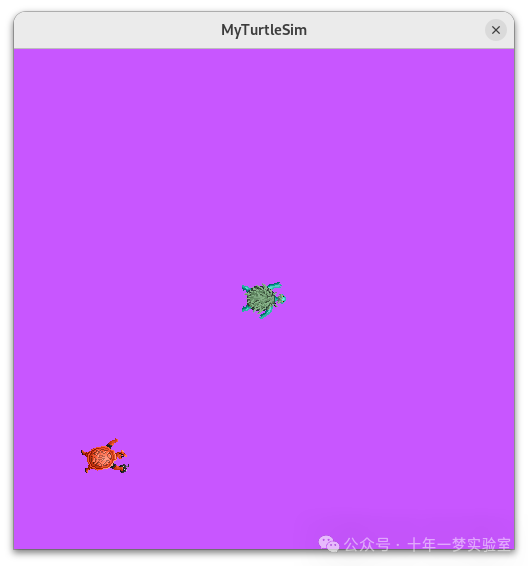

现在您可以使用 ros2 launch 命令启动 example_event_handlers_launch.py 文件。

ros2 launch launch_tutorial example_event_handlers_launch.py turtlesim_ns:='turtlesim3' use_provided_red:='True' new_background_r:=200

cxy@ubuntu2404-cxy:~/ros2_ws$ ros2 launch launch_tutorial example_event_handlers_launch.py turtlesim_ns:='turtlesim3' use_provided_red:='True' new_background_r:=200
[INFO] [launch]: All log files can be found below /home/cxy/.ros/log/2024-07-10-11-16-00-294697-ubuntu2404-cxy-21936
[INFO] [launch]: Default logging verbosity is set to INFO
[INFO] [turtlesim_node-1]: process started with pid [21939]
[INFO] [launch.user]: Turtlesim started, spawning turtle
[INFO] [Spawn "{x: 2, y: 2, theta: 0.2}"-2]: process started with pid [21940]
[turtlesim_node-1] [INFO] [1720581360.532861765] [turtlesim3.sim]: Starting turtlesim with node name /turtlesim3/sim
[turtlesim_node-1] [INFO] [1720581360.539665137] [turtlesim3.sim]: Spawning turtle [turtle1] at x=[5.544445], y=[5.544445], theta=[0.000000]
[INFO] [launch.user]: Spawn request says "requester: making request: turtlesim.srv.Spawn_Request(x=2.0, y=2.0, theta=0.2, name='')"
[turtlesim_node-1] [INFO] [1720581361.009548299] [turtlesim3.sim]: Spawning turtle [turtle2] at x=[2.000000], y=[2.000000], theta=[0.200000]
[INFO] [launch.user]: Spawn request says "response:
turtlesim.srv.Spawn_Response(name='turtle2')"
[INFO] [Spawn "{x: 2, y: 2, theta: 0.2}"-2]: process has finished cleanly [pid 21940]
[INFO] [launch.user]: Spawn finished
[INFO] [sim background_r 120-3]: process started with pid [21975]
[INFO] [sim background_r 120-3]: process has finished cleanly [pid 21975]
[INFO] [sim background_r 200-4]: process started with pid [22016]
[INFO] [sim background_r 200-4]: process has finished cleanly [pid 22016]
