						MSI中断总结

1. MSI简介
   在PCIe总线中，MSI和MSI-X中断机制使用存储器写请求TLP向处理器提交中断请求。
   PCIe设备在提交MSI中断请求时，都是向MSI/MSI-X Capability结构中的Message Address的地址写Message Data数据，从而组成一个存储器写TLP，向处理器提交中断请求。
2. MSI Capability结构

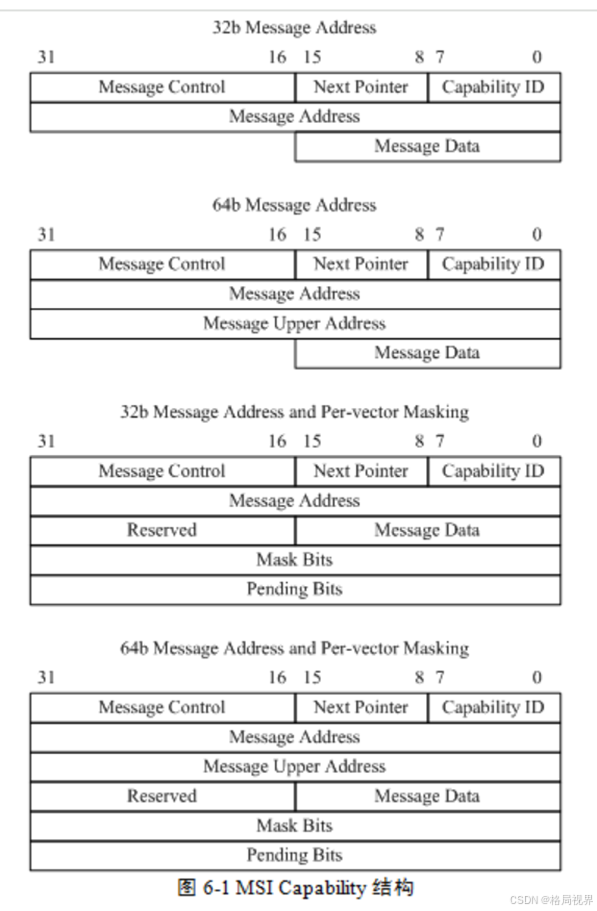

   MSI Capability结构共有四种组成方式，分别是32和64位的Message结构，32位和64位带中断Masking的结构。MSI报文可以使用32位地址或者64位地址，而且可以使用Masking机制使能或者禁止某个中断源。MSI Capability寄存器的结构如图：


 Capability ID字段记载MSI Capability结构的ID号，其值为0x05。在PCIe设备中，每一个Capability结构都有唯一的ID号。
 Next Pointer字段存放下一个Capability结构的地址。
 Message Control字段。该字段存放当前PCIe设备使用MSI机制进行中断请求的状态与控制信息，如下表所示。

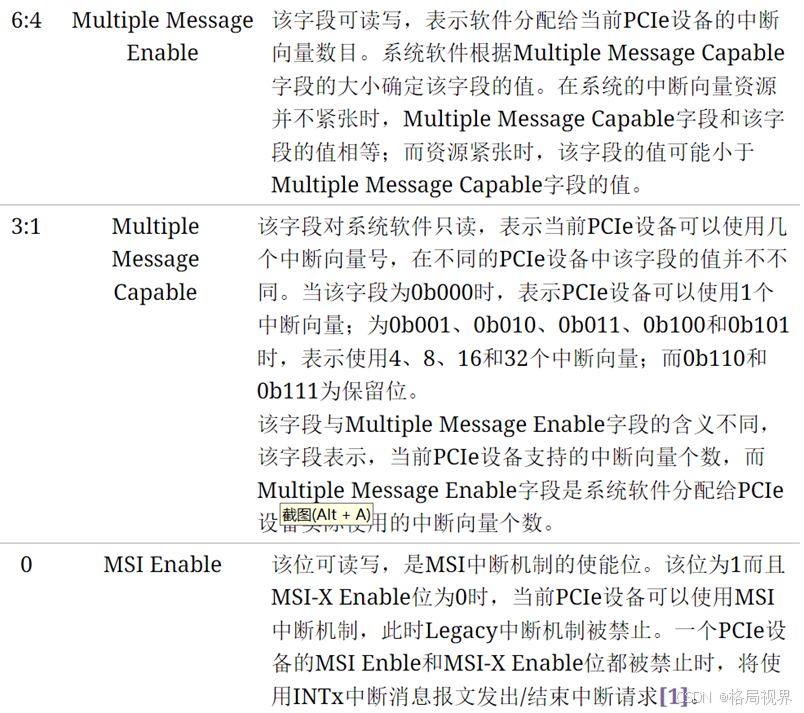

MSI Cabalibities结构的Message Control字段如下表

 Message Address字段。当MSI Enable位有效时，该字段存放MSI存储器写事务的目的地址的低32位。该字段的31:2字段有效，系统软件可以对该字段进行读写操作；该字段的第1~0位为0。
 Message Upper Address字段。如果64 bit Address Capa
