ZYNQ 裸机版本DDR测试

本文介绍了一种基于PS端的DDR内存读写测试方法。通过初始化平台、配置DDR内存地址并进行读写操作来验证DDR内存的功能。程序首先初始化平台资源,然后将32个不同的值写入DDR内存的不同地址,并读回这些值进行验证。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、硬件配置

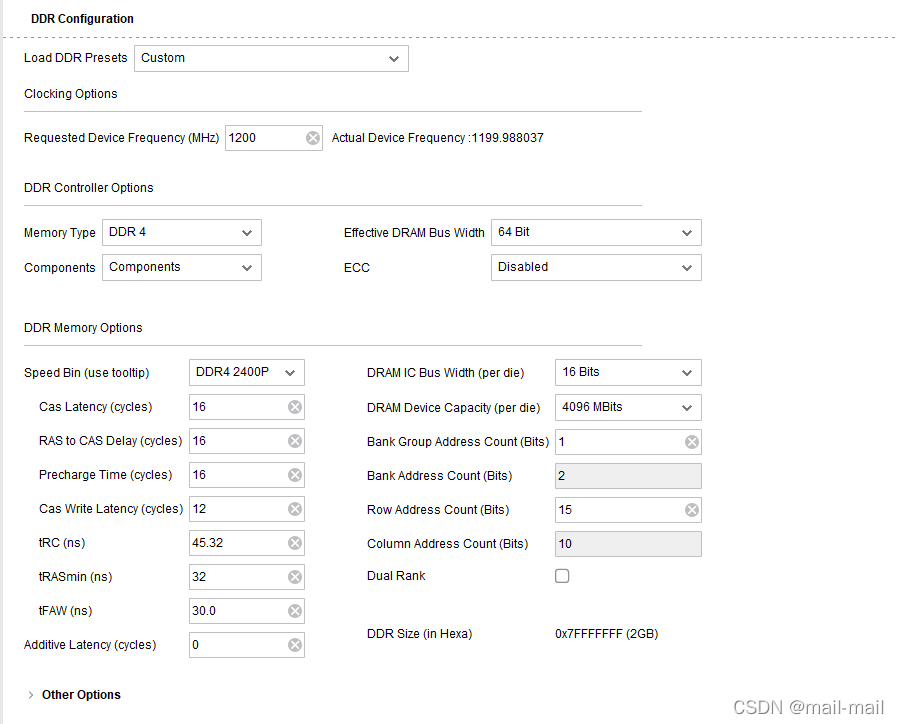

PS端DDR配置

在这里插入图片描述

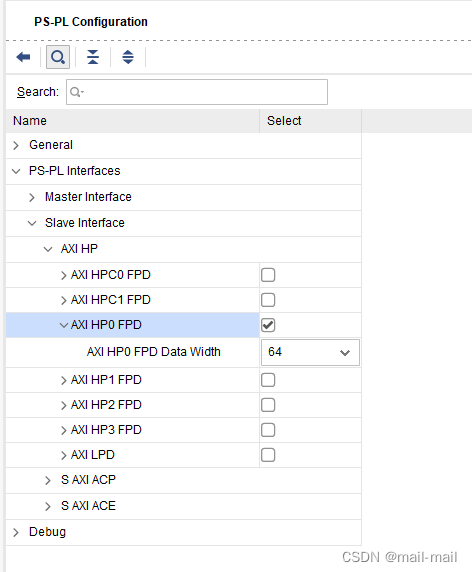

PS与PL接口端总线配置

在这里插入图片描述

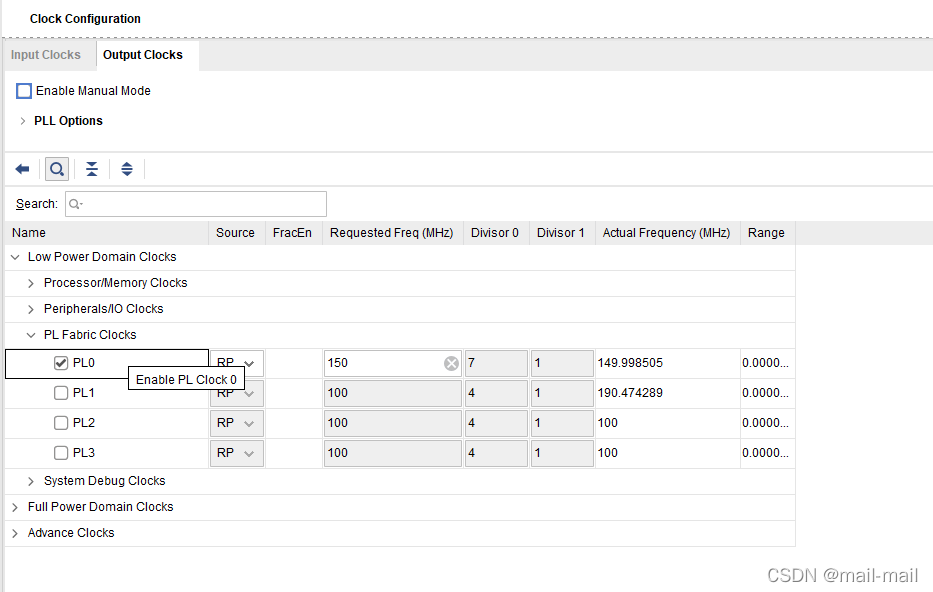

时钟配置

在这里插入图片描述

二、代码

#include <stdio.h>
#include "platform.h"
#include "xil_printf.h"
#include "xparameters.h"
#include "xparameters_ps.h"
#include "xil_io.h"
#define DDR_BASEARDDR      XPAR_DDR_MEM_BASEADDR + 0x10000000

int main()
{
    init_platform();

    print("Hello World\n\r");
    print("Successfully ran Hello World application");

    int  i;
         int  rev;
    for (i=0; i<32; i++)
        {
            Xil_Out32(DDR_BASEARDDR+i*4,i);
        }

        for (i=0; i<32; i++)
        {
            rev = Xil_In32(DDR_BASEARDDR+i*4);
            xil_printf( "the address at  %x data is : %x \n\r"  ,DDR_BASEARDDR+i*4, rev);
        }

    cleanup_platform();
    return 0;
}

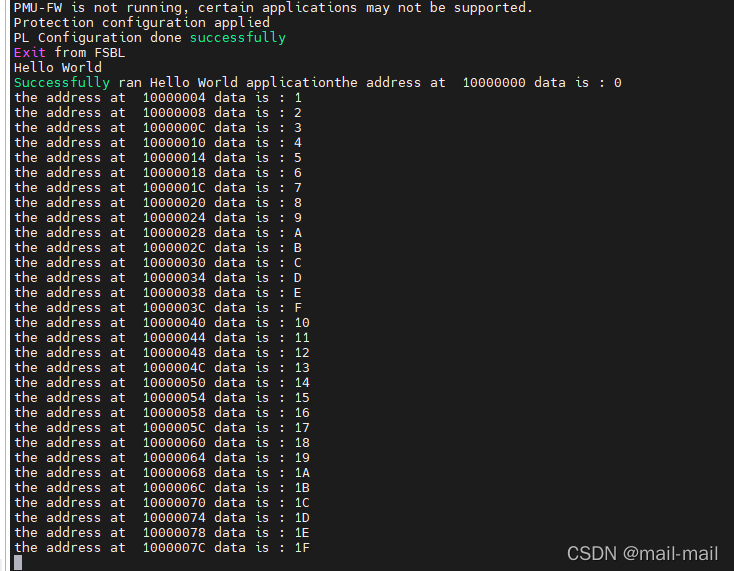

三、测试结果

在这里插入图片描述
